НОВОЕ В ГИС ZULU 8.0 И ZULUSERVER 8.0 и расчетах

Наше программное обеспечение постоянно обновляется, дорабатывается новыми функциями, версия ZuluGIS 7.0 которая была выпущена в 2010 году значительно отличается от той, что доступна на данный момент. За шесть лет наши разработчики внесли в функционал программы значительное количество изменений, написали не один десяток тысяч строк нового программного кода, активно развивали новое направление Web-службы WMS и WFS и собственный набор команд для общения с клиентами по HTTP протоколу - ZWS (Zulu Web Service). Выпустили 2 новых программных продукта (ZuluDrain и ZuluGIS Mobile). С точки зрения дальнейшей эксплуатации нашего программного обеспечения, то с выходом версии 8.0 всё развитие ГИС и пакетов расчетов инженерных сетей будет отражаться ТОЛЬКО в версии 8.0. Версия 7.0 будет зафиксирована и развиваться больше не будет.

ZuluGIS 8.0 имеет значительное количество внутренних изменений, не заметных пользователю, но имеющих большое значение для дальнейшего развития программного обеспечения. К примеру:

  • Переход с компонента GDI на новый механизм представления графической информации на экран и печать Direct2D. Переход на графику Direct2D способствует ускорению и высококачественному отображению двухмерной геометрии, текста и растровой графики. Функция сглаживание включается по-умолчанию.
  • Переход на Unicode, для поддержания различных языков. Unicode (Юнико́д )- стандарт кодирования символов, позволяющий представить знаки почти всех письменных языков. Текст, выполненный по стандартам Unicode поддерживается в интерфейсе программного обеспечения, так и в разрабатываемых в ZuluGIS 8.0 пространственных и семантических данных.
  • Дистрибутив в формате .msi, что позволяет использовать групповые политики Windows, для настройки автоматического обновления всех программных продуктов.
  • Новые программные продукты ZuluGIS Mobile, ZuluGIS Online.
  • Новые задачи для расчетных модулей ZuluThermo, ZuluHydro и ZuluGaz.
  • Получение информации и запросы к web-сервисам портала «Росреестр».

Основные изменения в ZuluGIS 8.0

Интерфейс, рабочая среда

  • Переход на графику Direct2D, что способствует ускорению и высококачественному отображению двухмерной геометрии, текста и растровой графики. Если использование графики GDI+ сглаживание замедляло работу с данными, то при использовании Direct2D оно наоборот ускоряет этот процесс.

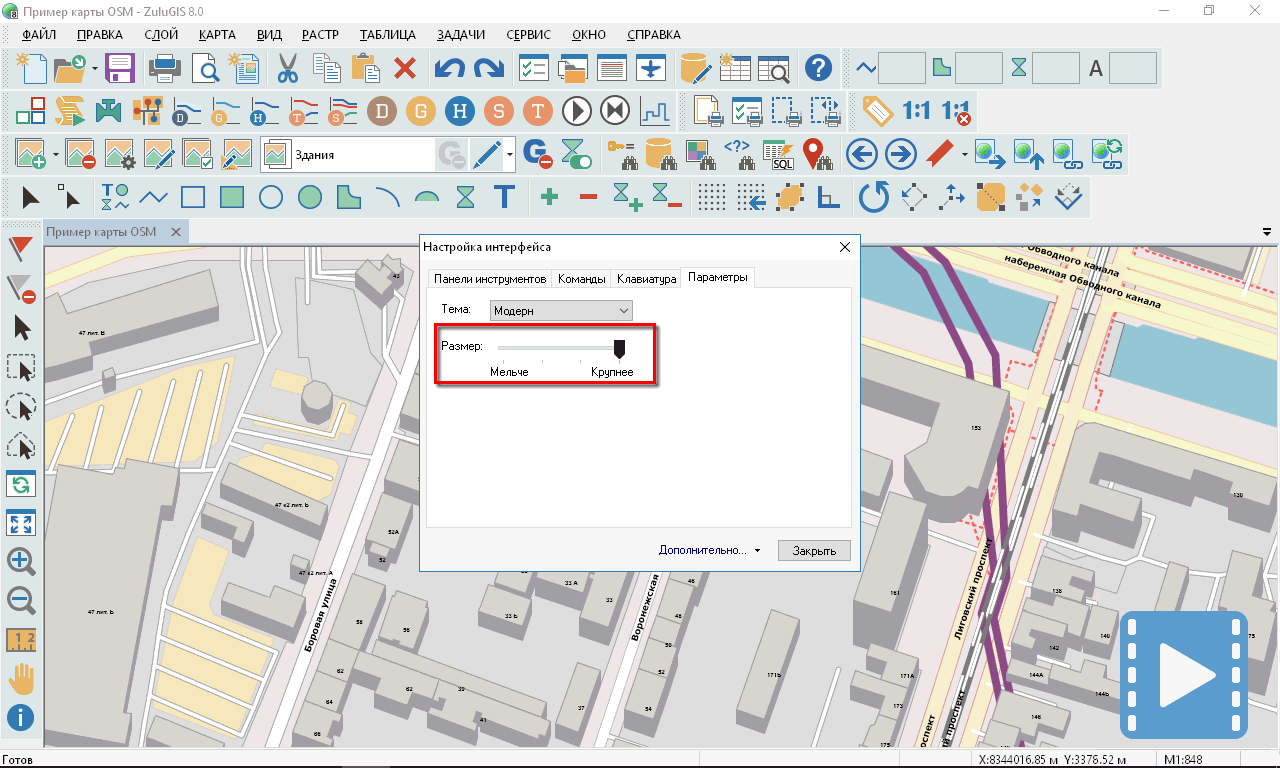

  • Обновленный интерфейс, с поддержкой масштабирования, для работы на мониторах с высоким разрешение. Реализована возможность отображения документов (карты, скрипты) в виде вкладок.

  • Переход на Unicode, поддержка различных языков и спецсимволов.

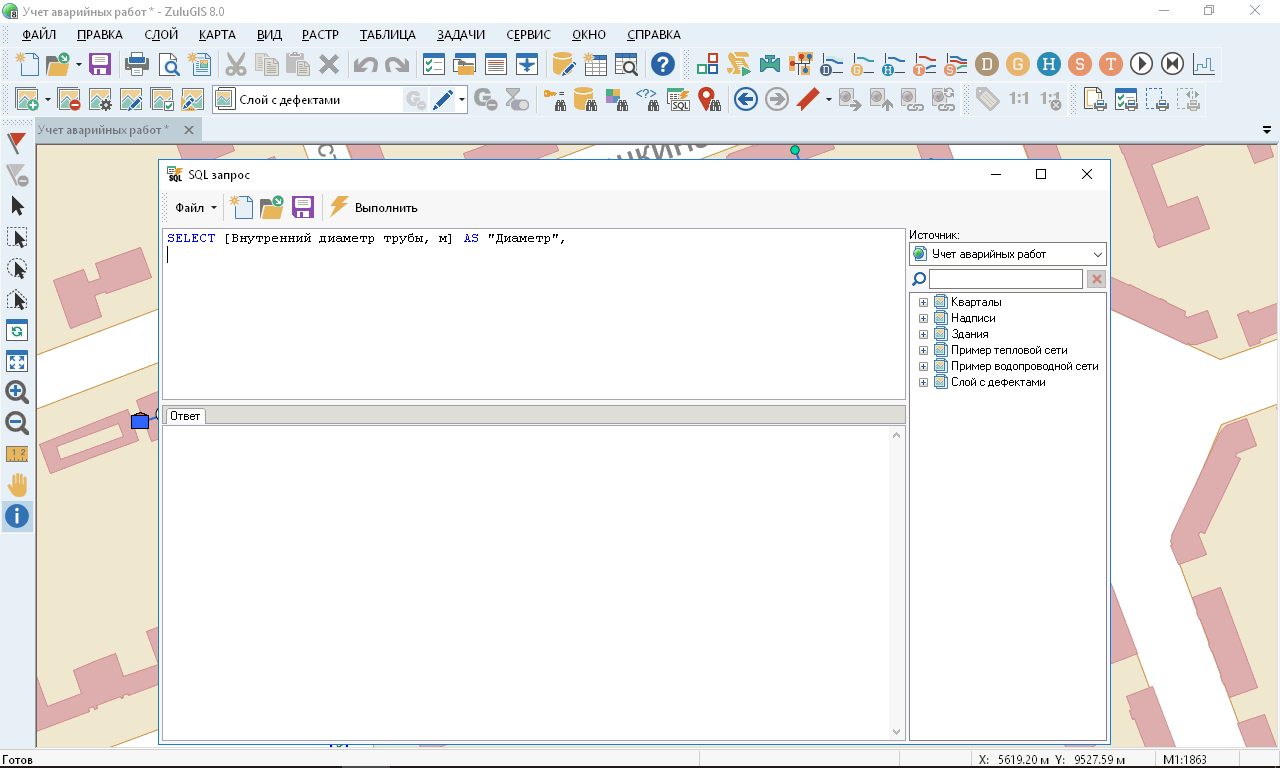

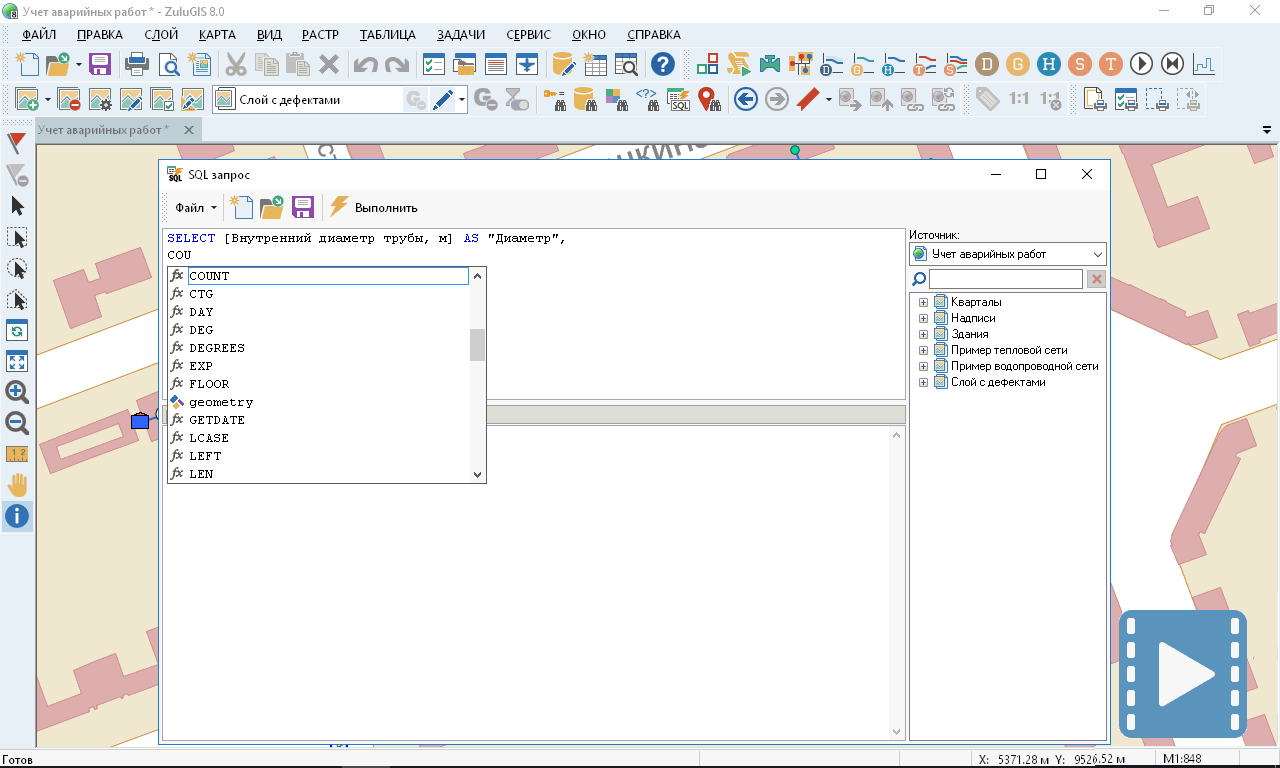

  • Снабжение редактора макросов и SQL запросов технологией IntelliSense, что позволяет интерактивно получать доступ к операторам, свойствам и методам объектной модели ZuluGIS при написании запросов и макросов.

    Макросы

    подробнее о SQL

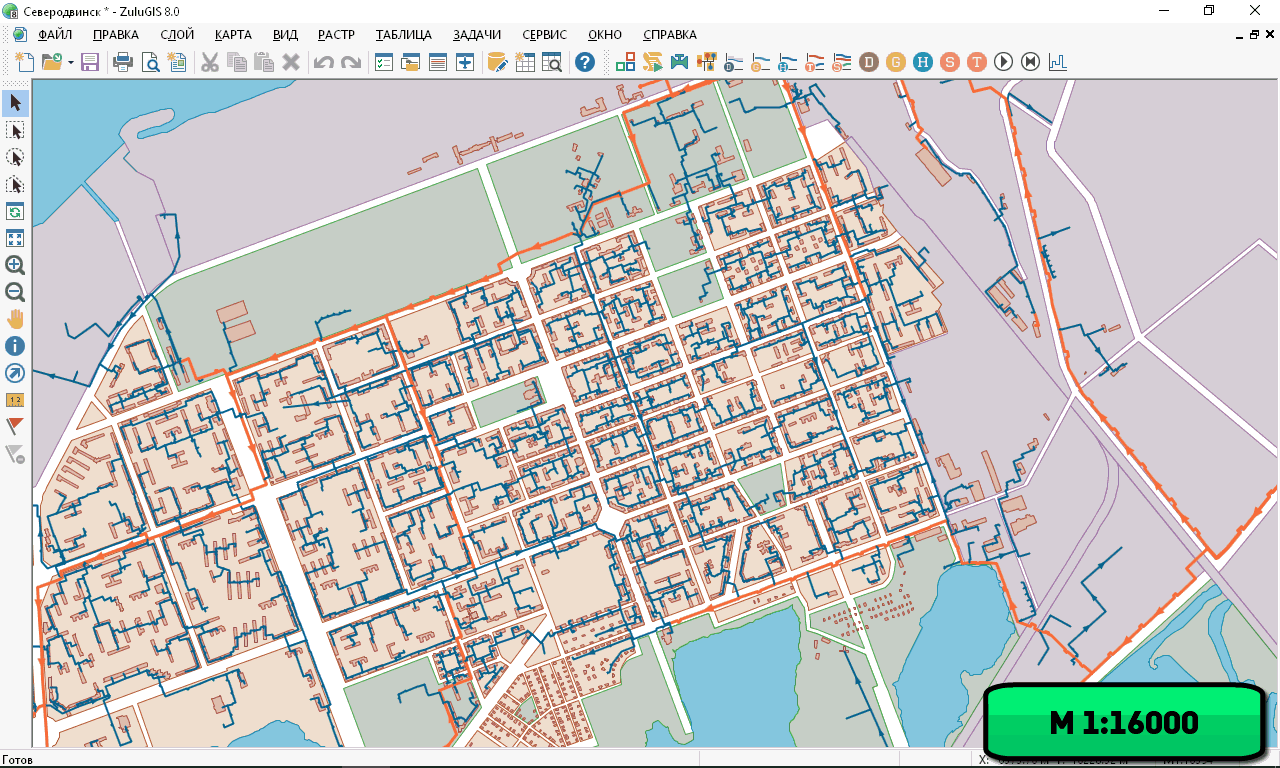

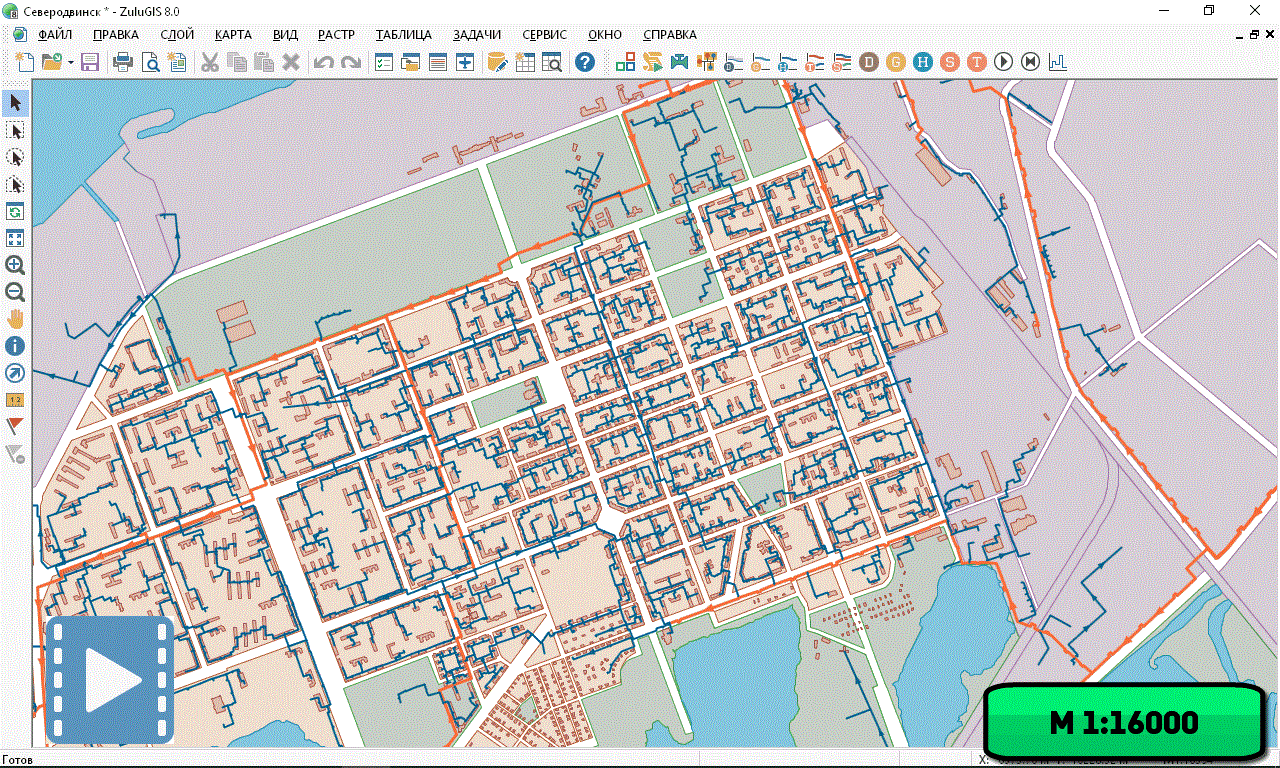

  • Настройка видимости типов и режимов в зависимости от масштаба карты. Применяется для того, чтобы разгрузить электронную модель от неиспользуемой, на данном масштабе информации и ускорить процесс отрисовки слоев с большим количеством объектов. Данная опция работает по аналогии с настройкой видимости слоев и бирок. Устанавливается в настройках слоя, сохраняется в карте.

  • Расширен функционал редактора сети. Сочетание горячих клавиш Ctrl+Alt ( ) в режиме ввода участков позволяет вставлять символьные объекты, разбивая исходный участок. Сочетание горячих клавиш Ctrl+Alt ( ), при вводе символьных объектов, автоматически разбивает участки сети и вставляет символ.

Работа с информацией

  • Быстрый поиск. Инструмент разработан для удобного выбора данных из базы по пользовательскому условию. Поиск представляет собой строку для ввода запроса (как в интернет-поисковиках).

    подробнее

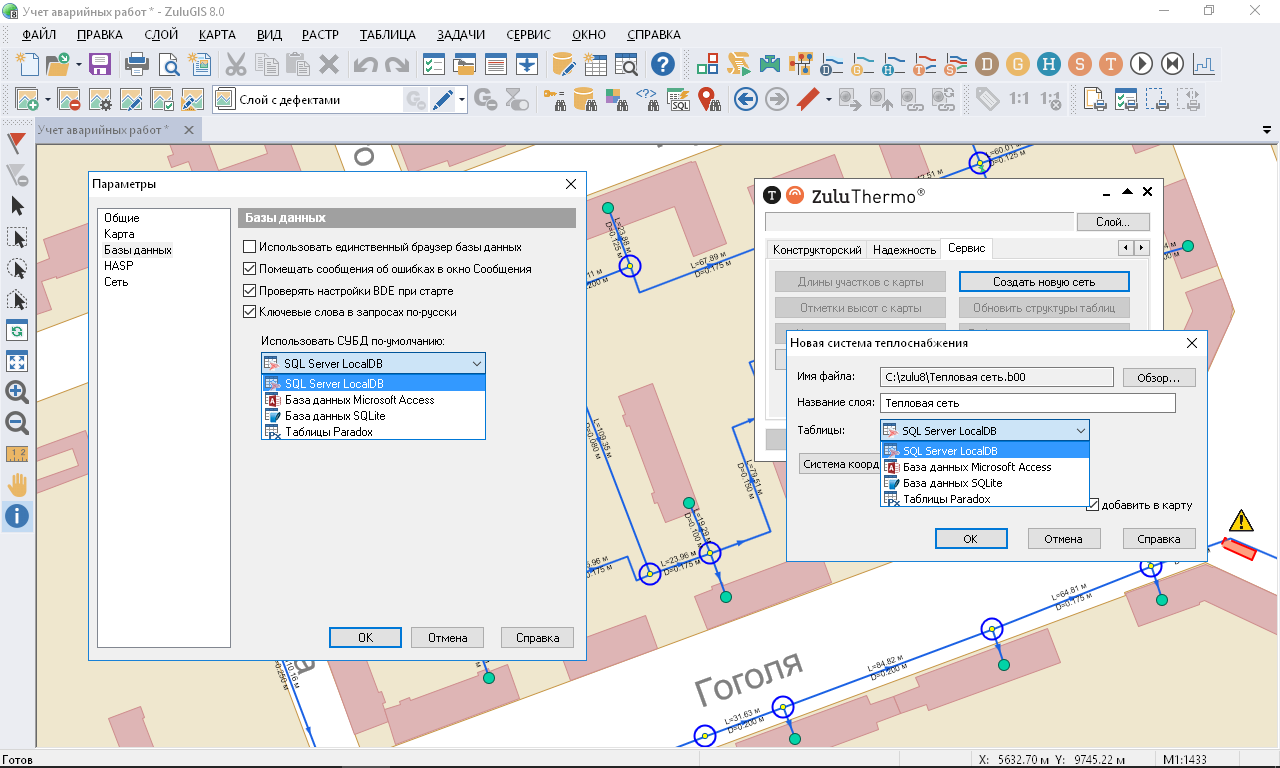

  • Поддержка SQL Server LocalDB в качестве локальной базы данных (как альтернатива устаревшему Paradox и имеющему существенные ограничения Microsoft Access).

  • Улучшили диалог создания таблиц, отпала необходимость создавать соединения с базами SQLite, Microsoft Access, SQL Server LocalDB.

  • Новый инструмент в структуре слоя - Правила, предназначенный для ускорения и автоматизации процесса занесения атрибутивных данных.
    Автоматическое заполнение таблиц данными по умолчанию, при нанесении объектов.
    Автоматическое добавление пустых записей в таблицу, при нанесении новых объектов.
    Автоматическое разделение/суммирование длин участков, при вставке и исключении узлов, разделяющих участок.

  • Экспертный режим работы с таблицами. Для создания, редактирования имеющихся полей используются типы и свойства полей выбранного СУБД (подробнее..)
  • Создание надписей для режимов. Если раньше надписи создавались для Всех объектов одного типа, то теперь появилась возможность подключать надписи к отдельно взятым режимам (к примеру, только включенным потребителям), что значительно упрощает процесс создания и настройки надписей.
  • Мастер миграции - инструмент для переноса табличных данных в различные СУБД.
  • Кэширование данных схемы обращения к СУБД, для ускорения доступа к таблицам.
  • Подключение к сервисам Федеральной информационной адресная системы (ФИАС) - федеральная государственная информационная система, обеспечивающая формирование, ведение и использование государственного адресного реестра.

Импорт и экспорт данных

  • Импорт проектов разработанных в свободно распространяемой ГИС QGIS (Quantum GIS). Акцент делается на оформительную часть, поддерживаются символы, цвета, стили линий, заливки.

  • Импорт канализационной сети из модели SWMM 5.0, с поддержкой табличных данных и топологических связей. Читать дальше..

  • Экспорт данных в формат PDF. Отличительной особенностью создаваемого PDF документа является, разделение графической информации по слоям.

  • Открытие Межевых планов в формате XML.

ZuluServer - сервер геоинформационной системы

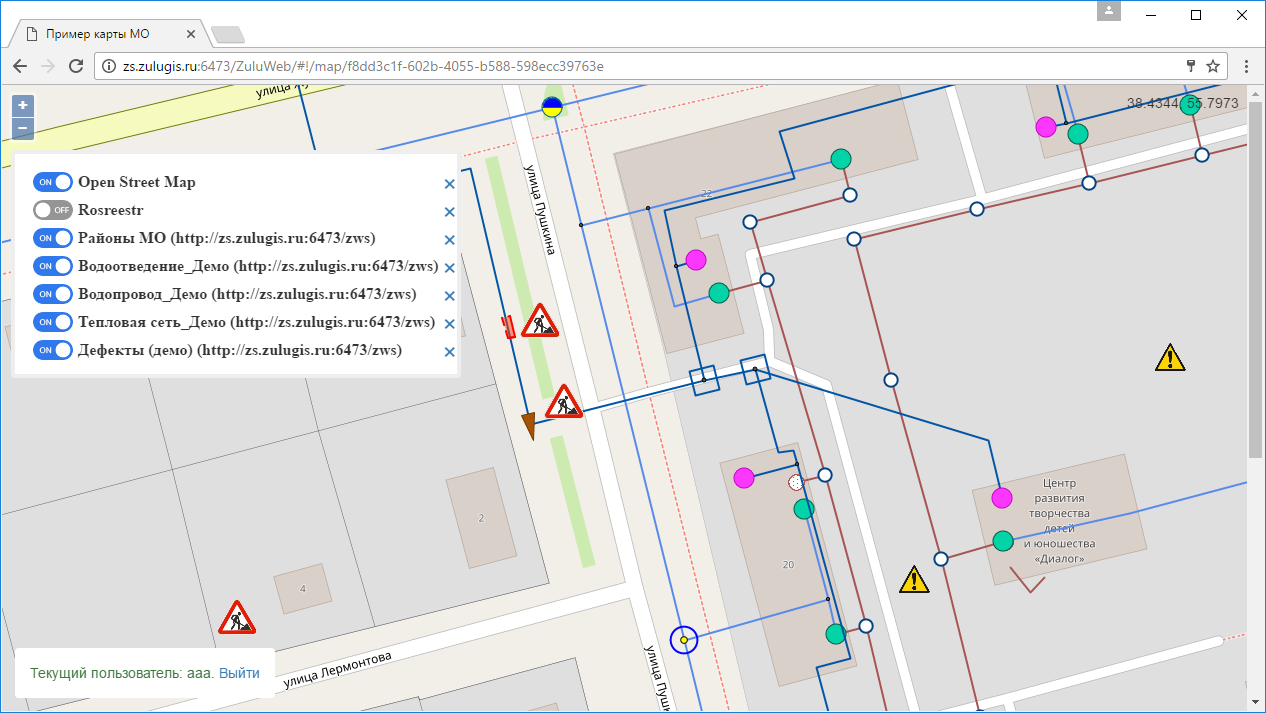

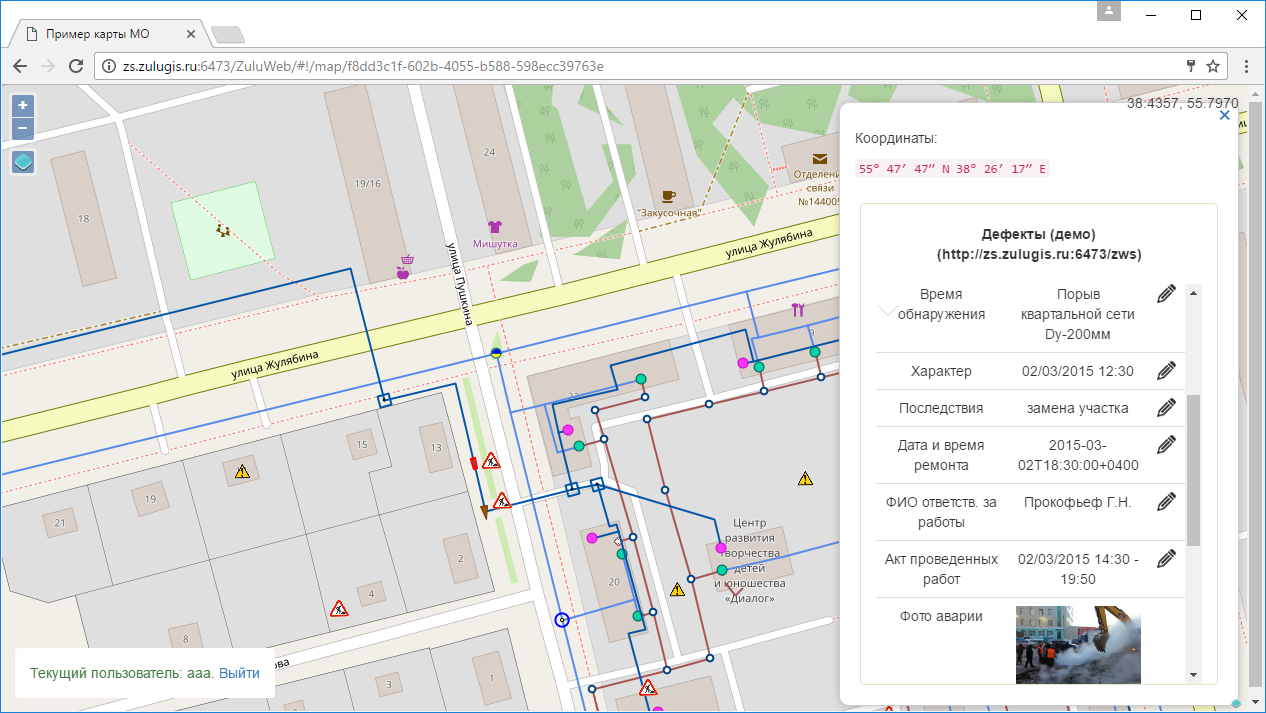

  • Добавлена возможность просмотра опубликованных на Web сервере данных из браузера с использованием ZuluGIS Online и ZuluGIS Mobile.

  • Добавление пользователей и групп пользователей ZuluServer из службы каталогов Microsoft Windows - Active Directory.
  • Резервирование подключений к ZuluServer за пользователями с высоким приоритетом.
  • Разработана утилита по анализу log-файлов, позволяющая оценивать и повышать эффективность действий специалистов, работающих с ZuluServer.
  • Новые права доступа, запрещающие групповые изменения данных слоя.

Остальные изменения списком

  • В предыдущих версиях надписи создавались для всех объектов определенного типа. В версии 8.0 реализовано создание надписей для режимов, в примеру только Колодцев, исключая разветвления и смены диаметров.
  • Обрезка растров, в процессе их задания.
  • Групповая настройка полей в настройках запросов, копирование свойств полей.
  • Редактирование нескольких подчиненных таблиц в рамках одного запроса.
  • Добавление в редактор символов и площадных объектов АВТО цвета. Соответственно в структуре расчетных слоев инженерных сетей был обновлен набор символов.
  • Отображение в заголовке окна ZuluGIS имени текущего пользователя ZuluServer.
  • К полям с типом Дата/Время, подключен всплывающий календарь.
  • Поворот карты, выполненной в любой проекции.
  • Отображение версии сервера и проекции в настройках слоя.
  • Копировать и вставить стиль векторных объектов.
  • Управление приложением по HTTP протоколу (подробнее...)

Расчетные модули

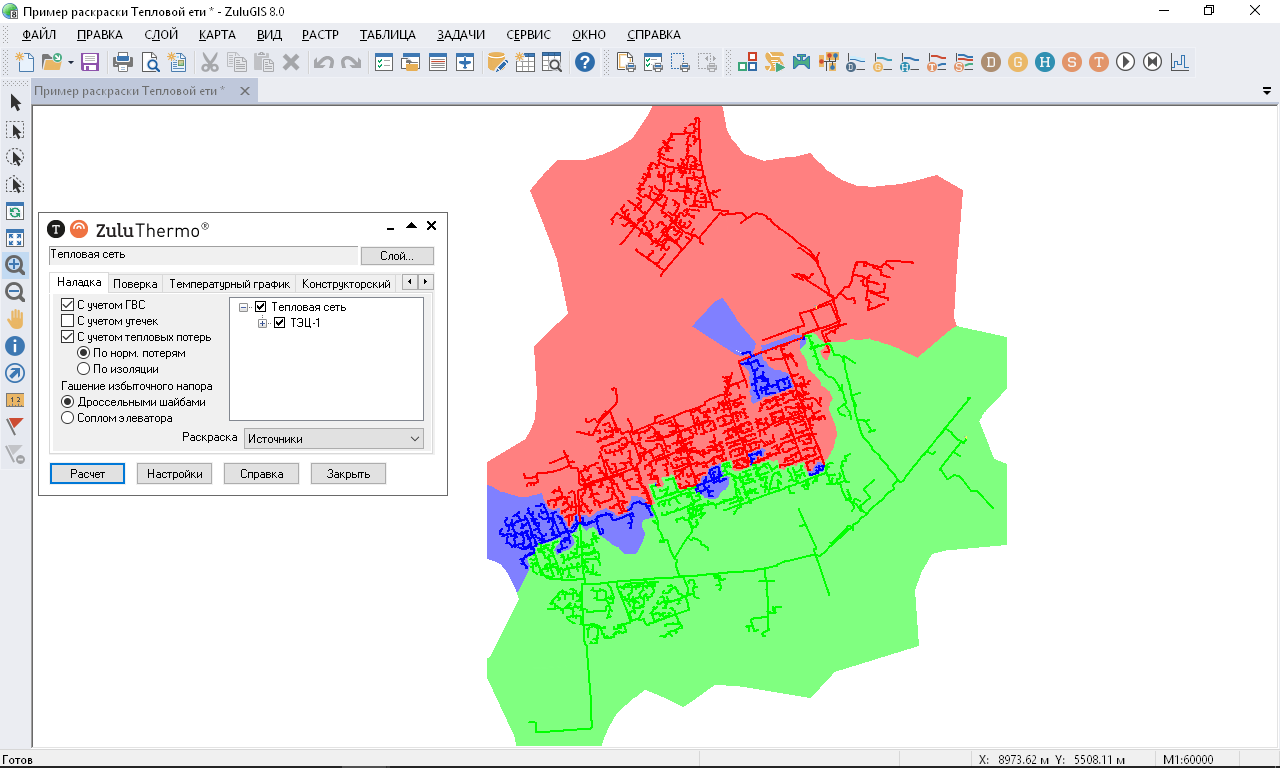

  • Во всех расчетных задачах появился новый механизм раскрасок: по площадям и символьным объектам, что упрощает процедуру анализа результатов расчета и позволяет быстро создавать различные тематические карты и выводить их на печать.

  • За счет оптимизации расчетов потокораспределений значительно увеличилась скорость выполнения расчетов.
  • Хранение характеристик насосов и задвижек в слое.
  • Хранение характеристик насосов и задвижек в локальном справочнике и справочник на сервере.
  • Компактный вид пьезометрических графиков, ширина колонки подбирается по текстовому содержимому и пересчитывается при скрытии широких колонок.

ZuluGaz

  • Вертикальные участки, для задания вертикальных спусков, подъемов, переходов над дорогами и т.п.
  • Реализована возможность производить поверочные расчеты от указанного элемента (любой узел или участок газовой сети).
  • Конструкторский расчет с учетом требований надежности, расчет производится с учетом отключения источников и участков на кольце.
  • Новый расчетный модуль для определения времени работы газопровода на остаточном давлении, при отключении источника.
  • Модуль для определения объема природного газа при аварийных выбросах, разработан согласно методическим рекомендациям  ГАЗПРОМ ГАЗОРАСПРЕДЕЛЕНИЕ 12.2.2-2-2015.
  • Новый расчетный модуль для определения резерва пропускной способности тепловой сети.

ZuluThermo

  • В конструкторском расчете по расходам статья расхода на ГВС разделена на 2 составляющие, непосредственный отбор из системы ГВС и циркуляционный расход.
  • Несимметричный подбор диаметров при расчете открытых схем ГВС с указанием нагрузки и доли циркуляции.
  • Погодный регулятор на ЦТП.
  • Ограничения максимального расхода на потребителях при установке регулятор температуры для системы отопления.
  • Конструкторский расчет с фиксированными диаметрами.
  • Расширение протокола расчета, новые предупреждения, упрощающие анализ результатов расчета.
  • Реализована возможность осуществлять подпитку 2 контура системы отопления из системы холодного водоснабжения, непосредственно на ЦТП.
  • Новые схемы подключения потребителей.
  • Расчет с учетом неравномерности потребления горячей воды, при использовании схемы с Обобщенными потребителями.
  • Калькулятор по расчету теплообменного аппарата.
  • Расчет тепловых потерь по Литовской методике.
  • Новый расчетный модуль для определения резерва пропускной способности сети теплоснабжения.
  • Расчёт затрат на тепловую и электрическую энергию.

ZuluHydro

  • Новый расчетный модуль Резерв пропускной способности водопроводной сети.
  • Новый расчетный модуль Калибровка водопроводной сети.
  • Новый расчетный модуль Оптимизация работы насосного оборудования.
  • Ускорение расчетов, усовершенствован алгоритм расчета при нефиксированном отборе.
  • Возможность задавать потребитель в узле.
  • Насосы с частотным регулированием.
  • Настройка единиц измерения (расходы и диаметры).

ZuluDrain

  • Импорт электронной модели из формата SWMM 5.0, с поддержкой табличных данных и топологических связей.
  • Для задания утечек добавлена возможность осуществлять слив (стоков) воды в колодцах.
  • Конструкторский расчет с учетом заданных уклонов и диаметров.

Обновление до 8 версии

ВНИМАНИЕ! Одновременная работа разных версий системы Zulu 7.0 (6.0, предыдущих) и ZuluGIS 8.0 на одном и том же рабочем месте НЕ предусмотрена.


Совместимость:
Географическая информационная система ZuluGIS 8.0 и ZuluServer 8.0 совместимы с предыдущими версиями 7.0 и 6.0 по программному интерфейсу и формату данных. Карты и графические слои, а также программы и модули расширения, разработанные с использованием предыдущих версий программы и ее объектной модели, будут работать с Zulu 8.0 и ZuluServer 8.0.

Условия обновления до версии 8.0:
Переход на 8 версию платный и зависит от комплекта записанных на ключ лицензий, для определения  стоимости следует обратиться в отдел маркетинга. Для перехода на 8 версию потребуется:

  1. Обновить информацию о лицензиях, записанных на аппаратный ключ защиты;
  2. Обновить установленное программное обеспечение.

Обновление ключа:
Обновление лицензий на аппаратном ключе защиты производится УДАЛЕННО, при помощи персонально подготовленного файла прошивки.

Обновление программного обеспечения: Чтобы обновить установленную на рабочем месте ZuluGIS (ZuluServer), с сохранением пользовательских настроек, необходимо скачать актуальную версию ZuluGIS 8.0 (ZuluServer 8.0) и установить поверх существующей, в ту же самую папку (будет предложена программой-установщиком).

При переходе с версии 7.0 и ниже рекомендуем пользоваться установочным пакетом с расширением *.exe, при последующем обновлении, в рамках версии 8.0 можно пользоваться пакетом *.msi.

Для поддержки данных, разработанных в версии 6.0 или 7.0 может потребоваться установка и настройка BDE.

И многое другое, см. История изменений
