Построение технологических схем
Online справка ZuluHydro «Построение технологических схем»
Модуль позволяет генерировать технологические схемы на основе существующего слоя водопроводной сети, формируя эквивалентную гидравлическую модель. Технологическая схема отображается без привязки к местности, но при этом полностью сохраняет топологию сети, что обеспечивает возможность решения расчётных и аналитических задач, в том числе и гидравлических расчетов с применением расчетного модуля ZuluHydro.
Результатом построения схемы является слой геоинформационной системы, содержащий все объекты и атрибуты исходной сети.В процессе преобразования объекты технологической схемы располагаются с учётом принципа ортогональности — то есть с углом поворота, кратным 90°. Ориентация осей водопроводной сети по сторонам света, при этом может не соответствовать фактической.
Количество элементов, связанных с источниками водоснабжения при построении технологической схемы остается неизменным, что свидетельствует о том, что гидравлический расчет схемы сети на карте и технологической схемы будет выполняться одинаково.

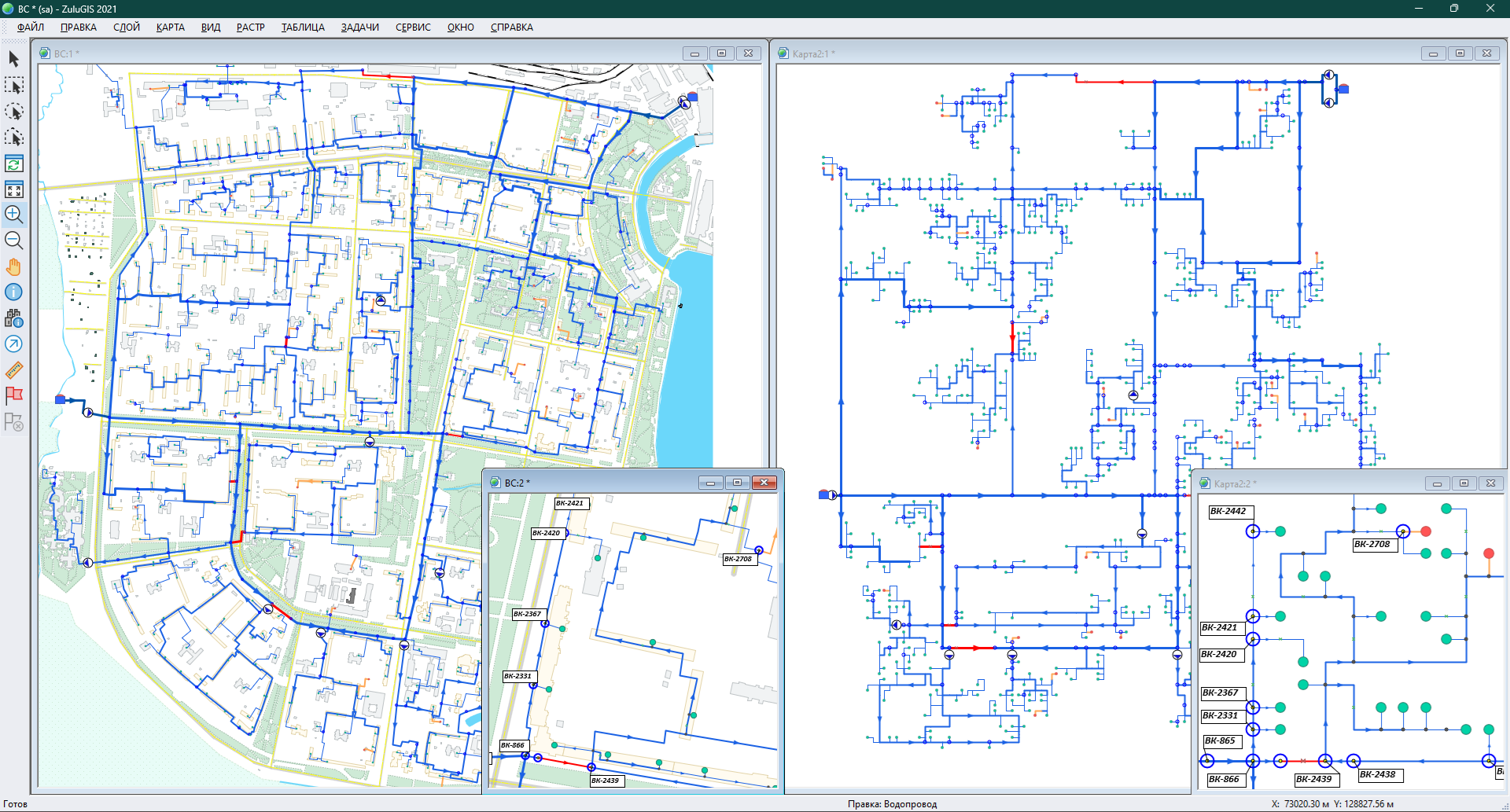

Пример построения технологической схемы водопроводной сети
См . также: Расчет резерва пропускной способности
