Анализ термограмм

Анализ термограмм

Online справка ZuluThermo «Анализ термограмм»

Назначение анализа термограмм

Анализ термограмм предназначен для оценки уровня тепловых потерь на участках тепловой сети с помощью анализа наложения схемы сети на тепловизионную съемку. Термограмма - растровое изображение, полученное в результате тепловизионной съемки.

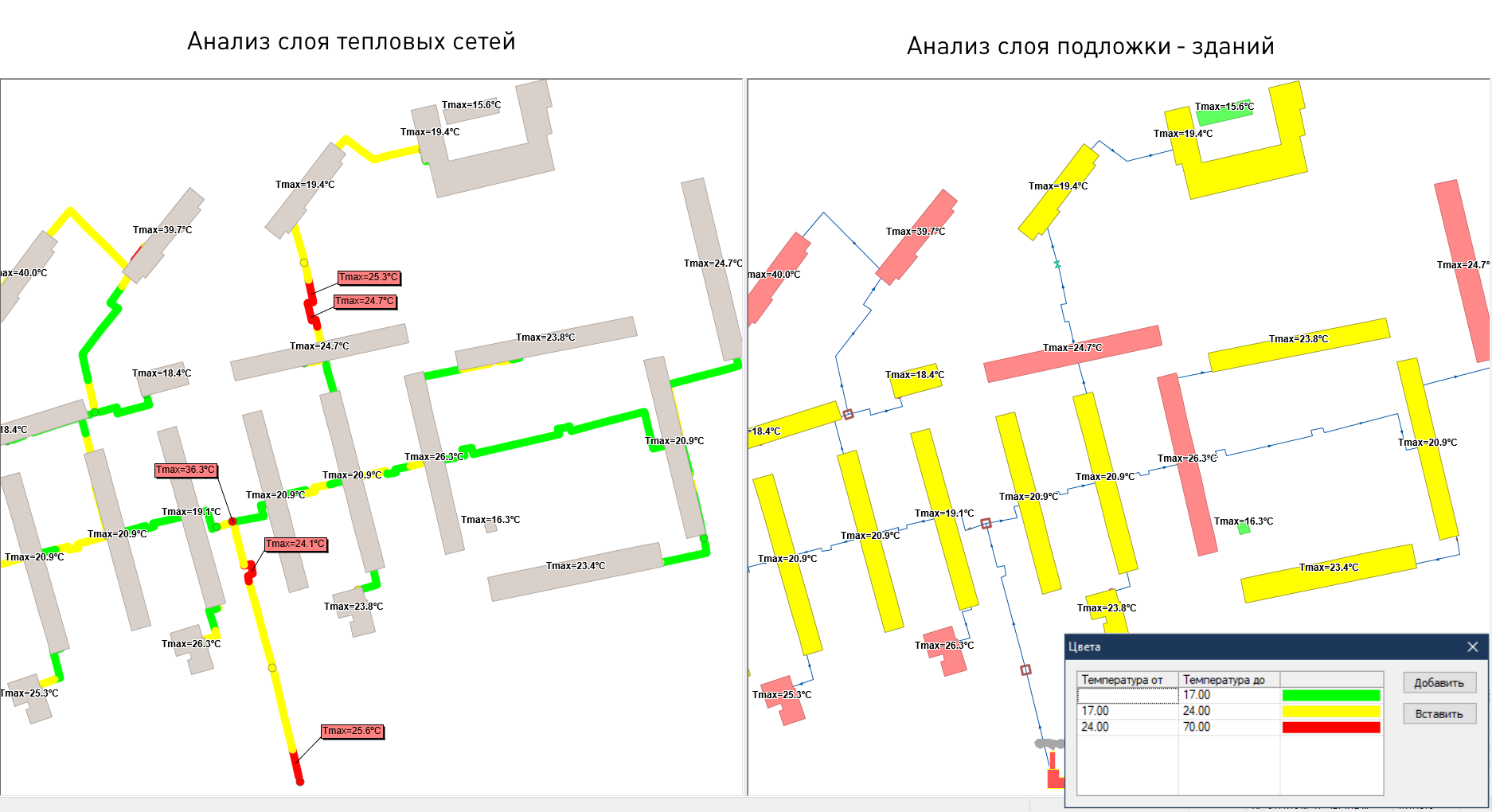

Каждый пиксель растрового изображения содержит значение температуры. Для определения уровня тепловых потерь производится сканирование термограммы вдоль каждого участка тепловой сети, и выполняется классификация участка по уровню тепловых потерь. Результаты записываются в базу данных слоя и в наглядном графическом виде.

Решаемые при анализе термограмм задачи

  • Определение аномальных зон с большими тепловыми потерями, вызванных дефектами изоляции или скрытыми утечками теплоносителя
  • Точная локализация повреждённых участков
  • Сравнительный анализ тепловых потерь
  • Определение реального местоположения объектов тепловой сети, особенно участков, документация на которые отсутствует или не вызывает доверия
  • Разработка мероприятий по модернизации системы теплоснабжения для повышения энергетической эффективности тепловых сетей
  • Проверка выполнения и эффективности мероприятий по восстановлению состояния теплоизоляции



На видео рассмотрен пример работы с термограммами

cм также: Статья опыт использования на примере участков тепловых сетей в условиях плотной городской застройки
