Калибровка тепловой сети
Цель калибровки
Калибровка тепловой сети – уточнение математической модели сети, по данным измерений.Для калибровки должны быть измерены расходы в узлах отбора воды, давления в контрольных точках, напоры и расходы на источниках.
Важно, чтобы измерения проводились в один момент времени. Для одновременного снятия показаний с приборов можно использовать сервис ZuluOPC.
Особенности расчета
- Осуществляется уточнение гидравлических характеристик участков тепловой сети
- Производится распределение утечек по участкам сети
- Производится балансировка по расходам между несколькими источниками
- Участкам сети можно назначать экспертные баллы, определяющие большую или меньшую степень изношенности каждого участка с точки зрения зарастания и утечек.

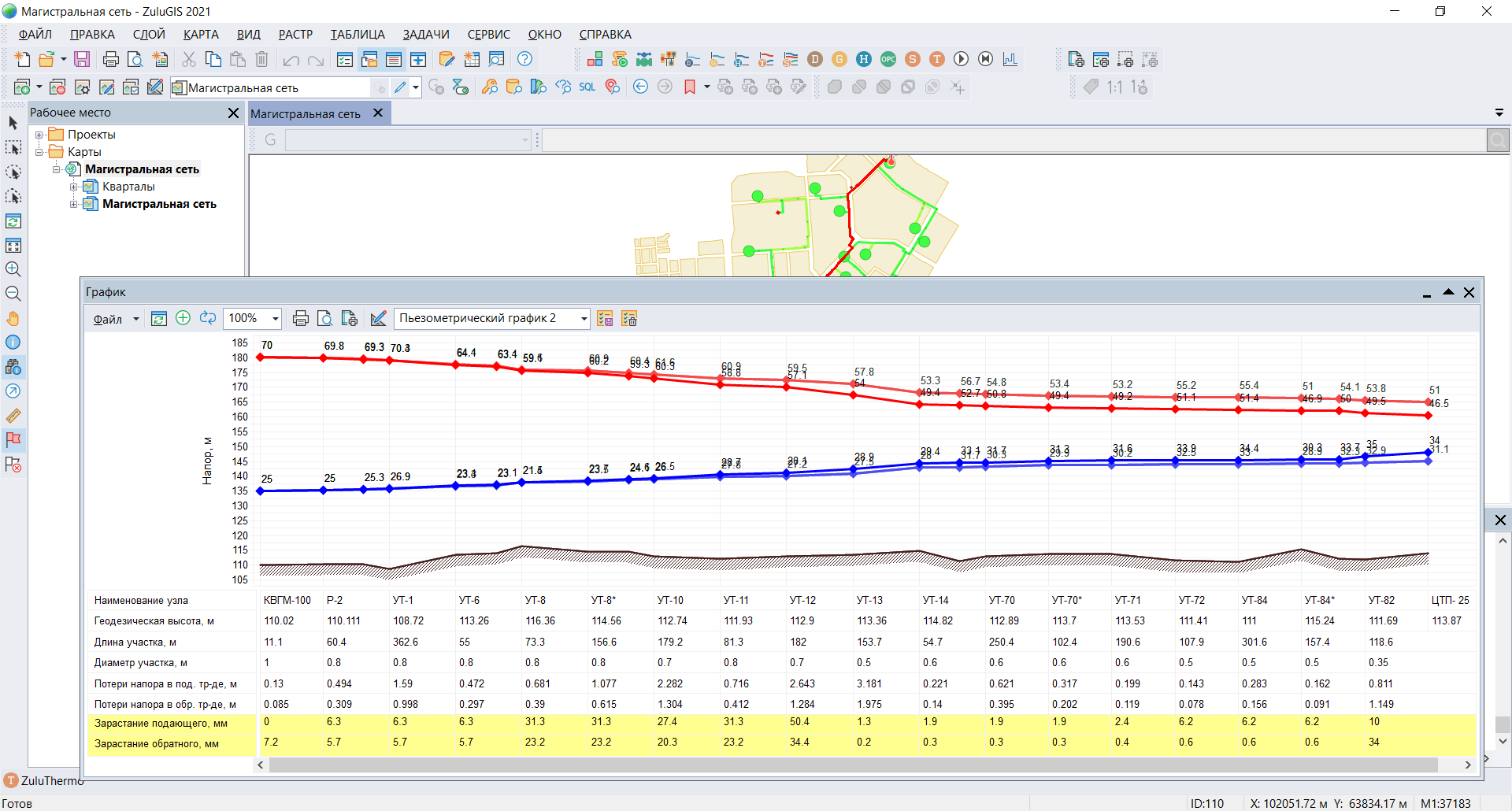

Результаты калибровки
В результате расчета подбираются новые гидравлические сопротивления и коэффициенты утечек для участков тепловой сети так, чтобы математическая модель давала минимальные отклонения от давлений в контрольных точках, распределяла суммарные утечки по участкам сети, и обеспечивала баланс расходов между источниками.Расчет дополнительно требует лицензию на поверочный расчет, и должен проводиться только после проведения поверочного расчета!
