Построение технологических схем
Online справка ZuluDrain «Построение технологических схем»Модуль позволяет генерировать технологические схемы на основе существующего слоя сети водоотведения, формируя эквивалентную гидравлическую модель. Технологическая схема отображается без привязки к местности, но при этом полностью сохраняет топологию сети, что обеспечивает возможность решения расчётных и аналитических задач, в том числе и гидравлических расчетов с применением расчетного модуля ZuluDrain. Количество элементов остается неизменным, что свидетельствует о том, что гидравлический расчет схемы сети на карте и технологической схемы будет выполняться одинаково.
Результатом построения схемы является слой геоинформационной системы, содержащий все объекты и атрибуты исходной сети.
В процессе преобразования объекты технологической схемы располагаются с учётом принципа ортогональности — то есть с углом поворота, кратным 90°. Ориентация осей сети по сторонам света, при этом может не соответствовать фактической.

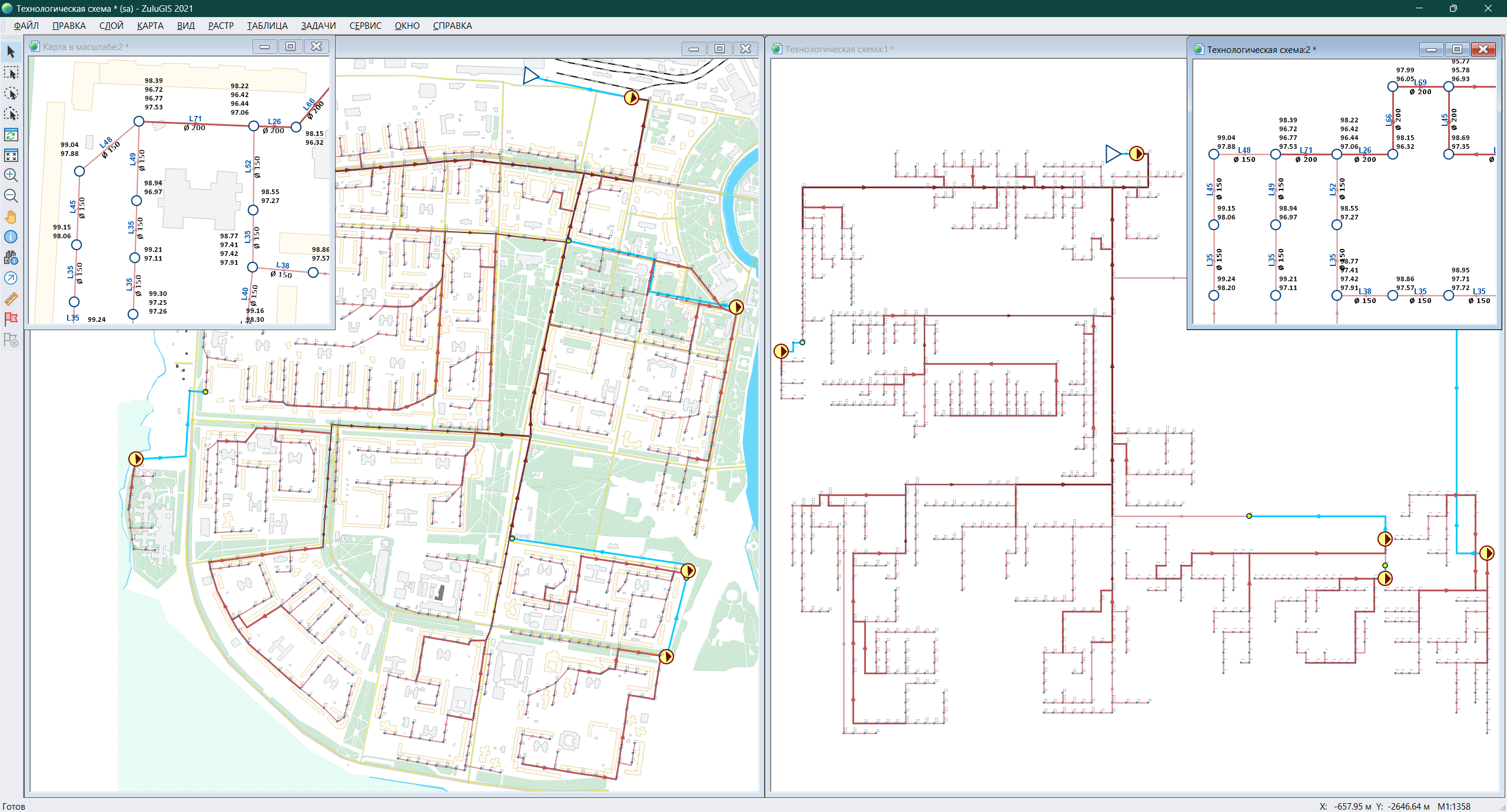

Пример построения технологической схемы канализационной сети
