ZuluHydro

версия — 7.0.0.6186
Презентация в PowerPoint (10МБ)

ZuluHydro
гидравлические расчеты водопроводных сетей

Пакет ZuluHydro позволяет создать расчетную математическую модель сети, выполнить паспортизацию сети, и на основе созданной модели решать информационные задачи, задачи топологического анализа, и выполнять различные гидравлические расчеты.

Расчету подлежат тупиковые и кольцевые сети водоснабжения, в том числе с повысительными насосными станциями и дросселирующими устройствами, работающие от одного или нескольких источников.

Расчеты ZuluHydro могут работать как в тесной интеграции с геоинформационной системой (в виде модуля расширения ГИС), так и в виде отдельной библиотеки компонентов, которые позволяют выполнять расчеты из приложений пользователей.

В настоящий момент продукт существует в следующих вариантах:

  • ZuluHydro - расчеты систем водоснабжения для ГИС Zulu
  • ZuluNetTools - ActiveX-компоненты для расчетов инженерных сетей

Совместно с геоинформационной системой ZuluGIS возможна разработка электронной модели системы водоснабжения, которая позволяет решать весь набор задач, указанных в пункте 12 постановления Правительства РФ от 5 сентября 2013 г. N 782 «О схемах водоснабжения и водоотведения» подробнее...

Состав задач


Построение расчетной модели водопроводной сети

При работе в геоинформационной стистеме сеть достаточно просто и быстро заносится с помощью мышки или по координатам. При этом сразу формируется расчетная модель. Остается лишь задать расчетные параметры объектов и нажать кнопку выполнения расчета.

Подробнее о том как моделируется водопроводная сеть в ГИС читайте здесь...


Поверочный расчет водопроводной сети

Целью поверочного расчета является определение потокораспределения в водопроводной сети, подачи и напора источников при известных диаметрах труб и отборах воды в узловых точках.

При поверочном расчете известными величинами являются:

  • Диаметры и длины всех участков сети и, следовательно, их гидравлических сопротивлений
  • Фиксированные узловые отборы воды
  • Напорно-расходные характеристики всех источников
  • Геодезические отметки всех узловых точек

В результате поверочного расчета определяются:

  • Расходы и потери напора во всех участках сети
  • Подачи источников
  • Пьезометрические напоры во всех узлах системы

К поверочным расчетам следует отнести расчет системы на случай тушения пожара в час наибольшего водопотребления и расчеты сети и водопроводов при допустимом снижении подачи воды в связи с авариями на отдельных участках. Эти расчеты необходимы для оценки работоспособности системы в условиях, отличных от нормальных, для выявления возможности использования в этих случаях запроектированного насосного оборудования, а также для разработки мероприятий, исключающих падение свободных напоров и снижение подачи ниже предельных значений.


Конструкторский расчет водопроводной сети

Целью конструкторского расчета тупиковой и кольцевой водопроводной сети является определение диаметров трубопроводов, обеспечивающих пропуск расчетных расходов воды с заданным напором.

Под расчетным режимом работы сети понимают такие возможные сочетания отбора воды и подачи ее насосными станциями, при которых имеют место наибольшие нагрузки для отдельных сооружений системы, в частности водопроводной сети. К нагрузкам относят расходы воды и напоры (давления).

Водопроводную сеть, как и другие инженерные коммуникации, необходимо рассчитывать во взаимосвязи всех сооружений системы подачи и распределения воды.

Расчет водопроводной сети производится с любым набором объектов, характеризующих систему водоснабжения, в том числе и с несколькими источниками.


«Гидроудар»

Расчет нестационарных процессов в сложных трубопроводных гидросистемах. Цель расчета – выявления участков и узлов сети, подвергающихся за время переходного процесса воздействию недопустимо высокого или низкого давления. В качестве событий, порождающих переходные процессы, предполагается включение или выключение насосов, либо открытие или закрытие задвижек, а также разрыв трубы. (Подробнее...)


Коммутационные задачи

Анализ отключений, переключений, поиск ближайшей запорной арматуры, отключающей участок от источников, или полностью изолирующей участок и т.д. Подробно с описанием задач можно ознакомиться здесь...

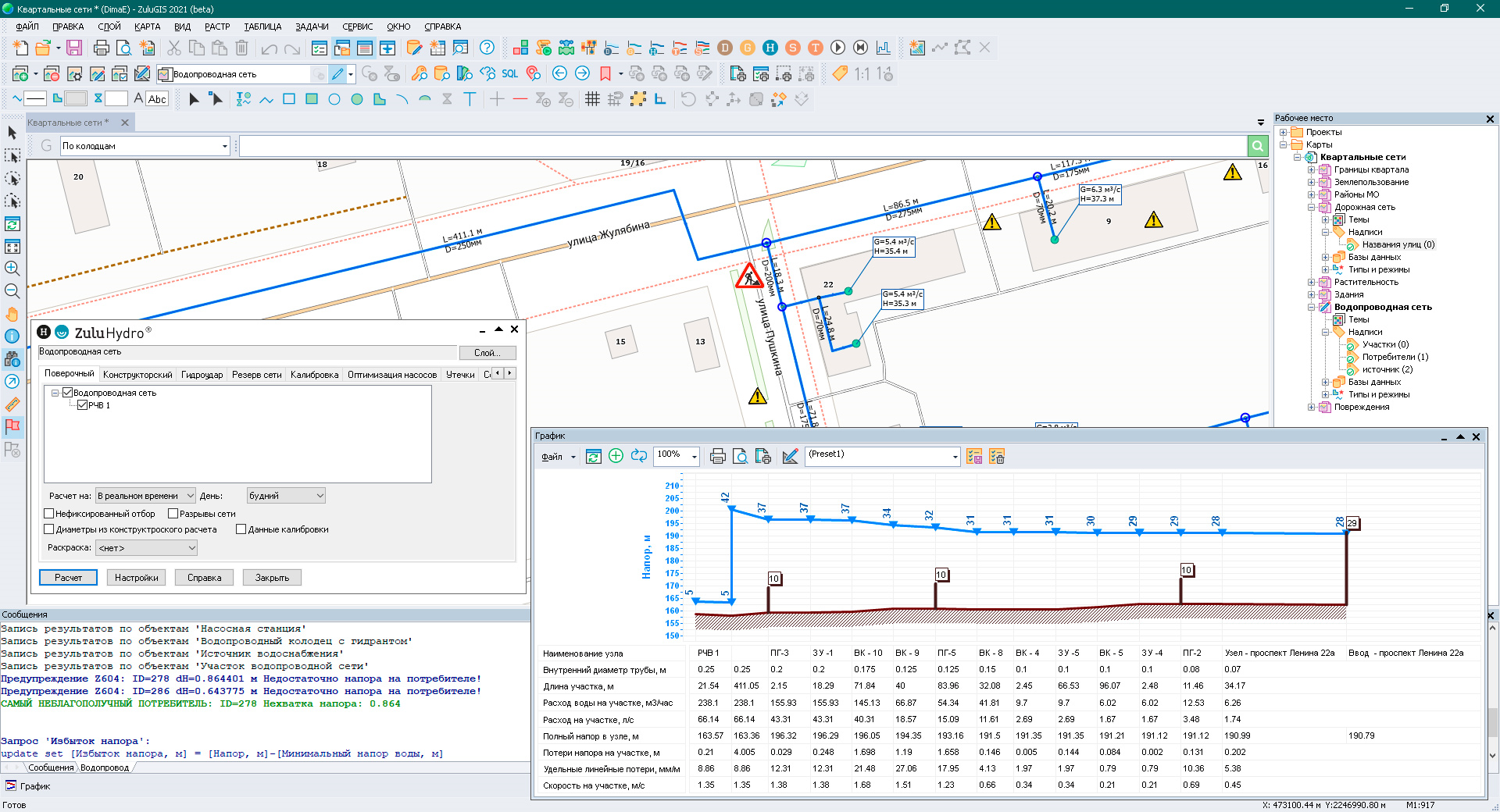

Пьезометрический график

Целью построения пьезометрического графика является наглядная иллюстрация результатов гидравлического расчета (поверочного, конструкторского).

При этом на экран выводятся:

  • линия давления в трубопроводе
  • линия поверхности земли
  • высота здания.

Цвет и стиль линий задается пользователем.

В таблице под графиком выводятся для каждого узла сети наименование, геодезическая отметка, высота потребителя, напоры в трубопроводах, потери напора по участкам сети, скорости движения воды на участках водопроводной сети и т.д. Количество выводимой под графиком информации настраивается пользователем.
