Расчет резерва сети газоснабжения

Расчет резерва пропускной способности сетей

Online справка ZuluGaz «Расчет резерва газовой сети»

В результате расчета определяются  расходы подключений на узлах или участках газовой сети, при сохранении режима газоснабжения потребителей требуемым количеством газа с минимальным напором. Возможен расчет сети и группы выделенных участков, что ускоряет процесс расчета и работы с большими сетями.

Расчет применяется:

  • при выдаче технических условий на подключение
  • при выборе места расположения новых объектов капитального строительства
  • для поиска участков сети, лимитирующих пропускную способность сетей газоснабжения

Результаты расчета накапливаются в отдельном векторном слое, в котором сохраняются в табличном виде и наглядно демонстрируются в виде раскрасок, где каждому цвету соответствует диапазон значений подключаемого расхода.
Цвета раскрасок и соответствующие диапазоны настраиваются пользователем самостоятельно.

Параметры расчета:

  • ID участка Диаметр, м
  • Расход при нормальных условиях, м3/ч
  • Резерв при нормальных условиях, м3/ч
  • Давление, кПа

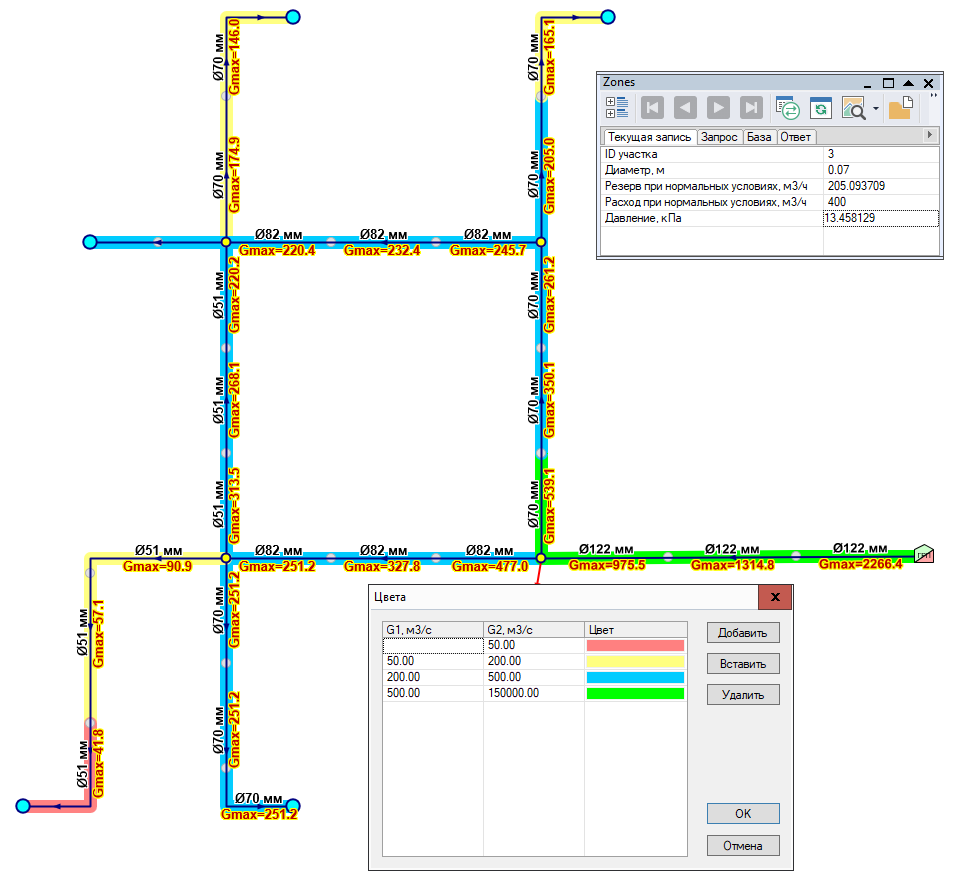

  Демонстрация результатов расчета (значения расхода подключены в виде надписей)

Последовательное выполнение поверочных расчетов, условием которых будет«врезка» подключений на каждом участке сети газоснабжения.
В точке подключения определяется максимально допустимый расход, при котором сохранится нормальный режим газоснабжения. Шаг подключения новых нагрузок для определения резерва сети задается пользователем.
Для точек подключения задается минимально необходимое давление в точке «врезки».

Условие для выполнения расчета резерва сети: обеспечить потребителей требуемыми нагрузками в расчетном режиме работы, в противном случае, в сети изначально нет резерва.




Для расчета дополнительно необходима лицензия на поверочный расчет
