Построение технологических схем

Online справка ZuluGaz «Технологическая схема»

Цель задачи

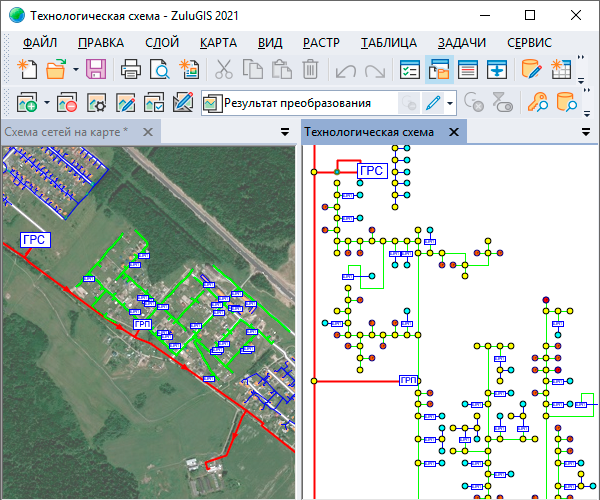

Модуль позволяет генерировать технологические схемы на основе существующего слоя газовой сети, формируя эквивалентную гидравлическую модель с учетом принципов ортогональности.Технологическая схема отображается без привязки к местности, но сохраняет топологию сети для решения расчётных и аналитических задач, в том числе и гидравлических расчетов с применением расчетного модуля ZuluGaz.

Схема строится по принципам, описанным в ГОСТ Р 70107-2022.

Результат построения схемы

В результате преобразования объекты технологической схемы автоматически располагаются  в новом слое, соблюдается принцип ортогональности, то есть с углом поворота, кратным 90°. Ориентация осей газопроводов по сторонам света может не соответствовать фактическому, так как для технологических схем сетей газораспределения привязка к плану населенного пункта не требуется.

Построение ортогональной технологических схемы происходит с наследованием ID и атрибутов исходной газовой сети (базами данных), что позволяет осуществлять поиск объектов по базе.

При построении технологической схемы количество элементов сети может уменьшиться, что позволяет сделать схему более компактной. Узлы, связанные с двумя участками (обычно имеющие один вход и выход), могут быть исключены из схемы. В этом случае участки объединяются, а их длины суммируются.

При построении технологической схемы на схеме отображаются места смены собственников.
