Наладка котлов

Обработка результатов режимно-наладочных испытаний котлов

Задача обработки результатов режимно-наладочных испытаний котлов предназначена для специализированных организаций и подразделений, осуществляющих режимную наладку котельных агрегатов на газообразном, жидком и твердом топливе. Данная задача может поставляться в виде отдельного исполняемого модуля.

Ввод данных и обработка результатов режимно-наладочных испытаний котельных агрегатов выполняется в среде электронной таблицы MS Excel.

Исходными данными для выполнения расчетов являются:

  • Состав и теплота сгорания топлива
  • Показания индивидуальных узлов учета котлоагрегата
  • Состав и температура продуктов сгорания топлива на исследованных режимах работы котла
смотреть видео

В зависимости от комплектации котельной установки индивидуальными узлами учета, режимные показатели котла рассчитываются методом прямого или обратного теплового баланса. Определение потерь тепла с уходящими газами может выполняться по методу М. Б. Равича или по нормативному методу расчета котельных агрегатов. В результате обработки исходных данных определяется:

  • Расход топлива и выработанного теплоносителя
  • Теплопроизводительность котельной установки в целом и отдельных элементов (собственно котла и экономайзера)
  • Потери тепла с уходящими газами, с химической неполнотой сгорания топлива и в окружающую среду
  • КПД котельной установки в целом и отдельных элементов
  • Удельный расход условного топлива на выработку единицы тепловой энергии

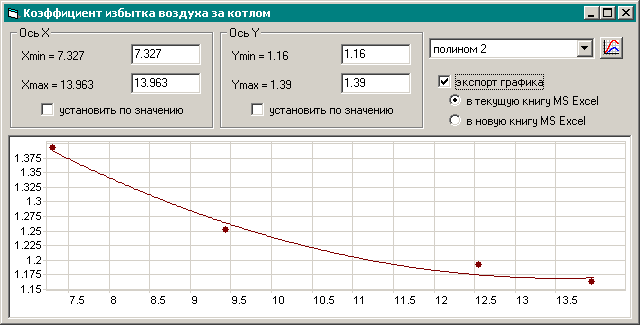

Программными средствами задачи обеспечивается дополнительный сервис, предусматривающий прогнозирование значений параметров работы котла на промежуточных режимах, построение динамических графиков изменения исследуемых показателей и экспорт результатов в базу данных ПРК Источник.

фрагмент

Специальное средство позволяет создавать отчетные документы в виде режимных карт и сводных таблиц результатов испытаний котлов по форме принятой на предприятии пользователя.
