Новый модуль. Поиск утечек и дефектов

Поиск утечек и дефектов

Online справка ZuluThermo «Поиск утечек и дефектов»

Цель расчета

Определение аномалий на водопроводной сети при совместном использовании гидравлической модели и показаний приборов в реальном времени

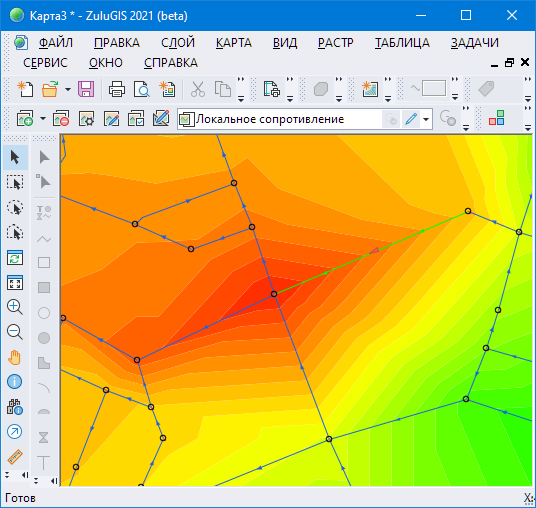

Обнаружение и визуализация отклонений расчетной гидравлической модели от показаний приборов

Если гидравлическая модель водопроводной сети откалибрована, то гидравлический расчет, выполненный для текущих расходов на потребителях, должен в результате получить давления в узлах, совпадающие с показаниями датчиков давления.

Снятие показаний приборов и выполнение соответствующего гидравлического расчета можно выполнять с заданной периодичностью.

Если за период измерения в реальной сети произошли изменения, которые не описаны в гидравлической модели (возникновение утечки, несанкционированный отбор, изменение гидравлического сопротивления участка, вызванного неисправностью задвижки и т. д.), то гидравлический расчет зафиксирует расхождение между расчетными давлениями и показаниями манометров, а также расхождение между суммарным расходом на источниках в модели и показаниями расходомеров.



Локализация утечки

Если расход на источнике по расходомеру стал заметно больше расхода в гидравлической модели, то можно предположить возникновение утеки.

В идеале точечную утечку можно локализовать с точностью до места на конкретном участке сети.

Реальная точность локализации зависит от качества гидравлической модели, количества, точности и местоположения приборов на сети, одновременности снятия показаний.



Локализация сужения на участке

Если расход на источнике по расходомеру совпадает с расходом в гидравлической модели, но возникли заметные расхождения по давлениям в узлах сети, то можно предположить возникновение изменения сопротивления на участке сети.

Возникший дефект на участке сети, вызванный изменением его сопротивления, можно локализовать с точностью до участка.

Расчет дополнительно требует лицензию на поверочный расчет!

См. также: Калибровка водопроводной сети
