ZuluThermo 5.2.0.2142

11 Ноября 2005

Изменения в расчетах схем присоединения ЦТП с параллельным присоединением теплообменных аппаратов на ГВС

Начиная с версии 5.2.0.2142 в пакете расчетов тепловых сетей ZuluThermo внесено ряд изменений в расчеты схем присоединения ЦТП с параллельным присоединением теплообменных аппаратов на ГВС.

Принцип расчета ЦТП с параллельным подключением ТО на ГВС во многом похож на расчет индивидуального потребителя с параллельным ТО на ГВС, о котором можно прочесть в предыдущей статье об обновлениях.

В обновленной версии расчетов пользователь может задавать на потребителе испытательные параметры теплообменного аппарата, температуру холодной и горячей воды, и прорисовывать подключенную к ЦТП квартальную сеть ГВС как без циркуляции, так и с циркуляцией.

Расчет сети ЦТП и сети ГВС производится совместно. В этом случае тепловая нагрузка на ГВС и циркуляцию, а также температура воды, на входе второго контура ТО не задается на ЦТП, а определяется в ходе расчета квартальной сети ГВС.

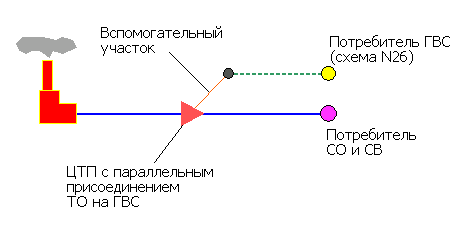

Подключение сети ГВС к ЦТП при отображении схемы осуществляется через дополнительный участок. Один конец этого участка соединяется с ЦТП, второй конец обязательно должен быть соединен с простым узлом (камера, разветвление и т.д.)


Схемы ЦТП с параллельным присоединением ТО ГВС те же, что и раньше: 3, 6, 9, 11, 16. Если через дополнительный участок к ЦТП ничего не подключено, то расчет этих схем проходит как и раньше (без циркуляции и при заданной на самом ЦТП нагрузке на ГВС).

Пример расчетной модели небольшой сети с тремя ЦТП с параллельным подключением ТО на квартальные сети ГВС и разными схемами подключения квартальных сетей Доступен в папке куда устанавливалась программа

Новые поля базы данных по потребителям для схем ЦТП с параллельным присоединением теплообменного аппарата на ГВС

Поля исходных данных:
Поле Тип Название
Tgv Число Температура горячей воды для закрытой ГВС,°C
Thv Число Температура холодной воды для закрытой ГВС,°C
Hgv2_ras Число Располагаемый напор 2 контура ГВС, м
Hgv2_obr Число Напор в обратнике 2 контура ГВС, м
Q_i_niz Число Исп. тепловая нагрузка I ступени, Гкал/час
T11_i_niz Число Исп. температура на входе 1 контура I ступени,°C
T12_i_niz Число Исп. температура на выходе 1 контура I ступени,°C
T21_i_niz Число Исп. температура на входе 2 контура I ступени,°C
T22_i_niz Число Исп. температура на выходе 2 контура I ступени,°C

Следует отметить, что потери напора в первом контуре теплообменного аппарата раньше вычислялись с учетом числа параллельных групп, числа секций в группе и потерь напора в одной секции.
Теперь желательно, чтобы потери напора соответствовали потерям напора при испытательном расходе первого контура. Поэтому теперь рекомендуется все потери первого контура ТО при испытательном расходе целиком задавать в поле Hsec_niz - "Потери напора в одной секции I ступени, м", а в поля Nsec_niz и Ngr_niz заносить единицу.

Поля для результатов:

Поле Тип Название
Gniz Число Расход 1 контура I ступени ТО ГВС, т/ч
G2_niz Число Расход 2 контура I ступени ТО ГВС, т/ч
Q_niz Число Тепловая нагрузка I ступени, Гкал/час
T11_niz Число Температура на входе 1 контура I ступени,°C
T12_niz Число Температура на выходе 1 контура I ступени,°C
T21_niz Число Температура на входе 2 контура I ступени,°C
T22_niz Число Температура на выходе 2 контура I ступени,°C

Для добавления новых полей в структуру таблиц по ЦТП, нужно в закладке Сервис панели ZuluThermo после выбора нужного слоя нажать кнопку Обновить структуры таблиц.
