Изменения в расчетах схем присоединения потребителей с параллельным присоединением теплообменных аппаратов на ГВС

Начиная с версии 5.2.0.2111 в пакете расчетов тепловых сетей ZuluThermo внесено ряд изменений в расчеты схем присоединения потребителей с параллельным присоединением теплообменных аппаратов на ГВС.

Испытательные параметры теплообменного аппарата

Для расчетов схем с теплообменными аппаратами при различных режимах, следует задать параметры теплообменника на какой-то известный режим. Это могут быть как проектные параметры, так и параметры, измеренные при испытании теплообменного аппарата. Назовем эти параметры испытательными.
Для задания теплообменника требуются следующие испытательные параметры
T11 – температура на входе первого контура
T12 – температура на выходе первого контура
T21 – температура на входе второго контура
T22 – температура на выходе второго контура
Q – тепловая нагрузка
G1 – расход первого контура
G2 – расход второго контура
В нашей модели нужно задавать значение Q, хотя измерить достаточно один из параметров Q, G1 или G2, так как
Q = G1*(T11-T12)/1000 = G2*(T22-T21)/1000
Зная перечисленные параметры для одного режима, можно при любом другом режиме работы теплообменного аппарата по четырем заданным параметрам, используя известные математические зависимости, вычислить для этого режима значения остальных параметров.

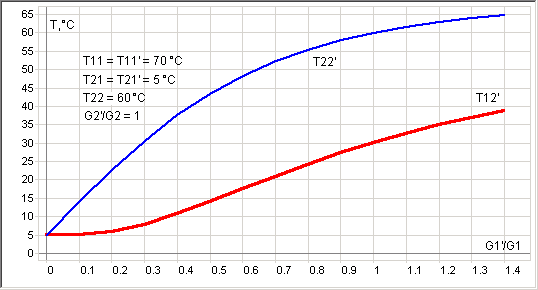

Например, на графике показано, как изменение расхода в первом контуре влияет на изменение температур на выходе первого и второго контуров.


Используя испытательные параметры теплообменного аппарата, в расчете можно моделировать регулятор температуры, поддерживающий постоянную температуру воды на выходе второго контура при изменении температуры на входе первого контура.


Схемы с параллельным подключением теплообменника на ГВС

В предыдущих версиях программы расчет схем потребителей с параллельным подключением теплообменника на ГВС выполнялся при жестко заданных испытательных параметрах, "зашитых" в программе: T11 = 70, T12 = 30, а T21 и T22 брались по значениям холодной и горячей воды, заданной на источнике.
При этом всегда считалось, что теплообменник работает без рециркуляции.

В обновленной версии расчетов пользователь сам может задавать на потребителе испытательные параметры теплообменного аппарата, температуру холодной и горячей воды, и подключать второй контур ГВС как без циркуляции, так и с циркуляцией.

При расчете с циркуляцией нужно дополнительно задать расчетный расход на циркуляцию, как долю в процентах от расчетного расхода на ГВС и расчетную температуру воды в циркуляционном контуре на выходе из потребителя.
Расчетный расход сетевой воды при работе с циркуляцией для того же теплообменного аппарата будет отличаться от расчетного расхода при работе без циркуляционной линии.

Например, аппарат был расчитан на следующие параметры:

Q = Qгв = 0.1 Гкал/час, T11 = 70 °C, T12 = 30 °C, Tхв = T21 = 5 °C, Tгв = T22 = 60 °C

Тогда без циркуляции G1 = 1000*Q/(T11-T12) = 2.5 т/час, Gгвс = G2 = 1000*Q/(T11-T12) = 1.82 т/час

Если циркуляционный расход равен 50% от расхода на ГВС и температура в циркуляционной линии Tц = 45 °C

Gц = 0.5*Gгвс = 0.91т/час

Потери тепла на циркуляцию Qц = Gц*(Tгв-Tц) = 0.014 Гкал/час

Расход второго контура ТО будет суммой расхода на ГВС и на циркуляцию

G2 = Gц + Gгвс = 2.73

Температура на входе второго контура ТО будет равна температуре смеси циркуляционной воды и подпитки холодной вводы.

T21 = (Gгвс*Tхв+Gц*Tц)/G2 = 18.3

Q = Qгв + Qц = 0.114 Гкал/час

G1 = 3.29 т/час

Т.е. сетевой расход для того же ТО при таких параметрах циркуляции увеличился на 32%

Новые поля базы данных по потребителям для схем с параллельным присоединением теплообменного аппарата на ГВС

В структуре базы данных по потребителям добавились новые поля.
Поля исходных данных:
Поле Тип Название
Tgv Число Температура горячей воды для закрытой ГВС,°C
Thv Число Температура холодной воды для закрытой ГВС,°C
Q_i_niz Число Исп. тепловая нагрузка I ступени, Гкал/час
T11_i_niz Число Исп. температура на входе 1 контура I ступени,°C
T12_i_niz Число Исп. температура на выходе 1 контура I ступени,°C
T21_i_niz Число Исп. температура на входе 2 контура I ступени,°C
T22_i_niz Число Исп. температура на выходе 2 контура I ступени,°C
Kcirc Число Доля циркуляции от расхода на ГВС, %
Tcirc Число Температура воды воды в цирк. контуре,°C

Для тех, кто не хочет задавать испытательные параметры, достаточно задать значение Q_i_niz = 0. В этом случае значения T11_i_niz = 70, T12_i_niz = 30, а T21_i_niz и T22_i_niz будут браться по значениям холодной и горячей воды, заданным на источнике.

Следует отметить, что потери напора в первом контуре теплообменного аппарата раньше вычислялись с учетом числа параллельных групп, числа секций в группе и потерь напора в одной секции.
Теперь желательно, чтобы потери напора соответствовали потерям напора при испытательном расходе первого контура. Поэтому теперь рекомендуется все потери первого контура ТО при испытательном расходе целиком задавать в поле Hsec_niz - «Потери напора в одной секции I ступени, м», а в поля Nsec_niz и Ngr_niz заносить единицу.

Поля для результатов:
Поле Тип Название
Gniz Число Расход 1 контура I ступени ТО ГВС, т/ч
G2_niz Число Расход 2 контура I ступени ТО ГВС, т/ч
Q_niz Число Тепловая нагрузка I ступени, Гкал/час
T11_niz Число Температура на входе 1 контура I ступени,°C
T12_niz Число Температура на выходе 1 контура I ступени,°C
T21_niz Число Температура на входе 2 контура I ступени,°C
T22_niz Число Температура на выходе 2 контура I ступени,°C
