Передовые технологии в КП «ИЛЬИЧЕВСКВОДОКАНАЛ»

Директор ООО "НПП Энертех"
Рыбачук Михаил Александрович
г. Харьков
+(380) 67-570-04-00
+(380) 67-964-23-24
+(380) 57-760-32-68
enertekh@mail.ru

27 сентября 2012 года в г. Ильичевск на базе КП «Ильичевскводоканал» состоялось выездное открытое заседание членов ассоциации «Международные водные инновации» (МВИ), с целью ознакомления с работой Геоинформационной системы, которая была разработана и установлена ООО «НПП ЭНЕРТЕХ» г. Харьков на КП «Ильичевскводоканал».

Основной темой заседания была презентация геоинформационной системы, разработанной ООО «Энертех» г. Харьков.
Ассоциация «Международные Водные Инновации» образована в 2011 году. Ее стратегическая деятельность направлена на содействие развития и сотрудничества межотраслевых государственных и частных предприятий, организаций и учреждений Украины по вндрению экологических, энергосберегающих технологий и инноваций в сфере водоснабжения, водоотведения, экологии и энергосбережения.
Основателями и членами этого объединения являются представители таких известных мировых брендов, как KSB (Германия), HAWLE (Австрия), Robuschi (Италия), Danfoss (Дания), Erhard (Германия), TROJAN UV (Канада) и многие другие.
Кроме этого, в Ассоциации образован Совет Экспертов, который может делать заключения, выводы, предложения по техническому состоянию объектов, консультировать по вопросам разработки энергосберегающих систем и технологий, как в комплексе, так и в отдельных вопросах. А также предоставление экспертных заключений качества проектов и технических решений, использование и привлечение к сотрудничеству международных центров качества (в том числе, Институт ЮНЕСКО по водному образованию в Делфте, Нидерланды).
Ассоциация «Международные Водные Инновации» предоставляет возможность участия в международных грандах и привлечения фондов для реализации проектов в сфере водоснабжения и водоотведения.
Предприятие ООО «НПП Энертех» специализируется на формировании диспетчерских для предприятий ВКХ. Главным приоритетом при выполнении этих работ наша организация ставит внедрение геоинформационной системы (ГИС). Данная система, помимо проведения паспортизации объектов и составления электронного ка­дастра сетей предприятия, позволяет проводить гидравлические расчёты, создавать базу для анализа сетей, результатом чего является оптимизация работы системы водоснабжения.

Презентация геоинформационной системы КП «Ильичевскводоканал» прошла при поддержке ассоциации «Международные Водные Инновации» (Исполнительный директор Тупицын О.В.). А, собственно, сам проект состоялся благодаря своевременному волевому решению руководства предприятия, заказчика и города. Работы по построению ГИС водоснабжения и водоотведения г. Ильичевск длились немногим более двух лет. Хочется выразить благодарность всему коллективу КП «Ильичевскводоканал» за плодотворное совместное сотрудничество по созданию ГИС системы и особо отметить руководство предприятия заказчика: директора Бондаренко В.Г., гл. инженера Прокофьева О.В., Левченко В.Н.
Инструментом для внедрения ГИС системы г. Ильичевск является программное обеспечение ГИС «Zulu», разработки компании «Политерм» г. Санкт-Петербург, официальными представителями которой на территории Украины является наша организация. Услугами данного программного комплекса пользуются свыше 200 предприятий Российской Федерации, Беларуси и Украины. ООО «НПП Энертех» осуществляет как полное выполнение проекта «под ключ», так и выполнение, совместно со специалистами предприятий- заказчиков, что позволяет проводить гибкую ценовую политику. Плотное сотрудничество с организацией-разработчиком программного обеспечения позволяет нам в кратчайшие сроки внедрять пожелания или рекомендации наших заказчиков. Также следует отметить, что ГИС «Zulu», на сегодняшний день, является лучшим программным продуктом в своей области на пространстве бывшего Союза, не уступает западным аналогам и явно выигрывает в ценовом критерии. Поэтапное приобретение блоков ПО ГИС, причем только необходимых, «облегчает жизнь» предприятий ВКХ.

Программный продукт ZuluHydro состоит:

  1. ГИС ZULU (основной блок для паспортизации);
  2. Поверочный расчет (с тематическими раскрасками);
  3. Конструкторский расчет;

Коммутационные задачи (анализ отключений, переключений, поиск ближайшей запорной арматуры, отключающей участок от источников, или полностью изолирующей участок);<>

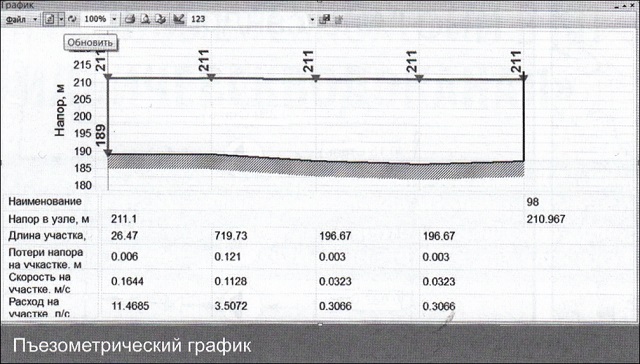

  1. Пьезометрический график;
  2. Расчет гидравлического удара.

ZULU HYDRO ПОЗВОЛЯЕТ:

  1. Проводить плановый ежегодный анализ состояния сети и эффективность ее работы;
  2. Выполнять гидравлический расчет и анализ возможных последствий плановых переключений на магистральной сети;
  3. Моделировать аварийные ситуации на сети и обосновывать мероприятия по минимизации последствий этих аварий;
  4. Определять зоны источников, работающих на одну сеть.

ДОСТОИНСТВА ГИС ZULU:

  1. Высокая скорость работы с большим объемом графических данных;
  2. Простота установки и настройки как однопользовательской, так и сетевой версии;
  3. Возможность самостоятельного освоения и работы;
  4. Возможность написания дополнительных модулей в оболочке ГИС;
  5. Возможность создания информационно-справочной системы;
  6. Возможность формирования разнообразных отчетов;
  7. Удобная работа с базой данных посредством запросов.

ПРИЕМУЩЕСТВА РАБОТЫ С ГИС ZULU:

  1. Индивидуальный подход к Заказчику;
  2. Обучение эксплуатационного персонала Заказчика;
  3. Обновление ПО по желанию Заказчика;
  4. «Трехсторонняя связь» (Разработчик-Исполнитель - Заказчик);
  5. Возможность удаленного доступа к серверу Заказчика (для оперативного устранения проблемных моментов);
  6. Добавление новых функций по желанию Заказчика;
  7. «Открытость» программного продукта (справочное пособие включено в ПО);
  8. Особо хочется подчеркнуть, что ПО Zulu работает как с векторными положками (карта города),так и с растровыми, что позволяет заниматься, в первую очередь, основной работой по построению ГИС системы, а не тратить время на работы по созданию векторной карты города в ПО, объем которых во временном фак­торе может составлять около 30% от общего объема работ.

Целью построения геоинформационной системы предприятия ВКХ является:

  1. Полная паспортизация сетей водоснабжения и водоотве­дения с натурным уточнением на местности. Именно натурное уточнение позволяет получить достоверную и полную информацию обо всех элементах сети, их расположении и оценить их состояние. К примеру, на КП «Ильичевскводоканал» при проведении работ по натур­ному уточнению, дополнительно были найдены около ста километров сетей. Такой большой объем объясняется тем, что сравнительно недав­но в ведомство КП «Ильичевскводоканал» было передано четыре поселка (Александровка, Молодежный, Бурлачья Балка, Малая Долина), по которым просто не было достоверной информации. А общая площадь этих населенных пунктов, по крайней мере, не меньше самого г. Ильичевска;

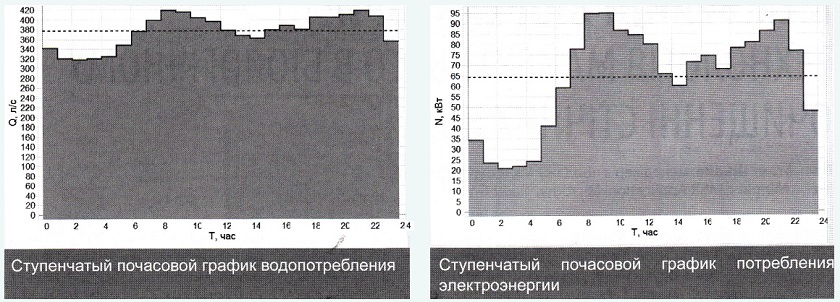

  2. Проведение разнообразных гидравлических расчетов, на основании которых формируются рекоменда­ции по оптимизации режи­мов работы сетей водоснабжения, а также рекомендации по построению системы АСУТП и объединению ГИС, АСУ и других элементов дис­петчерской в единое целое. При этом следует отметить важность «калибровки сетей» (приведение модели в соответствие по расходам и напорам в диктующих и контрольных точках). Толь­ко после выполнения этих работ можно достичь максимально точного результата гидравлических рас­четов. Следует отметить, что на КП «Ильичевскводоканал», кроме вышеуказанных ра­бот по «калибровке» модели сетей, при расчете, с уче­том графика водопотребления на определенные часы или за сутки, были проведены замеры на каждом насосном агрегате и, соответственно, учтено их истинное состояние. А также были уточнены сами графики неравномер­ности водопотребления.

В результате выполнения работ по созданию ГИС КП «Ильичевскводоканал», была проведена качественная паспортизация сетей водоснабже­ния и водоотведения, что позволяет грамотно анализиро­вать систему ВС и ВО, подготовлен персонал заказчика по сопровождению ГИС системы, вынесены рекомендации по регулировке системы ПРВ, по перекладке сетей, замене запорной арматуры, насосного оборудования, установке регулято­ров давления, дополнительной установке пожарных гидрантов, а также рекомендации по выведению из эксплуатации одной из повысительных насосных станций.

  1. Дополнительно в проекте был создан слой «аварии», который содержит два элемента: «профилактика» и «авария». В базу данных этих элементов можно занести информацию о дате выполнения работ, описать работу, внести данные о расходных материалах, времени выполнения работы, фото состояния «до» и «после». Эта информация позволяет создать статистику наиболее аварийных участков и, соответственно, спланиро­вать профилактические работы. Таким образом, фактически был изменен и улучшен принцип вза­имодействия диспетчерской и аварийно-восстановительных бригад.
  2. Также был налажен удаленный доступ к ГИС системе. Это являлось необходимостью, так как управление водоканала и диспетчерская территориально находятся на разных площадках.
  3. В завершение еще раз хочется подчеркнуть, что создание ГИС дает возможность объединить всю имеющуюся информацию в единую систему, произвести гидравлический расчет системы, анализ результатов которого позволит организовать мероприятия по оптимизации работы сетей ВС. Результатом оптимизации является снижение аварийности и достижение максималь­ного экономического эффекта.
