Система картографического анализа АИСТО

23 января 2004

Система картографического анализа АИСТО

Орлов Леонид Евгеньевич, начальник отдела внедрения АИС ТО
ОАО «Центр компьютерных разработок», Санкт-Петербург, Россия
[email protected]

Система картографического анализа разрабатывалась в рамках проекта «Создание автоматизированной информационной системы территориальных исполнительных органов государственной власти Санкт-Петербурга» (АИСТО). Генеральным разработчиком системы является ОАО «Центр компьютерных разработок» (Cанкт-Петербург).

В качестве базовой СУБД используется MS SQL Server 2000.
В качестве базовой ГИС была выбрана ГИС Zulu 5.0.
Редактор ГИС Zulu используется для создания картографических слоев.
Для просмотра и анализа используется программная оболочка, разработанная на Borland Delphi 6.0 с использованием ZuluXTools, имеющая название «Система картографического анализа» (СКА).


Где используется СКА

В 2008 году СКА установлена во всех 18 районных администрациях Санкт-Петербурга.


Принципы построения системы

Принцип универсальности
Это позволяет использовать любое количество картографических слоев, к каждому из которых может быть прикреплено любое количество тематических раскрасок, подписей и видов информации (семантических данных).

Принцип распределенных приложений
СКА выполнена в виде DCOM-приложения, которое можно вызывать из других приложений для отображения объекта на карте и информации по нему, автоматического построения картографических слоев, работы с объектами картографических слоев.


Применение системы

  • Ведение данных о территориях (графическое, семантическое и документальное представление) и анализ имеющихся данных. Например, элементы городского хозяйства: объекты адресной системы, топооснова, инженерные коммуникации, границы ответственности, размещение объектов (торговых, инвестиционных и т.п), внутридворовые территории и т.д.
  • Ведение данных о размещении объектов внутри зданий (графическое, семантическое и документальное представление). Например, поэтажные планы домов: размещение помещений, элементы различных сетей: сигнализация, электрические, инженерные, компьютерные и т д, размещение предметов, стоящих на балансе: предметов мебели, экспонатов, различных агрегатов и устройств.
  • В качестве единой системы отображения картографических объектов.

Система картографического анализа имеет следующие возможности:

  • Наглядное отображение, обеспечение пространственного анализа информации;
  • Реализация различных видов поиска по объектам;
  • Организация быстрого и расширенного поиска данных по практически любым запросам пользователя;
  • Подключение и отключение слоев;

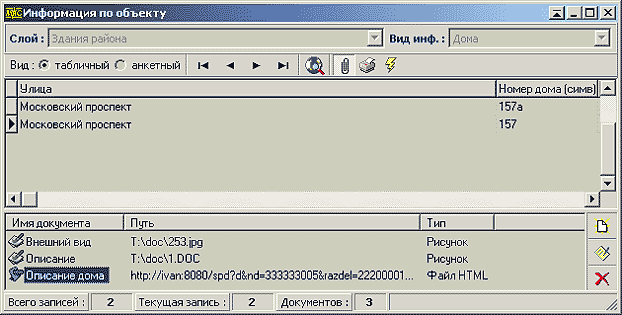

  • Обеспечение просмотра информации из БД и электронных копий документов, связанных с картографической информацией;


  • Использование тематической раскраски и подписей;
  • Измерение расстояний и площадей:
  • Выгрузка карты в графический файл (bmp, jpg, gif)

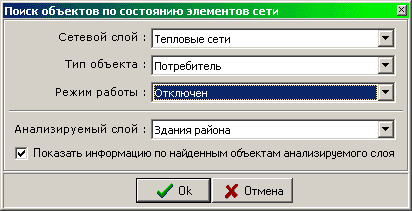

  • Обеспечение анализа состояния инженерных сетей и поиска по другим картографическим слоям по состоянию элементов сети;

  • Выделение, как отдельных графических объектов, так и групп объектов с последующим отображением информации по ним;
  • Некоторые возможности по редактированию картографических слоев и простых семантических данных.
  • Печать найденной информации производится в табличном виде. При этом производится экспорт отображаемых данных в формат Excel или Word;
  • Печать карты целиком или ее фрагмента.


Администрирование

Администрирование системы картографического анализа осуществляется централизованно с использованием рабочего места администратора АИСТО.

К операциям администрирования относятся следующие:

  • Ведение метабазы: описание используемых БД, таблиц, полей и связей между таблицами
  • Формирование видов информации, задание атрибутов быстрого поиска
  • Работа со слоями: описание картографических слоев, тематических раскрасок и подписей, подключение видов информации
  • Управление доступом пользователей к объектам системы: программе, слоям, видам информации

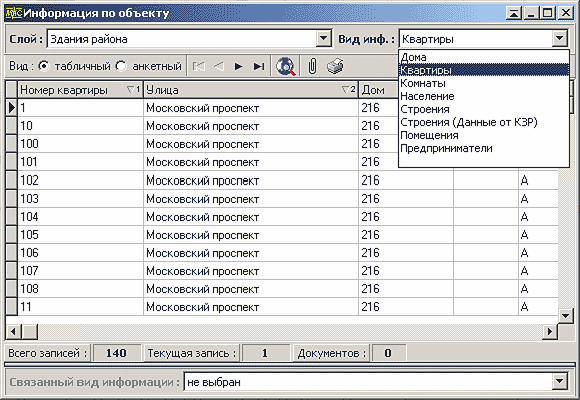

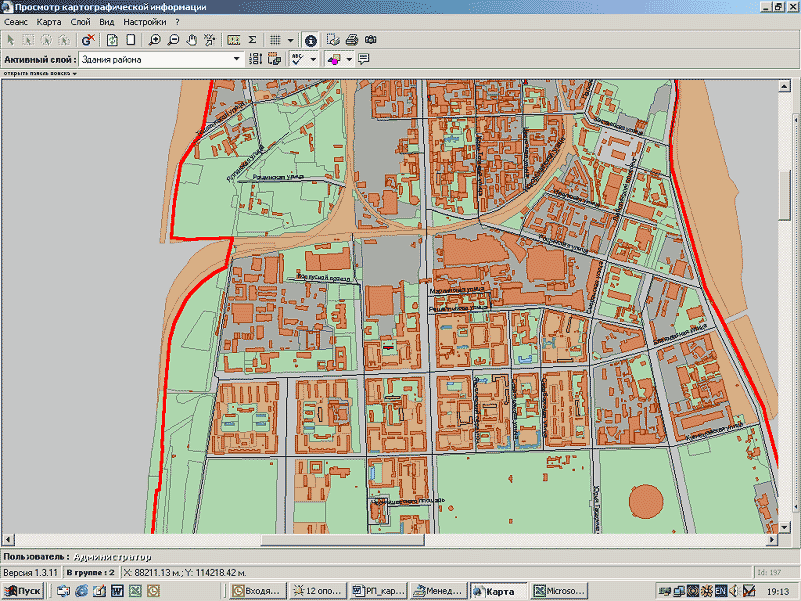

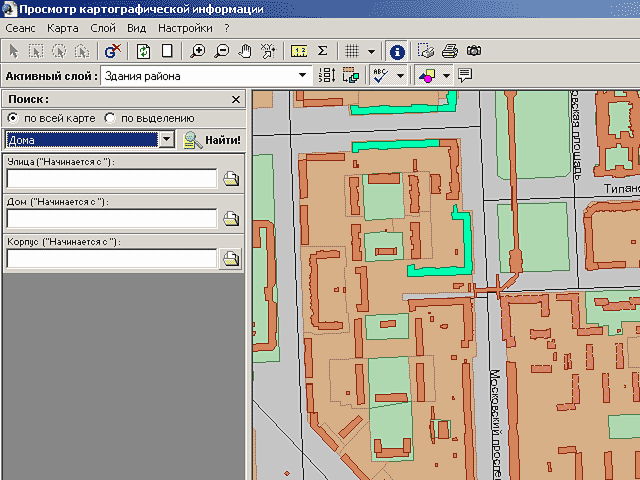

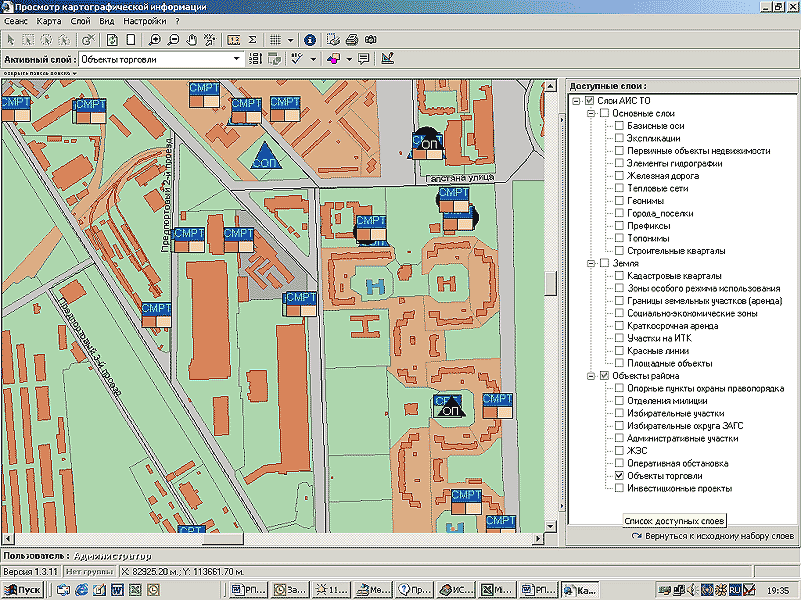

Рис.1 Внешний вид системы       Рис.2 Панель поиска объектов       Рис.3 Подключение/отключение слоев
(справа - панель проводника слоев)

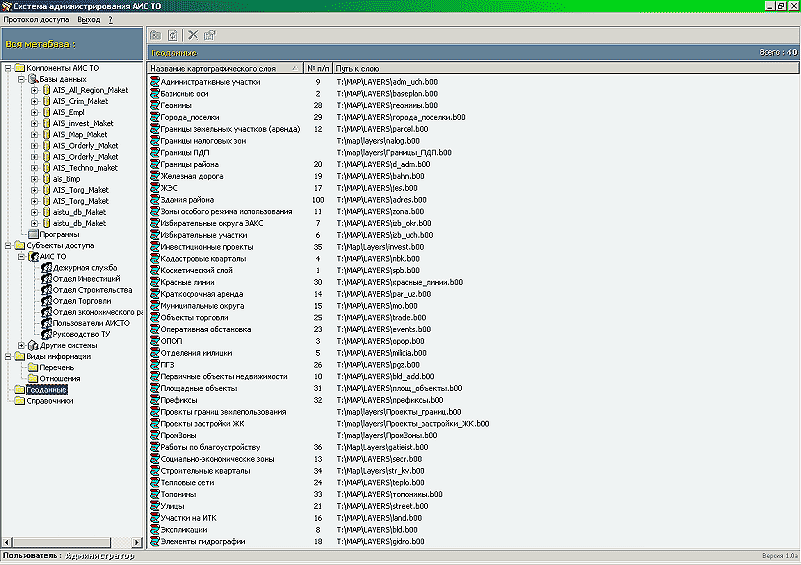

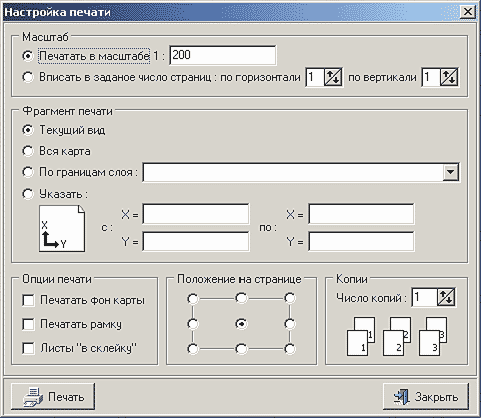

Рис.4 Панель настройки печати       Рис.5 Окно администрирования системы
