19 Сентября 2017

Неравномерность потребления ГВС

Ранее гидравлические расчеты с учетом неравномерности потребления ГВС могли производиться только в том случае, когда электронная модель составлялась с использованием элемента потребитель. Потребитель – это индивидуальный тепловой пункт(ИПТ) с описанием принципиальной схемы подключения. Для учета неравномерности требовалось, указать схему подключения, количество жителей, подключенную нагрузку и расчетные температуры на ГВС и располагаемый напор.

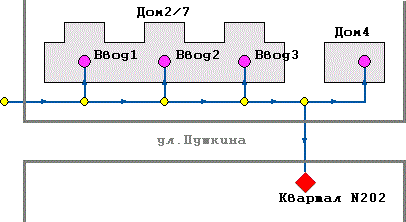

По просьбам проектировщиков была добавлена новая возможность, позволяющая учитывать неравномерность потребления нагрузки ГВС при разработке модели с обобщенными потребителями, независимо применима открытая или закрыта схема подключения ГВС. Обобщенный потребитель – используется для упрощения модели и может имитировать как работу отдельно взятого потребителя (ИТП), так и целого квартала.

Для задания Обобщенного потребителя, ранее достаточно было указать только значение суммарного расчетного расхода и требуемый минимальный располагаемый напор. Сейчас, для выполнения гидравлических расчетов с учетом неравномерности, необходимо заносить еще и суммарное количество жителей, которых обеспечивает горячей водой данный обобщенный потребитель. Для этих целей в окне информации по обобщенным потребителям произведены следующие изменения:

  • Добавили новое поле Число жителей.

  • Имеющуюся ранее статью расхода Расход на СО,СВ и закр.системы ГВС, т/ч разделили на 2 части: Расход на СО, СВ, т/ч и Расход воды на закр.системы ГВС, т/ч;

  • Аналогичным образом поступили с полем Коэфф.изменения расхода на СО,СВ и закр.системы ГВС, имеющееся поле переименовали в Коэфф.изменения расхода на СО, СВ и добавили новый параметр Коэфф.изменения расхода на закр.системы ГВС.

Чтобы выполнить расчет с учетом неравномерности потребления горячей воды необходимо:

  1. Убедиться, что установленная версия программы не ниже 8.0.0.6472.

  2. Добавить недостающие поля, для этого обновить структуру таблиц

  3. По каждому Обобщенному потребителю внести количество жителей.

  4. Если количество жителей не заполнено или 0, коэффициент неравномерности учитываться не будет, расход считается сосредоточенным.

  5. Произвести настройку расчетного модуля, а именно:

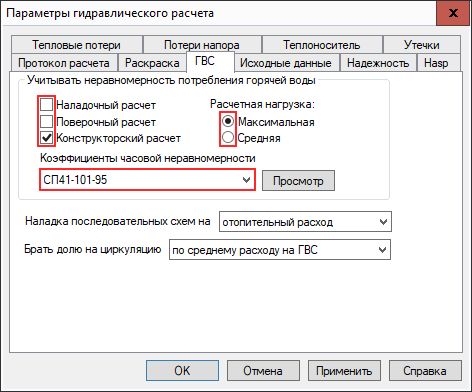

  6. Отрыть настройки расчетного модуля Задачи|ZuluThermo|Настройки|ГВС, выставить необходимые опции

  7. Флажки Наладочный расчет, Поверочный расчет, Конструкторский расчет указывают типы расчетов в которых учитывается неравномерность потребления.

  8. В группе настроек Расчетная нагрузка указывается какой расход (нагрузка при использовании потребителей) на ГВС используется при вводе данных.

  9. Выбирается нормативный документ, на основании которого будет рассчитываться коэффициент неравномерности.

    Можно добавить свой справочник или откорректировать имеющийся

Способ определения расхода, пример расчета

Каждый участок сети рассчитывается на пропуск максимального расхода. При расчете с учетом неравномерности потребления воды ГВС кластического равенства расходов, в случае слияния потоков от 2 потребителей, не будет. Расход будет определяться исходя из суммы средних расходов и суммарного значения количества жителей, обслуживаемых данным участком.

Для того, чтобы лучше понять алгоритм расчета рассмотрим несколько примеров.

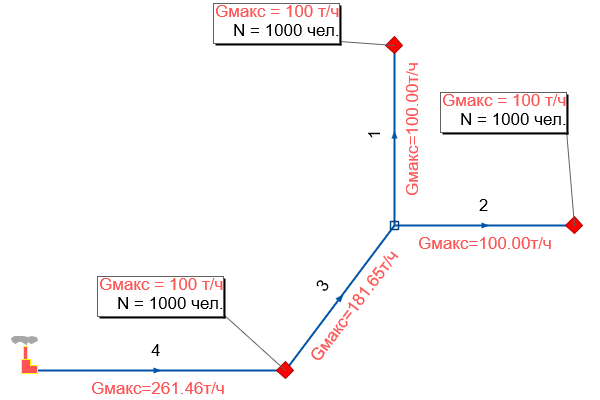

Пример 1. Задание на потребителях максимального расхода.

Схема состоит из 3 одинаковых обобщенных потребителей. Расчетный максимальный расход 100 т/ч, количество обслуживаемых потребителей 1000 человек.

Максимальный расход по 1 и 2 участку заданы на потребителях, 100 т/ч. Но для определения расхода по участку 3 требуется определение среднего расхода. Для этого воспользуемся следующей формулой (1).

(1)

Gмакс - максимальный расход, т/ч;
Gср - средний расход, т/ч;
kч - коэффициент неравномерности.

G1макс = G2макс = 100т/ч

G1ср = G2ср = 100 / 3,27 = 30,58 т/ч

k1000ч = 3,27

Максимальный расход по 3 участку не равен сумме расходов по 1 и 2 участку и определяется по формуле (2).

 (2)

Gnсоср - сосредоточенные расходы, расходы на систему отопления и вентиляцию, в примере не рассматриваются

G3ср = G1ср + G2ср = 30,58 + 30,58 = 61,16 т/ч

G3макс = 61,16 · 2,97 = 181,65 т/ч

k2000ч  = 2,97

Максимальный расход по 4 участку определим аналогичным образом.

G4ср =  91,74 т/ч

G4макс = 91,74 · 2,85 = 261.46 т/ч

k3000ч  = 2,85

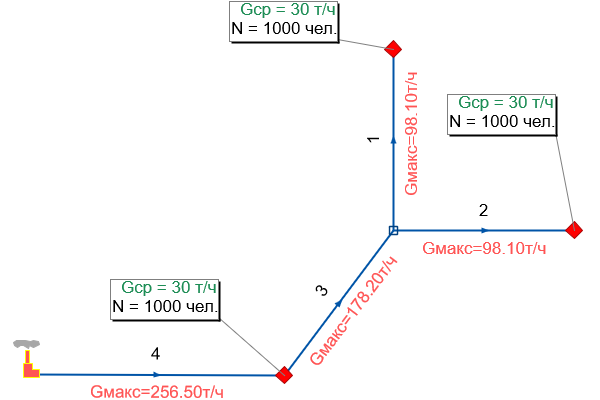

Пример 2. Задание на потребителях среднего расхода.

Схема состоит из 3 одинаковых обобщенных потребителей. Расчетный средний расход 30 т/ч, количество обслуживаемых потребителей 1000 человек.
Расчет будет немного проще, без пересчета средних расходов, т.к. они уже заданы.

Максимальный расход по 1 и 2 участку пересчитываем по формуле (1).

G1макс = G2макс = 30 · 3,27 = 98,1 /ч

k1000ч =3,27

Максимальный расход по 3 участку не равен сумме расходов по 1 и 2 участку и определяется по формуле (2).

Gnсоср - сосредоточенные расходы, расходы на систему отопления и вентиляцию, в примере не рассматриваются

G3ср =  30 + 30 = 60 т/ч

G3макс = 60 · 2,97= 178,2 т/ч

k2000ч  = 2,97

Максимальный расход по 4 участку определим аналогичным образом.

G4ср =  90 т/ч

G4макс = 90 · 2,85= 256,5 т/ч

k3000ч  = 2,85
