ZuluThermo 7.0.0.5100

17 Декабря 2013

Добавлен новый объект - Локальное сопротивление

С помощью этого объекта, можно задать сопротивление в любой точке сети, например, в том месте, где происходит резкое сужение либо расширение трубопровода или установлен диффузор (постепенное расширение), конфузор (постепенное сужение), грязевик, прибор учета.

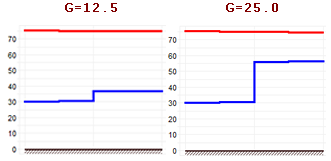

Локальное сопротивление на обратном трубопроводе

Подробное описание элемента доступно в справке.


Способы задания насосов

Добавлены новые способы задания насосных станций, например, напором/давлением до или после насосной станции. Возможные режимы работы указываются в соответствующих полях Способ задания насоса на подающем и Способ задания насоса на обратном. Варианты выбираются из списка или указываются вручную:

  • 0 (или пусто) - по умолчанию;
  • 1 - характеристикой насоса;
  • 2 - напором на насосе;
  • 3 - напор после/до насоса (с учетом геодезической отметки);
  • 4 - давление после/до насоса.


Компенсация тепловых потерь для всех потребителей тепловой сети

В предыдущих версиях тепловые потери компенсировались расходом теплоносителя только для потребителей ДО ЦТП. Теперь потери могут компенсироваться для всех потребителей тепловой сети. Данная опция выбирается в настройках гидравлического расчета.


Температура полки

Добавлена возможность указать температуру полки, на которую производится наладка ГВС. Данная опция выбирается в настройках гидравлического расчета.
Подробнее читайте здесь...


Насос на ГВС в открытой схеме

В схемы подключения потребителей с открытым водоразбором на ГВС (схемы №: 1, 2, 3, 4, 5, 6) добавлена возможность задать насос на подающем трубопроводе. Напор насоса указывается в поле Напор насоса в контуре ГВС, м.


Максимально допустимое давление на СО и ГВС

Добавилась возможность указать максимально допустимое давление в обратном трубопроводе на систему отопления и максимальное давление на систему ГВС, отдельно для каждого потребителя. В связи с этими изменениями в структуру таблицы по потребителям добавлены следующие поля: Максимальное давление в обратном тр-де на СО, м и Максимальное давление на ГВС, м.


В расчет тепловых потерь добавилось: балансодержатель, период работы трубопровода

При расчете нормативных тепловых потерь суммарно с разбивкой по месяцам добавилась возможность учитывать периоды работы (летний, зимний) каждого участка тепловой сети. Также тепловые потери можно определить для различных балансодержателей. В связи с этими изменениями в структуру таблицы по участкам добавлены следующие поля: балансодержатель, период работы подающего тр-да, период работы обратного тр-да.
Подробнее читайте здесь...


Максимальная/средняя нагрузка

Удалено поле Расчетная максимальная нагрузка на ГВС. Теперь нагрузка на ГВС указывается в поле Расчетная нагрузка на ГВС, Гкал/ч, а в Настройках расчета, выбирается средняя или максимальная нагрузка на ГВС используется пользователем при вводе данных.


Модификация справочников

Справочник по изоляции

Добавлена возможность редактировать и создавать различные теплоизоляционные материалы. Внесенные характеристики изоляции сохраняются в Справочнике по изоляции и участвуют в расчетах с учетом тепловых потерь по изоляции. Справочник может быть отредактированным пользователем по собственному усмотрению, то есть, удалены все неиспользуемые материалы, созданы собственные.
Подробнее читайте здесь...

Справочник часовой неравномерности

Добавлен Справочник по коэффициентам часовой неравномерности, что позволяет добавлять собственные и редактировать существующие графики часовой неравномерности потребления ГВС.
Подробнее читайте здесь...


Хранение настроек расчета в слое

Изменилось сохранение настроек расчета тепловой сети. В предыдущих версиях настройки хранились локально на компьютере каждого из пользователей, что приводило к различным результатам расчета одного и того же слоя. Теперь настройки гидравлического расчета сохраняются автоматически для каждого слоя отдельно.
Подробнее читайте здесь...


Раскраска результатов расчета с помощью встроенных фильтров

Для удобного анализа результатов расчета добавились новые встроенные фильтры - позволяющие окрасить тепловую сеть после проведения наладочного или поверочного расчета.
Подробнее читайте здесь...


Нормы потерь КТМ Украина

Добавлена возможность определять нормативные тепловые потери согласно КТМ 204 Украины 244-94 "Нормы и указания по нормированию расхода топлива и тепловой энергии на отопление жилых и гражданских сооружений, а также хозяйственно-бытовых нужд в Украине". Потери рассчитываются в наладочном, поверочном и расчете нормативных тепловых потерь.

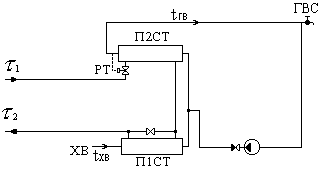

Схема подключения потребителя № 34

Добавлена новая схема подключения потребителя № 34, моделирующая работу с двухступенчатым смешанным подключением подогревателей ГВС. В данной схеме присутствует только система горячего водоснабжения.
