ZuluThermo 6.0.0.3526

26 Сентября 2009

ZuluThermo

Новая схема ЦТП №29

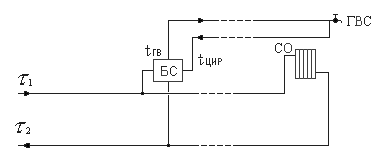

Добавлена новая схема ЦТП №29, моделирующая работу бака смесителя для открытой схемы ГВС.

Моделируется устройство (бак смеситель), которое смешивает сетевую воду подающего и обратного трубопроводов с водой циркуляционного контура ГВС так, чтобы в подающем трубопроводе контура ГВС температура воды была постоянно равна заданному значению.

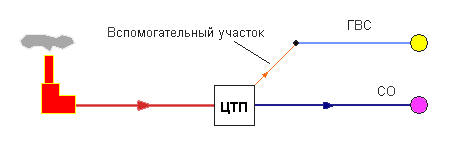

Ветка сети на систему отопления проходят в этой схеме через узел без изменений. Поскольку Данный узел имеет один вход и два выхода (контур ГВС и контур системы отопления), то контур ГВС при изображении сети должен подключаться через вспомогательный участок.

Тепловая "подпитка" на участке
В предыдущих версиях на участках можно было задавать значения дополнительных потерь тепла. Такие потери, например, могут моделировать наличие трубопроводов спутников. Для подающего и обратного трубопроводов значения дополнительных потерь заносились в поля базы по участкам:

Q1_pod - Дополнительные потери тепла под.тр-да, ккал
Q1_obr - Дополнительные потери тепла обр.тр-да, ккал

При этом значения потерь должны были задаваться обязательно положительным числом.

Теперь добавлена возможность задавать в этих полях отрицательные значения. Расчет будет это воспринимать не как потерю, а как поступление дополнительного тепла в систему (тепловая подпитка). При этом температура теплоносителя на выходе из участка (при отсутствии других тепловых потерь) будет выше температуры на входе в участок.
Новая возможность позволяет имитировать поступление в сеть дополнительной тепловой энергии, независимо от источника его происхождения, например, от греющих контуров других технических объектов, утилизирующих свое тепло и т.п.
