История изменений

6 февраля 2019

Задание локальных сопротивлений коэффициентом пропускной способности

Для моделирования оборудования, установленного на водопроводных сетях, в версии программы ZuluHydro 8.0.0.6976 была добавлена возможность задавать локальные сопротивления коэффициентом пропускной способности.

Коэффициент пропускной способности — величина, численно равная расходу среды с плотностью 1000 кг/м³ протекающей через арматуру при перепаде давлений в 1 бар (10 м. вод. столба), выраженная в м³/ч.

Для расчёта величины потери давления на локальном сопротивлении можно использовать следующую формулу:

ΔP = 0,1·(G/K_vs)²,

где:	ΔP — потеря давления на локальном сопротивлении, м
	G — расход, м3/ч
	Kvs — коэффициент пропускной способности, м3/ч

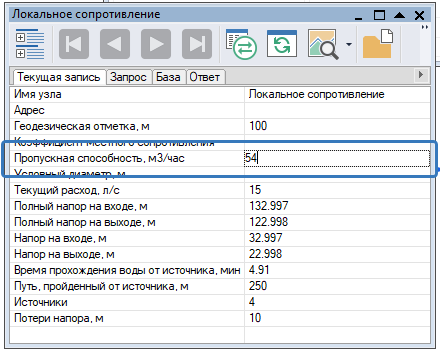

Для добавления поля Пропускная способность, м³/час, необходимо:

• установить обновление версии — 8.0.0.6976 и выше
• выполнить обновление структуры таблиц для для стационарных расчетов
