ZuluHydro 6.0.0.3210

14 Октября 2008

Моделирование аварий на трубопроводе

В расчет режимов водопроводной сети (поверочный расчет) добавлена возможность назначать места разрывов на участках трубопроводов, не изменяя базовой топологии сети.

Для задания разрыва на трубопроводе, прежде всего нужно на панели ZuluHydro в закладке Поверочныйустановить опцию Разрывы сети. При этом на панели появится табличка для описания мест разрывов.
Теперь следует указать нужный участок сети (чтобы он замигал) и нажать кнопку "+" справа от таблицы. ID участка появится в поле ID таблицы. В поле Место разрыва нужно задать место разрыва на участке в процентах от его длины, начиная с начала участка. В поле Площадь отверстия нужно задать площадь разрыва трубопровода в квадратных сантиметрах. В поле Глубина можно задать глубину на которой находится середина отверстия разрыва, если происходит истечение под уровень (по умолчанию 0).
Указанным способом можно задать несколько мест разрыва, но на одном учстке не более одного.
Расчет при моделировании разрывов сети следует проводить с установленной опцией Фиксированный отбор.

Для записи результатов по местам разрыва трубопровода, в таблицу по участкам добавлены поля:

Kbreak - Место разрыва (значение от 0 до 1)
Hbreak - Напор в точке разрыва, м
Gbreak - Утечка, м3/час

Для добавления новых полей в структуру таблицы по участкам нужно в закладке Сервис панели ZuluHydro после выбора нужного слоя нажать кнопку Обновить структуры таблиц для стационарных расчетов.

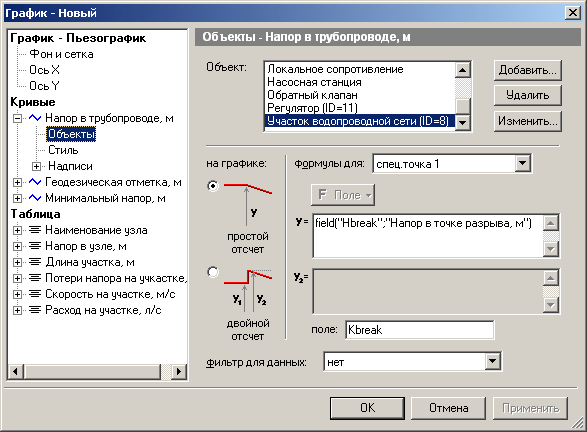

Точка разрыва не является штатным узлом сети. Для отображения ее на пьезографике следует дополнить кривуюНапор в трубопроводе шаблона пьезографика новым объектом - участком водопроводной сети, как показано на рисунке:

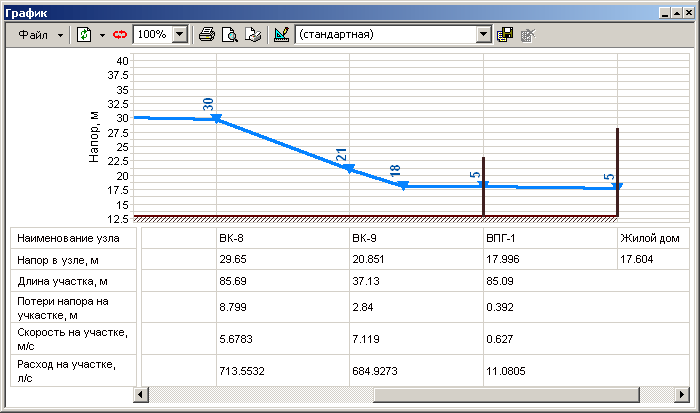

В этом случае, при наличии разрыва в трубопроводе, на пьезографике отобразится дополнительная точка в месте разрыва с напором, равным напору в точке разрыва:
