ГИС Zulu 5.2.0.2182

21 Декабря 2005

Трансформация векторных и растровых данных

В новой версии расширены возможности по трансформации пространственных данных.

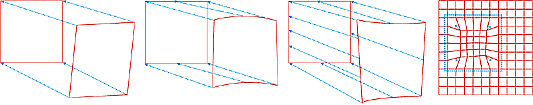

Как к растровым объектам, так и к векторным слоям могут быть применены следующие операции:

  • Сдвиг (перемещение на заданное расстояние);
  • Масштабирование (сочетание сдвига, пропорционального увеличения/уменьшения и поворота);
  • Аффинная и проективная трансформация (аппроксимация полиномами 1й - 3й степени);
  • Локально-аффинная трансформация («резиновый лист»).

Указанные преобразования возможны как для выбранной группы объектов одного слоя, так и одновременно для нескольких слоев.

Подробнее см. раздел описания Трансформация данных.


Добавление растров в карту

В предыдущих версиях для добавления растрового файла в карту требовалось предварительно создать описатель растрового объекта (пункт Задать меню Растр), а затем добавить в карту созданный описатель (меню Карта, Добавить слой). При этом создание растрового объекта требует задать с клавиатуры точки привязки, которые в некоторых случаях заранее неизвестны и их приходиться формально придумывать.

Подготовка растрового файла средствами системы (устранение искажений, обрезание полей и т.д.) в предыдущих версиях могла осуществляться в основном только для планшетов с заданными крестами методом резинового листа (меню Растр,Корректировка)

Новая версия позволяет добавлять в карту непосредственно растровый файл, задать в экранном редакторе его привязку, при необходимости трансформировать, и затем сохранить результаты трансформации и описатель растрового объекта.

Для добавления растрового файла в карту нужно:

  1. Вызвать диалог добавления слоя (меню Карта, Добавить слой)
  2. В списке диалога Тип файлов, выбрать строку Растровые файлы (*.bmp;*.pcx;*.tif;*.gif;*.jpg;*.png)
  3. Открыть требуемый растровый файл. Выбранный файл будет добавлен в список слоев карты и его изображение появится в центре окна карты.

Для дальнейшей привязки растрового файла можно войти в редактор соответствующего ему слоя. Сохранить описатель растрового объекта (ZRS) можно в редакторе через команду контекстного меню (правая клавиша мыши) Сохранить растровый объект. При выходе из редактора, если объект не сохранен, появится предложение его сохранить.


Группировка полей в браузере баз данных

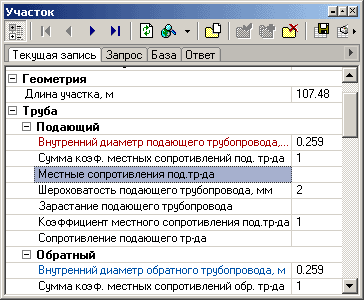

В редакторе баз данных появилась возможность задания групп полей с тем, чтобы в браузере баз данных поля были сгруппированы в древовидный список (см. рисунок):

Для того, чтобы заданное поле принадлежало какой-то группе, нужно указать имя этой группы в настройках этого поля в редакторе запроса. Для задания подгруппы следует использовать знак «\» (обратная косая черта) или «/» (косая черта).

Традиционный вид и сгруппированный вид текущей записи в браузере могут переключаться кнопкой  на панели инструментов браузера.
