Опыт использования ZuluGIS: «Вологдаоблкоммунэнерго» в г. Красавино

18 июля 2024

Опыт использования ZuluGIS: «Вологдаоблкоммунэнерго» в г. Красавино

Создание электронной схемы тепловой сети и проведение наладочного расчёта

О предприятии и ТЭЦ

Государственное энергетическое предприятие «Вологдаоблкоммунэнерго» базируется в Вологодской области. Главный офис расположен в городе Вологда, а непосредственно газотурбинная ТЭЦ –на границе двух областей (Вологодской и Архангельской) в городе Красавино. Станция обеспечивает его тепловой энергией, а также занимается обеспечением электроэнергией людей и предприятия на территории двух выше перечисленных областей.
Станция имеет значимое влияние для экономики области (рис. 1). Работа Красавинской ГТ ТЭЦ позволила свести к минимуму риски отключения потребителей Великоустюгского энергоузла, существенно уменьшить потери электроэнергии и мощности. Потери в сетях восточных районов уменьшились на 14,2 процента за счёт оптимизации технической составляющей электросети.

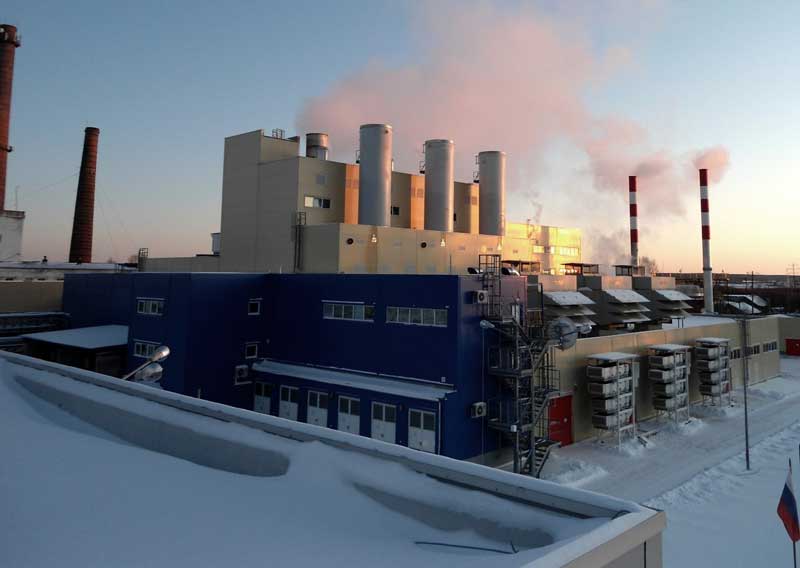

Рис. 1. Красавинская газотурбинная ТЭЦ
Рис. 1. Красавинская газотурбинная ТЭЦ

На ТЭЦ установлены три швейцарские турбогенераторные установки электрической мощностью 14400 кВт каждая. Подогрев воды происходит в пароводяных подогревателях и встроенных газоводяных подогревателях котлов-утилизаторов. Котлы-утилизаторы производят 19 тонн пара, используемого для работы турбин, в час.

Приобретение ZuluGIS

До приобретения программы все схемы тепловых сетей предприятия были векторно начерчены в других программах, однако не имелось большого удобства и информативности в таком случае. В схеме содержались лишь данные диаметров труб с названиями участков, не имея под собой базы данных с другими характеристиками, например, тип прокладки тепловой сети, период работы участка, теплоизоляционный материал трубопровода.

Для обеспечения работы тепловой сети города, для создания её актуальной схемы, для расчёта диаметра и мест установки шайб, для расчёта элеваторов и диаметра их сопел, предприятие приобрело программный продукт, разработанный ООО «Политерм», ZuluGIS, а также модуль наладочного расчёта ZuluThermo.

Электронная схема тепловой сети в ZuluGIS

Ознакомившись с ZuluGIS, предприятие приступило к работе по схеме, которая проходила в несколько этапов:

  1. Для начала, с помощью спутниковых карт, был нанесён слой со всеми домами города, подключёнными к тепловой сети предприятия (рис. 2). На схеме имеются дома с системой отопления, а также с системой отопления вместе с горячим водоснабжением;

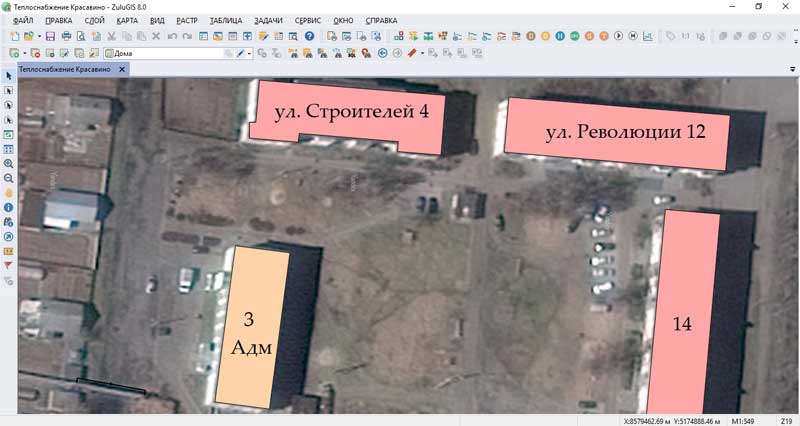

    Рис. 2. Слой со зданиями
    Рис. 2. Слой со зданиями

  2. После создания подложки было решено актуализировать схему, сделав расчётный слой. Источником является Красавинская ТЭЦ, имеющая несколько подключений к разным насосным станциям и центральным тепловым пунктам (рис. 3). Участки разного вида прокладки было решено отметить по-разному, надземная прокладка это или подземная, с каналом или без, подвальная и т.д., программа предоставляет такую возможность, воспользовавшись разделом Темы;

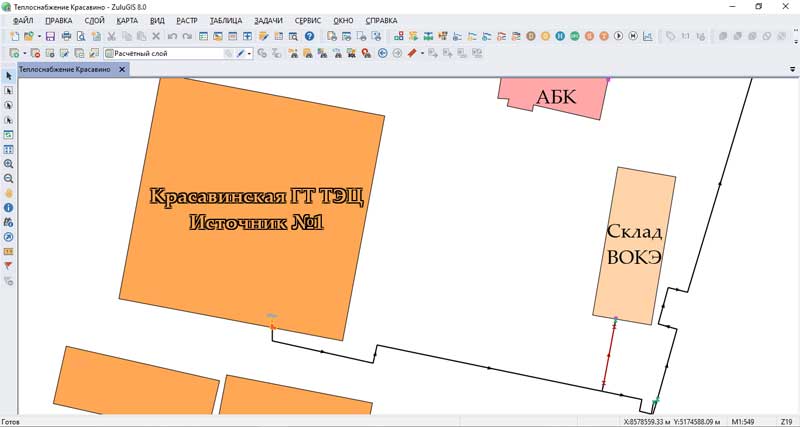

    Рис. 3. Расчётный слой
    Рис. 3. Расчётный слой

    Каждому участку было присвоено своё название, которое те «унаследовали» от старых схем (рис. 4). Каждая надпись была определённого шрифта и цвета для обеспечения удобства чтения схемы.

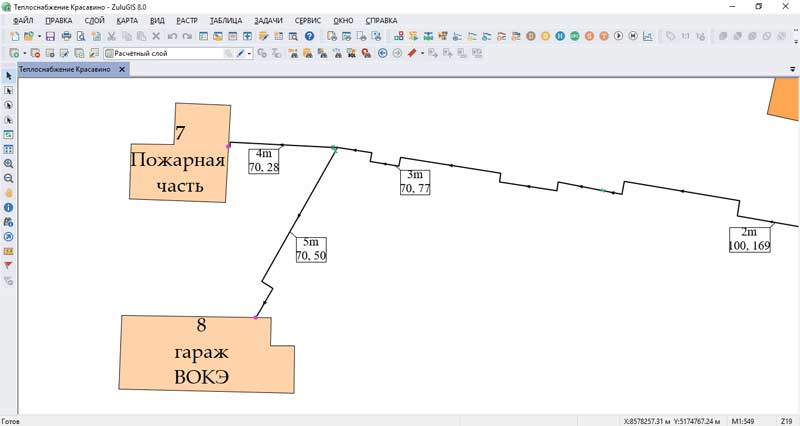

    Рис. 4. Названия участков
    Рис. 4. Названия участков

  3. Был создан отдельный слой с условными обозначениями, который использовался при экспорте карты в формат PNG (рис. 5).

    Рис. 5. Легенда карты
    Рис. 5. Легенда карты

Работа с базами данных в ZuluGIS

После печати бумажного экземпляра схемы тепловой сети предприятие сосредоточилось на заполнении данных для наладочного расчёта и создании информативной базы данных с фотографиями объектов для электронной схемы: потребителей, задвижек, участков, перемычек, источника. Это было сделано с целью наглядности мест и объектов схемы.

Для реализации намеченных целей были созданы поля с типом BLOB (рис. 6).

Рис. 6. Фотографии тепловых объектов
Рис. 6. Фотографии тепловых объектов

Также были созданы инструкции к графам, перенеся их из справки, для быстрого нахождения информации по определённой графе (рис. 7).

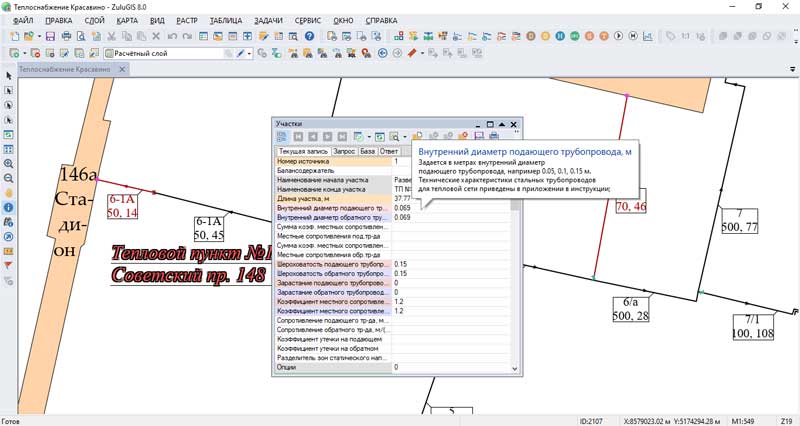

Рис. 7. Справка внутри слоя
Рис. 7. Справка внутри слоя

И, напоследок, были созданы несколько текстовых полей с информацией для быстрых и точных запросов по базе (рис. 8).

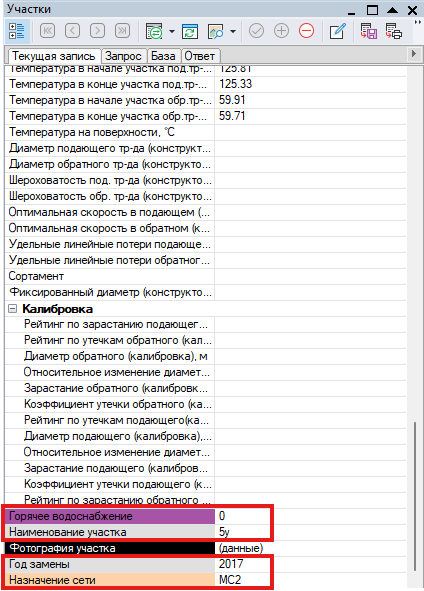

Рис. 8. Дополнительные поля «Горячее водоснабжение», «Наименование участка», «Год замены» и «Назначение сети»
Рис. 8. Дополнительные поля «Горячее водоснабжение», «Наименование участка», «Год замены» и «Назначение сети»

Наладочный расчёт в обновлённой ZuluGIS с помощью модуля ZuluThermo

25 ноября 2021 года программный продукт ZuluGIS, а также модуль наладочного расчёта ZuluThermo системы теплоснабжения были обновлены до версии ZuluGIS 2021, в которой было произведено множество доработок.
Было принято решение приобрести новую версию программы, затем немного доработать электронную схему, а также провести наладочный расчёт.
В последующие месяцы был выполнен наладочный расчёт для потребителей, а также высчитаны некоторые показатели для участков тепловых сетей, например, расход воды в трубопроводах (рис. 9).

Рис. 9. База данных после проведения наладочного расчёта
Рис. 9. База данных после проведения наладочного расчёта

На предоставленном рисунке мы видим результат наладки, который предоставляет нам важные параметры, например, диаметр шайбы на подающем трубопроводе.
Согласно наладочному расчёту в ZuluGIS мы рекомендовали управляющим компаниям и прочим потребителям (юридическим лицам) заменить, а в некоторых случаях и установить шайбы на определённых участках тепловой сети, что даёт существенную экономию ресурсов для станции, а также позволяет отрегулировать температуры в домах и нежилых помещениях (рис. 10).

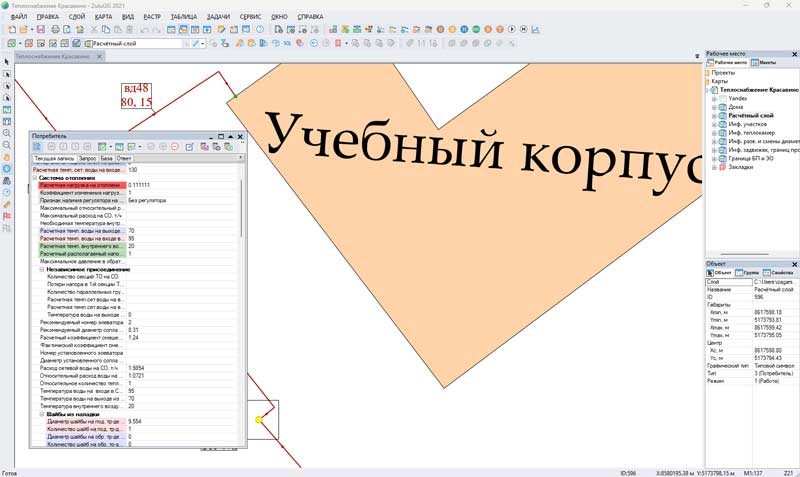

Рис. 10. Результат наладочного расчёта на примере учебного корпуса школы
Рис. 10. Результат наладочного расчёта на примере учебного корпуса школы

Таким образом, была создана электронная схема тепловой сети ГЭП «Вологдаоблкоммунэнерго» с базой данных всей тепловых объектов на карте города, которая по сей день помогает решать ключевые вопросы в области тепловых сетей г. Красавино.
Программа ZuluGIS позволила быстро и качественно создать и проработать электронную схему, систематизировать имеющиеся данные в цельную базу, использованную для наладочного расчёта, который помог добиться нужных показателей тепла в жилых домах и других помещениях нашего города.
ГЭП «Вологдаоблкоммунэнерго» в будущем рассматривает возможность расширения тепловой сети и проведение наладочных расчётов для будущих потребителей с помощью модуля ZuluThermo и рекомендует программный продукт ZuluGIS и его модули другим компаниям для приобретения.
