Подбор регуляторов прямого действия фирмы Danfoss
Подбор регуляторов производится для узловых элементов с типом Дросселирующий узел со следующими режимами: Вычисляемая шайба, Устанавливаемая шайба, Регулятор напора, Регулятор давления в подающем, Регулятор давления в обратном, Регулятор напора на обратном. Исходные данные для подбора оборудования (давления, температура, расход) определяются по результатам наладочного расчета.

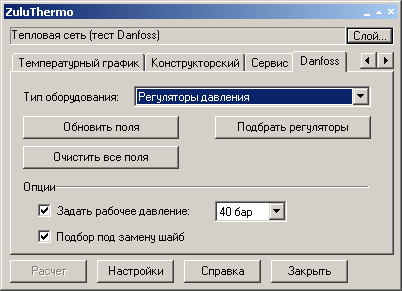

После того как наладочный расчет корректно выполнен, для подбора регуляторов фирмы Danfoss нужно перейти в закладку Danfossи в списке Тип оборудования выбрать Регуляторы давления.
Рабочее давление регулятора определяется по наладочному расчету. При включенной опции Задать рабочее давление, давление можно задать вручную.
Оборудование подбирается для регуляторов давления и регуляторов перепада давления.
При включенной опции Подбор под замену шайб, оборудование будет так же подбираться и для дросселирующих узлов с шайбами, которые можно будет в дальнейшем заменить соответствующими регуляторами. При расчете под замену шайбы, шайба должна быть установлена только либо на подающем, либо на обратном трубопроводе. Если дросселирующий узел имеет шайбы на обоих трубопроводах, при подборе оборудования будет выдано сообщение об ошибке.
В базу данных по дросселирующим узлам должны быть добавлены следующие поля:
| Поле | Название | Описание |
| DanDy | Ду трубы, мм | Условный диаметр прохода трубы |
| DanT | Температура в месте установки, °C |
Температура теплоносителя в месте установки шайбы/регулятора |
| DanP1 | Давление до, бар | Давление до клапана |
| DanP2 | Давление после, бар | Давление после клапана |
| DandP | Регулируемый перепад давлений, бар | Поддерживаемый регулятором перепад давления (только для РПД) |
| DanKlType | Тип клапана | Тип клапана по классификации Danfoss |
| DanKlCode | Код клапана | Код регулирующего клапана, используемый для заказа у Danfoss или партнеров |
| DanKlDy | Ду клапана, мм | Условный диаметр прохода клапана |
| DanKlKvs | Условная пропускная способность, м3/ч | Условная пропускная способность клапана |
| DanKlPy | Рабочее давление клапана, бар |
Наибольшее избыточное рабочее давление при температуре рабочей среды 20 °С, при котором обеспечивается заданный срок службы соединений трубопроводов и арматуры, имеющих определенные размеры, обоснованные расчетом на прочность при выбранных материалах и характеристиках прочности их при температуре 20 °С |
| DanKlMat | Материал клапана | Материал корпуса клапана |
| DanKlZ | Коэффициент кавитации |
Z - конструктивная характеристика клапана, используется при определении максимальных потерь давления на элементе |
| DanRbType | Тип регулирующего блока |
В зависимости от типа регулятора устанавливаются различные управляющие блоки. AFD - регулятор "после себя"; AFA - регулятор "до себя"; AFP - регулятор перепада давления |
| DanRbCode | Код регулирующего блока | Код регулирующего блока, используемый для заказа у Danfoss или партнеров |
| DanRbPmin | Нижняя настройка, бар | Нижний предел диапазона настройки регулирующего блока |
| DanRbPmax | Верхняя настройка, бар | Верхний предел диапазона настройки регулирующего блока |
| DanRbP | Текущая настройка, бар | Текущая требуемая настройка регулятора |
| DanItType | Тип импульсной трубки |
Тип импульсной трубки для комплектации регулятора расхода/давления |
| DanItCode | Код импульсной трубки |
Код импульсной трубки, используемый для заказа у Danfoss или партнеров |
| DanItNum | Количество | Количество единиц для заказа |
Для добавления полей следует нажать кнопку Обновить поля.
Для очистки значений в полях по регуляторам Danfoss следует нажать кнопку Очистить все поля.
Для подбора оборудования нужно нажать кнопку Подобрать регуляторы.

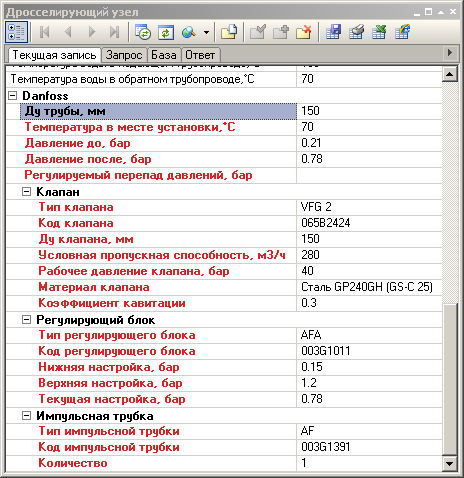

Поля результатов заполнятся информацией по подобранным регуляторам Danfoss:
