Наладочный расчет

Основные свойства наладочного расчета

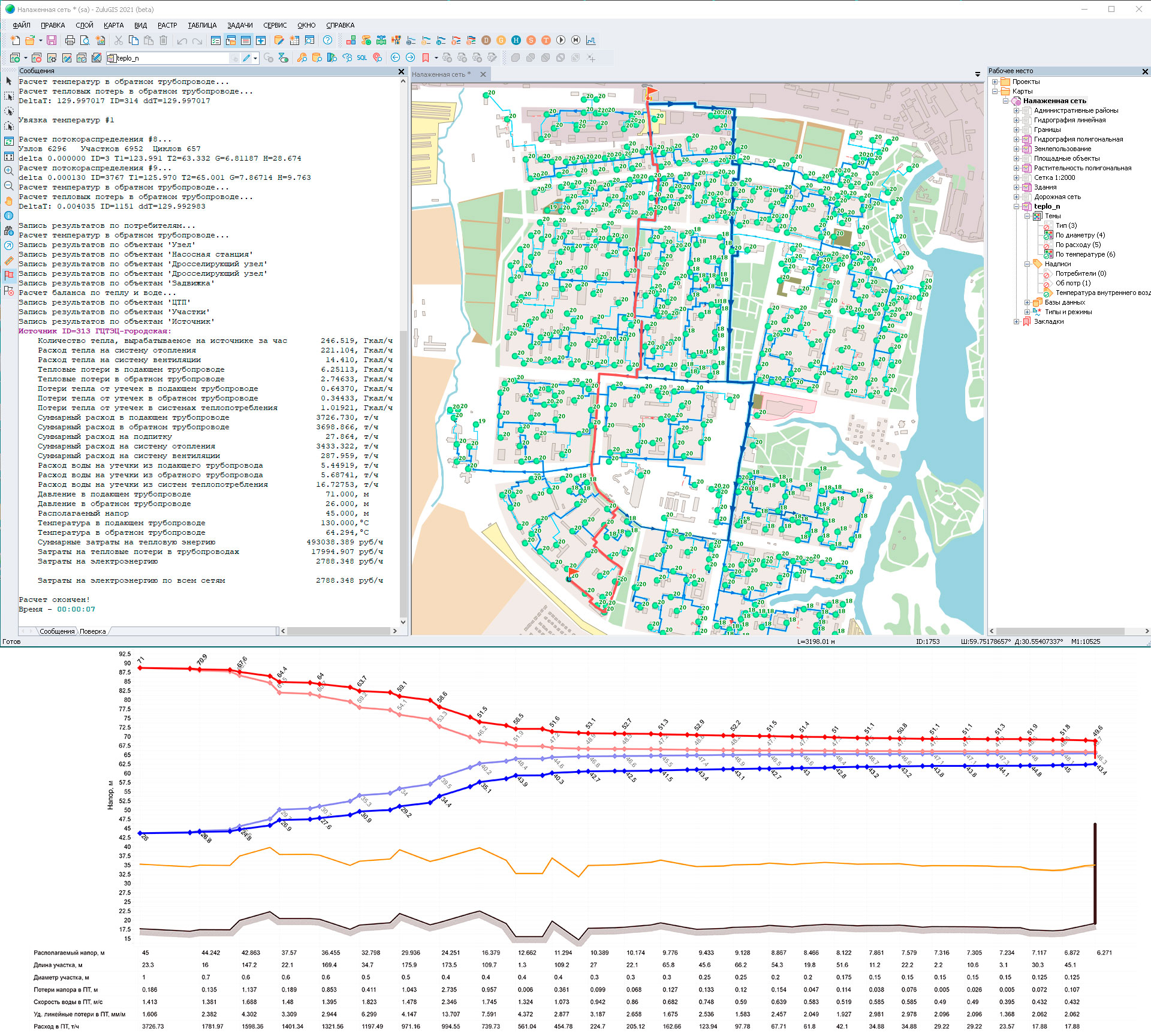

Online справка ZuluThermo «Наладочный расчет»

Цель наладочного расчета

Основная задача наладочного расчета подобрать диаметры дроссельных шайб и сопел элеваторов для обеспечения каждого потребителя оптимальным количеством воды и тепловой энергии за счет гашения избыточного напора.


Проверка пропускной способности тепловой сети

В ходе расчета проводится проверка сети на пропуск расчетных расходов. При недостатке располагаемого напора на одном или нескольких потребителях определяется минимально необходимый напор на источнике.

Наладочный расчет является приемом для выполнении наладочных мероприятий и производится на максимально возможные расходы в сети при условиях:

  • расходы теплоносителя на СО и СВ определяются по расчетным нагрузкам на расчетную температуру наружного воздуха.
  • расходы на систему ГВС определяются на температуру полки.


Расчет с учетом тепловых потерь

Расчет можно выполнять с учетом увеличения циркуляции для компенсации остывания теплоносителя по пути следования к потребителям.
Тепловые потери определяются с учетом вида прокладки трубопроводов по нормам, либо по фактическим параметрам изоляции.


Схемы присоединения потребителей и ЦТП

Наладка выполняется для потребителей и ЦТП с различными схемными решениями. Для СО - прямое подключение, элеваторное или насосное смешение, независимое присоединение через ТО. Для ГВС - открытая схема или закрытые одноступенчатые и двухступенчатые схемы (смотреть все...).


Определение диаметров шайб и места их установки

Производится расчет диаметров кустовых шайб на сети, ограничительных и подпорных шайб на СО и СВ, циркуляционных шайб на ГВС.
Места установки шайб определяются в зависимости от гидравлического режима.

Результаты наладочного расчета наглядно проиллюстрированы на изображениях ниже. Слева представлены результаты поверочного расчета не налаженой сети, справа совмещение результатов расчета налаженой сети с предыдущим расчетом (не налаженой сети).Цвет символа потребителя характеризуют температуру внутреннего воздуха внутри отапливаемого здания: синий цвет меньше 14 °C, зеленые от 14°C  до 22 °C, красные выше 22 °C. Дополнительно, температура внутреннего воздуха представлена на схеме в виде надписей. Видно, что после проведения наладочных мероприятий, благодаря равномерному распределению теплоносителя между потребителями общий сетевой расход в подающем трубопроводе уменьшился с 4976 до 3726 т/ч. Снижение расхода позволило увеличить располагаемый напор у потребителей и подобрать ограничительную шайбу.

Слева поверочный расчет не налаженой сети (без шайб), справа совмещение результатов расчета налаженой и не налаженой сети

Расчет сложных сетей

Количество элементов, входящих в налаживаемую сеть не ограничено.
Можно рассчитывать сети, работающие одновременно от нескольких источников.
Расчет сети с каскадным подключением потребителей к источнику через один или несколько ЦТП производится за один проход.
Возможен расчет как неавтоматизированной(без регуляторов отопления или расхода на СО, СВ и регуляторов температуры ГВС) так и частично автоматизированной тепловой сети.

Наладочный расчет позволяет:

  • моделировать расчетный режим работы системы теплоснабжения;
  • осуществить проверка пропускной способности тепловой сети;
  • снижать количество циркуляционной и подпиточной воды, за счет рационального управления гидравлическим режимом работы тепловых сетей;
  • выявлять участки тепловой сети, лимитирующие пропускную способность;
  • производить расчет частично автоматизированной тепловой сети с учетом средств автоматического регулирования, установленных на потребителях или в центральных тепловых пунктах;
  • в случае отсутствия средств автоматического регулирования, подбирать параметры и место установки дросселирующих устройств, обеспечивающих гашение избыточного располагаемого напора;
  • осуществлять наладку сети с увеличением циркуляции для компенсации остывания теплоносителя по пути следования к потребителям.

См. также: Поверочный расчет тепловой сети
