Изменения в расчетах ЦТП с двухступенчатой смешанной схемой присоединения теплообменных аппаратов ГВС
Начиная с версии 5.2.0.2292 в пакете расчетов тепловых сетей ZuluThermo внесено ряд изменений в расчеты ЦТП с двухступенчатым смешанным присоединением теплообменников ГВС.
Принцип расчета ЦТП с двухступенчатым смешанным подключением ТО на ГВС во многом похож на расчет одноступенчатых схем ЦТП с параллельным ТО на ГВС, о котором можно прочесть в предыдущей статье об обновлениях.
В обновленной версии расчетов пользователь может задавать на ЦТП испытательные параметры ТО для обоих ступеней, температуру холодной и горячей воды, и прорисовывать подключенную к ЦТП квартальную сеть ГВС как без циркуляции, так и с циркуляцией.
Расчет сети ЦТП и сети ГВС производится совместно. В этом случае тепловая нагрузка на ГВС и циркуляцию, а также температура воды, на входе второго контура ТО не задается на ЦТП, а определяется в ходе расчета квартальной сети ГВС.
Подключение сети ГВС к ЦТП при отображении схемы осуществляется через дополнительный участок. Один конец этого участка соединяется с ЦТП, второй конец обязательно должен быть соединен с простым узлом (камера, разветвление и т.д.)

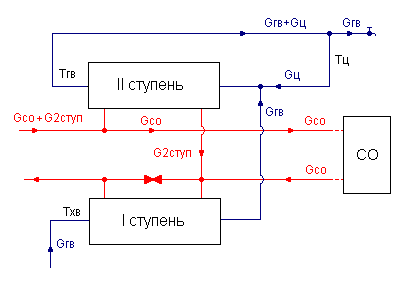

Схемы ЦТП с двухступенчатым смешанным присоединением ТО ГВС те же, что и раньше: 2, 5, 8, 10. Если через дополнительный участок к ЦТП ничего не подключено, то расчет этих схем проходит как и раньше (без циркуляции и при заданной на самом ЦТП нагрузке на ГВС).
Новые поля базы данных по потребителям для схем ЦТП с двухступенчатым смешанным присоединением теплообменных аппаратов на ГВС
Поля исходных данных:
| Поле | Тип | Название |
| Tgv | Число | Температура горячей воды для закрытой ГВС,°C |
| Thv | Число | Температура холодной воды для закрытой ГВС,°C |
| Hgv2_ras | Число | Располагаемый напор 2 контура ГВС, м |
| Hgv2_obr | Число | Напор в обратнике 2 контура ГВС, м |
| Q_i_niz | Число | Исп. тепловая нагрузка I ступени, Гкал/час |
| T11_i_niz | Число | Исп. температура на входе 1 контура I ступени,°C |
| T12_i_niz | Число | Исп. температура на выходе 1 контура I ступени,°C |
| T21_i_niz | Число | Исп. температура на входе 2 контура I ступени,°C |
| T22_i_niz | Число | Исп. температура на выходе 2 контура I ступени,°C |
| Q_i_verh | Число | Исп. тепловая нагрузка II ступени, Гкал/час |
| T11_i_verh | Число | Исп. температура на входе 1 контура II ступени,°C |
| T12_i_verh | Число | Исп. температура на выходе 1 контура II ступени,°C |
| T21_i_verh | Число | Исп. температура на входе 2 контура II ступени,°C |
| T22_i_verh | Число | Исп. температура на выходе 2 контура II ступени,°C |
Следует отметить, что потери напора в первом контуре теплообменного аппарата раньше вычислялись с учетом числа параллельных групп, числа секций в группе и потерь напора в одной секции.
Теперь желательно, чтобы потери напора соответствовали потерям напора при испытательном расходе первого контура. Поэтому теперь рекомендуется все потери первого контура ТО при испытательном расходе целиком задавать в поле Hsec_niz - "Потери напора в одной секции I ступени, м" иHsec_verh - "Потери напора в одной секции II ступени, м", а в поля Nsec_niz, Ngr_niz, Ngr_verh,Ngr_verh заносить единицу.
Поля для результатов:
| Поле | Тип | Название |
| Gniz | Число | Расход 1 контура I ступени ТО ГВС, т/ч |
| G2_niz | Число | Расход 2 контура I ступени ТО ГВС, т/ч |
| Q_niz | Число | Тепловая нагрузка I ступени, Гкал/час |
| T11_niz | Число | Температура на входе 1 контура I ступени,°C |
| T12_niz | Число | Температура на выходе 1 контура I ступени,°C |
| T21_niz | Число | Температура на входе 2 контура I ступени,°C |
| T22_niz | Число | Температура на выходе 2 контура I ступени,°C |
| Gverh | Число | Расход 1 контура II ступени ТО ГВС, т/ч |
| G2_verh | Число | Расход 2 контура II ступени ТО ГВС, т/ч |
| Q_verh | Число | Тепловая нагрузка II ступени, Гкал/час |
| T11_verh | Число | Температура на входе 1 контура II ступени,°C |
| T12_verh | Число | Температура на выходе 1 контура II ступени,°C |
| T21_verh | Число | Температура на входе 2 контура II ступени,°C |
| T22_verh | Число | Температура на выходе 2 контура II ступени,°C |
Если этих полей в структуре таблиц по ЦТП еще нет, то для их добавления нужно в закладке Сервис панели ZuluThermo после выбора нужного слоя нажать кнопку Обновить структуры таблиц.
