Печать карты по габаритам слоя на листе произвольного формата


Пред.		След.

Рассмотрим вариант печати карты с макетом. Карта будет печататься в по габаритам слоя тепловой сети, масштаб будет выбран автоматически. Печать осуществим в файл формата PDF на бумаге размера 1000 мм на 1500мм. Получившийся результат в дальнейшем можно отнести в типографию для печати на большом размере бумаги. Стандартный офисный принтер не предназначен для работы с большими форматами, однако PDF-принтер такую возможность предоставляет. Если вы планируете повторить данный пример и у вас ещё не установлен PDF-принтер, рекомендуется установить его заранее.

Откройте карту для печати.

Создайте новый макет, для этого выберите меню Карта|Макеты... и нажмите кнопку Создать.
Произведите настройку принтера, для этого выберите пункт меню Файл|Принтер... В разделе Принтер выберите Adobe PDF.
В разделе Бумага выберите размер Особый размер страницы.
В разделе Ориентация выберите Книжная.

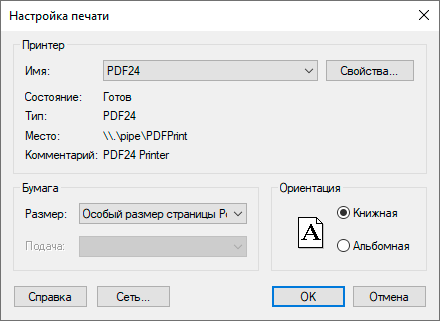

Рисунок 1007. Настройка принтера
Нажмите кнопку Свойства.... Во вкладке Макет нажмите кнопку Дополнительно.... В открывшемся диалоге Дополнительные возможности PDF нажмите кнопку Особый размер страницы, введите ширину и высоту листа и нажмите кнопку ОК.

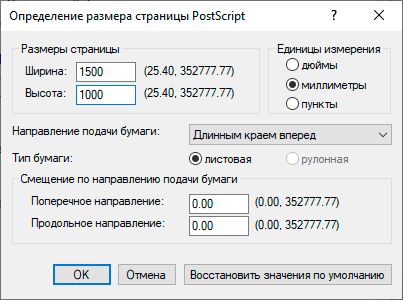

Рисунок 1008. Настройка принтера
Нажмите кнопку ОК.
Задайте параметры страниц макета. Выберите пункт меню Файл|Параметры страницы. Во вкладке Макет в разделе Размер листа укажите формат custom, введите ширину и высоту листа, в разделе Ориентация - Книжная. Нажмите кнопку OK.

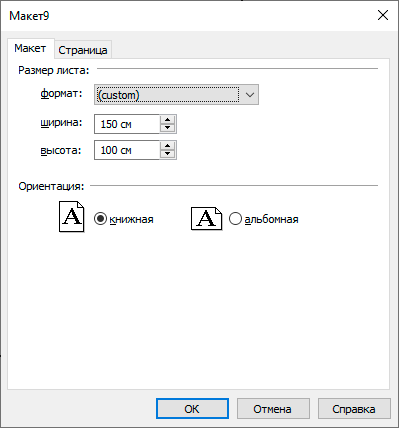

Рисунок 1009. Настройка страницы

После произведенных настроек размер листа печати и макета должны совпадать, то есть пунктирная линия листа будет повторять сплошную линию макета.

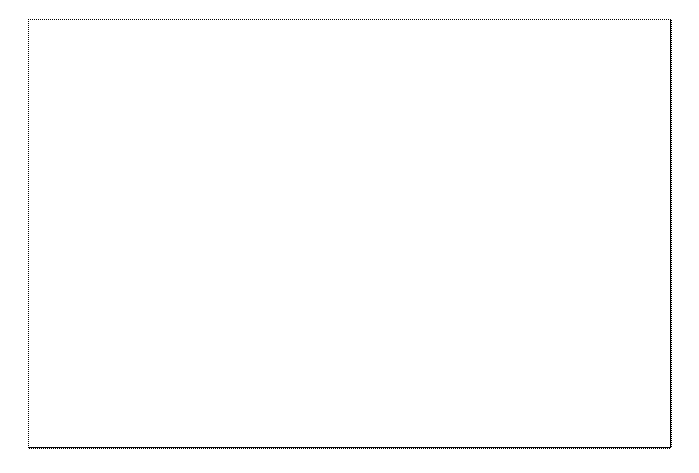

Рисунок 1010. Совпадение листа принтера и листа макета
Добавьте в макет рамку. Выберите команду меню Вставка|Рамка.... После чего в макет будет добавлена рамка в соответствии с размерами и ориентацией страницы.
Для заполнения рамки текстом нажмите кнопку на панели инструментов Макет, переместите указатель мыши в ячейку рамки и сделайте щелчок левой кнопкой мыши. Щелкните правой кнопкой мыши, в открывшемся контекстном меню выберите Шрифт. Затем измените размер шрифта на 12 и нажмите ОК. Введите с клавиатуры текст. Аналогично можно ввести текст во все графы рамки.

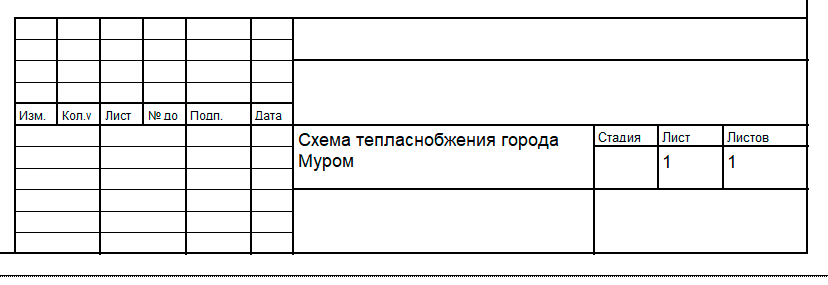

Рисунок 1011. Рамка с текстом
Добавьте карту в макет. Нажмите кнопку на панели инструментов Макет. Выберите Вставить текущую карту и нажмите ОК. Выделите мышью прямоугольную область на макете, в которую следует вставить фрагмент выбранной карты. При необходимости отредактируйте эту область.
Сделайте щелчок правой кнопкой мыши на вставленной карте и в контекстном меню выберите пункт Свойства. В диалоге свойств карты:
- в разделе Область печати: выберите вид: По габаритам слоя;
- в этом же разделе выберите слой, по габаритам которого будет производится печать;
- установите опцию вписать в страницу, масштаб будет подобран автоматически;
- нажмите кнопку ОК.

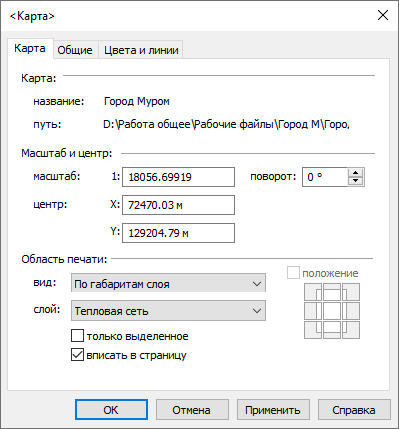

Рисунок 1012. Настройка карты

Обратите внимание что после сделанных настроек визуально карта не переместиться по габаритам слоя, результат будет виден только при предварительном просмотре макета.
Внесите в заголовок название карты. Нажмите кнопку на панели инструментов Макет, переместите указатель мыши в место заголовка и сделайте щелчок левой кнопкой мыши, появится область текстового блока. Увеличите ее размер, для этого установите курсор на одном из квадратиков на углу или ребре области. Нажмите и не отпуская левую кнопку мыши переместите курсор в нужное место.

Далее сделайте установите курсор в текстовый блок. На панели инструментов выберите шрифт и его размер, последний можно ввести с клавиатуры. Установите отображение текста посередине .

Введите название с клавиатуры или вставьте подстановку, как в примере ниже. Для подстановки сделайте щелчок правой кнопкой мыши в области текстового блока. В контекстом меню выберите Подстановка. В открывшемся диалоге слева в категории выберите карту, справа свойство Название. Нажмите ОК. При вводе длинного названия с клавиатуры перенос стоки лучше осуществлять клавишей Enter, а не ограничением текстового блока.

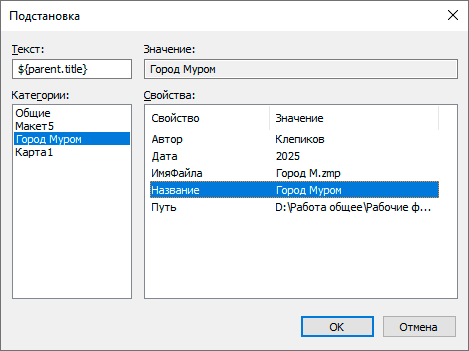

Рисунок 1013. Настройка подстановки с названием карты в заголовок
Установите указатель масштаба. Нажмите кнопку на панели инструментов Макет. Щелкните мышью в том месте, куда следует вставить обозначение масштаба. В открывшемся диалоге выберите вариант обозначения масштаба. Затем нажмите кнопку ОК.

Рисунок 1014. Указатель масштаба
Вставьте изображение. В данном примере будет использован герб города, но это может быть любое изображение. Например, график или какая-либо дополнительная информация по объектам печати. Нажмите кнопку на панели инструментов Макет. В появившейся панели выбора файла выберите файл картинку, которую нужно вставить. Выделите прямоугольную область – рисунок вставится пропорционально габаритам изображения. При необходимости отредактируйте изображение.
Установите знак север. Выберите пункт меню Вставка|Север, щелкните мышью в том месте, куда следует вставить обозначение направления на север. В появившейся панели выберите вариант обозначения. Затем нажмите кнопку ОК.
Добавьте легенду. Выберите пункт меню Вставка|Легенда. Выделите мышью прямоугольную область на макете. При необходимости отредактируйте легенду.

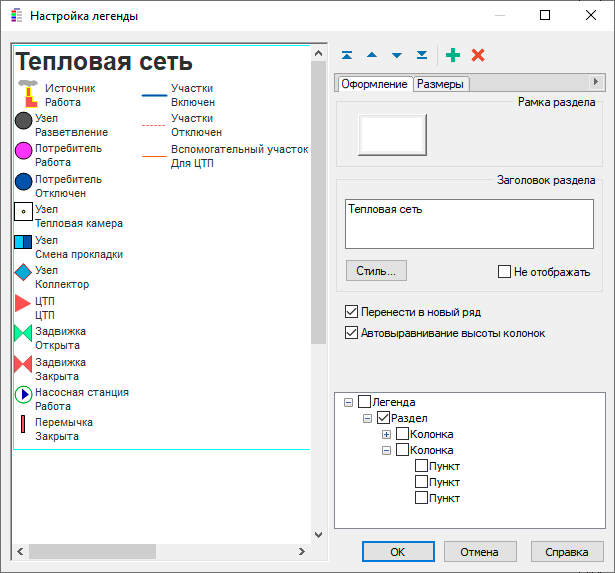

Рисунок 1015. Легенда
Сохраните макет. Нажмите кнопку панели инструментов. В появившемся диалоговом окне введите имя макета, и нажмите OK. Макет будет сохранен.

Для просмотра результата нажмите кнопку . Если есть подходящее устройство для печати, то готовый макет может быть сразу напечатан - кнопка . Если его нет, то макет можно экспортировать в файл PDF и затем передать его на печать. Для экспорта выберите меню Файл|Экспорт|Печать в PDF. Или в режиме просмотра нажмите кнопку . Затем выберите местоположение для сохранения файла, укажите имя создаваемого PDF файла и нажмите кнопку Сохранить.

	Примечание
	После сохранения макета обязательно необходимо сохранить карту, для которой он создавался!

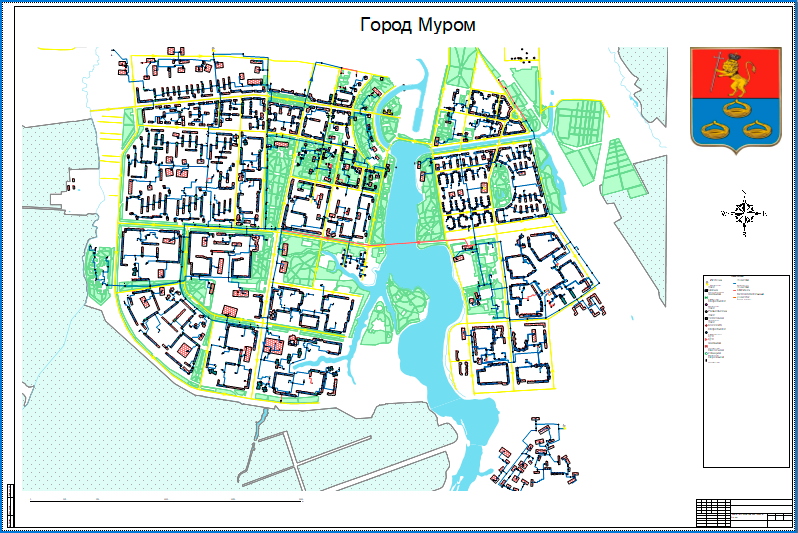

Рисунок 1016. Готовый макет
