Суть данного метода печати заключается в формировании многостраничного документа, с одинаковым на всех листах оформлением, изменяться могут только надписи, оформленные в виде подстановок. При такой печати обязательно создается шаблон, в рамках одного макета может быть несколько шаблонов. Обычно таким образом формируют планшеты, что и дало название данному методу.

Использование печати по планшетам позволяет печатать карту по габаритам определенных областей (планшетов), которые вносятся в определенный слой (слой с объектами печати).

Количество листов для печати будет равно количеству объектов в слое для печати. Можно формировать документ по всем объектам или выбрать несколько при формировании окна предварительного просмотра, по аналогии с формированием запросов к базам данных. Выбор осуществляется по кодам, по умолчанию sys или по пользовательскому атрибуту, для этого в слое с планшетами необходимо сформировать базу данных. В дальнейшем информация хранимая в базах данных может быть использована в подстановках в макете.

Получившийся в окне предварительного просмотра документ можно распечатать на принтере или сохранить в файл PDF.

Настройка печати по планшетам производится в несколько этапов:

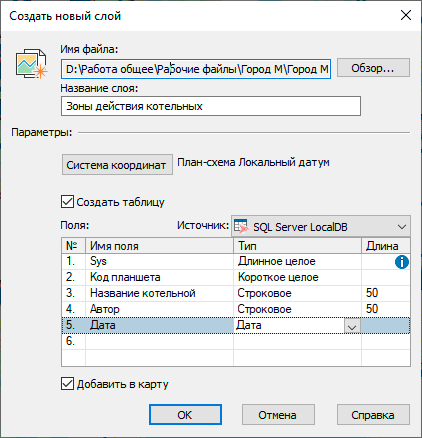

1 Этап. Создание векторного слоя с объектами печати (планшетов)

В том случае, если база данных к слою не будет создана, то в дальнейшем при печати или просмотре планшетов вывод возможно будет осуществлять по ключу объектов (ID). ID объектам присваиваются автоматически при вводе их в слой, он уникален в рамках слоя. Если объект удален, его ID никому присваиваться не будет. Соответственно, в результате редактирования слоя может сложиться такая ситуация, что в слое какие либо ключи будут отсутствовать. При вводе отсутствующего ID на просмотр или печать будет выводится текущий вид макета, как если бы шаблон планшета не был бы к нему применён. Именно по этим причинам не рекомендуется использовать ID в качестве кода.

2 Этап. Создание объектов (планшетов) в слое

Если слой был создан в виде сетки с указанным шагом, то данный этап следует пропустить, так как объекты создаются автоматически.

В том случае, если был создан простой векторный слой, то объекты, по габаритам которых будет производится печать необходимо внести в слой. Введите планшет в созданный на предыдущем этапе слой в виде полигонов (контуров). Полигоны могут быть как с заливкой так и без нее. Последовательность ввода простых полигонов (примитивов) можно узнать в разделе «Ввод простого площадного объекта (полигона) с экрана».

В качестве планшетов можно использовать не только примитивы но и типовые объекты. В таком случае необходимо будет создать площадные типы и к ним режимы. Так же при необходимости подстановок к ним можно создать семантическую базу данных. Последовательность ввода типовых полигонов можно узнать в разделе «Ввод типового площадного объекта (полигона) с экрана».

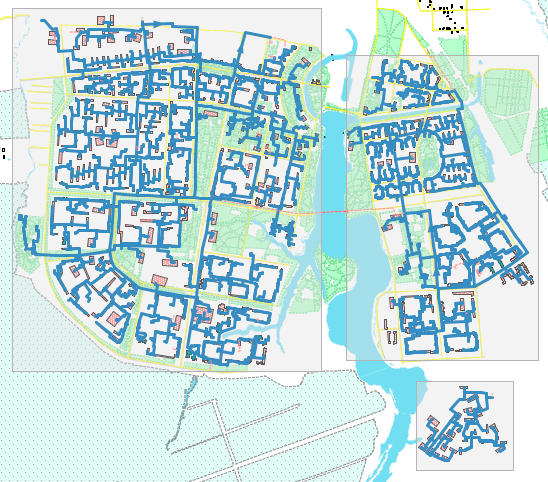

На рисунке ниже в слой введены три простых полигона с заливкой, для удобства для каждого полигона установлена прозрачность 60%. Каждый полигон покрывает собой зону действия определенной котельной. При печати их с применением шаблон печати они могут быть представлены на 3-х листах одного формата с одинаковым оформлением макета, но в разных масштабах. Полигоны печататься не будут, если указана соответствующая опция в настройках слоя.

3 Этап. Внесение данных для подстановок

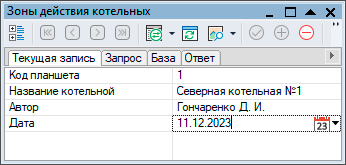

Если для подстановок создавалась база данных, то в нее необходимо ввести нужную информацию. Как это сделать можно узнать в разделе «Заполнение табличных данных через вкладку Текущая запись» или запросами, если информация будет повторяться.

4 Этап. Создание макета печати и добавление элементов

На данном этапе:

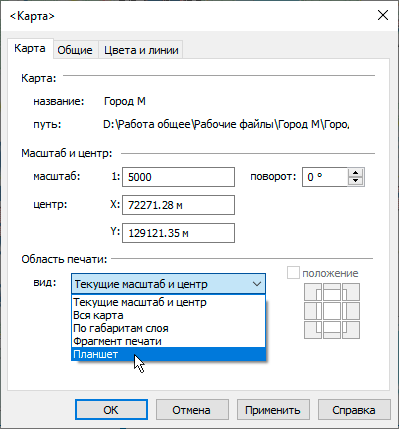

5 Этап. Настройка области печати карты и создание шаблона планшета

6 Этап. Производится печать макета или экспорт в формат PDF

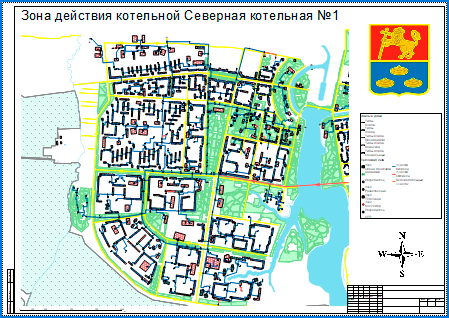

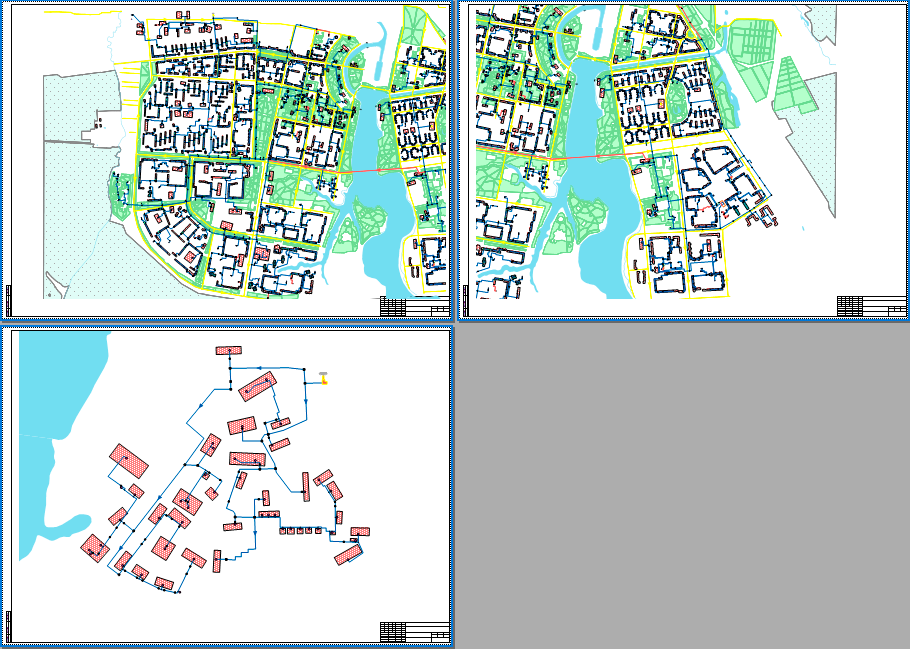

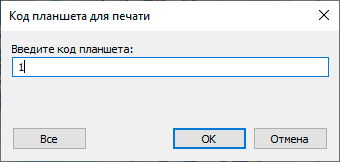

Перед печатью или экспортом планшетов в формат PDF можно осуществить предварительный просмотр результата. Для него:

Если результат предварительного просмотра устраивает, то напечатайте - кнопка или экспортируйте планшеты в формат PDF - кнопка .
