Расчетные задачи. Расчеты за отработанный период.

Суточные ведомости оборудования.


ПРК Источник предусматривает возможность ведения суточных ведомостей отдельных видов оборудования, установленного в котельных. Ведение суточных ведомостей оборудования не является строго обязательным и носит лишь рекомендательный характер, тем не менее, следует учесть, что наличие информации о режимах работы отдельных видов оборудования в течение суток позволяет существенно повысить достоверность расчета суточной ведомости котельной в целом. Наиболее значимой, с точки зрения достоверности результатов расчетов суточных ведомостей котельных в целом, является следующая информация:

  • данные о затратах топлива и исходной воды: формируются на основании суточных ведомостей соответствующих узлов учета
  • данные о режимах отпуска тепла от котельной во внешние тепловые сети с водой и паром: формируются на базе суточных ведомостей работы зон сетевой воды и пара
  • данные о режимах работы котлов: формируются на базе суточных ведомостей работы паровых и водогрейных котлов


Для ввода суточных ведомостей работы оборудования в течение каждых суток исследуемого периода, следует в исходной форме суточных ведомостей котельных нажать на кнопку

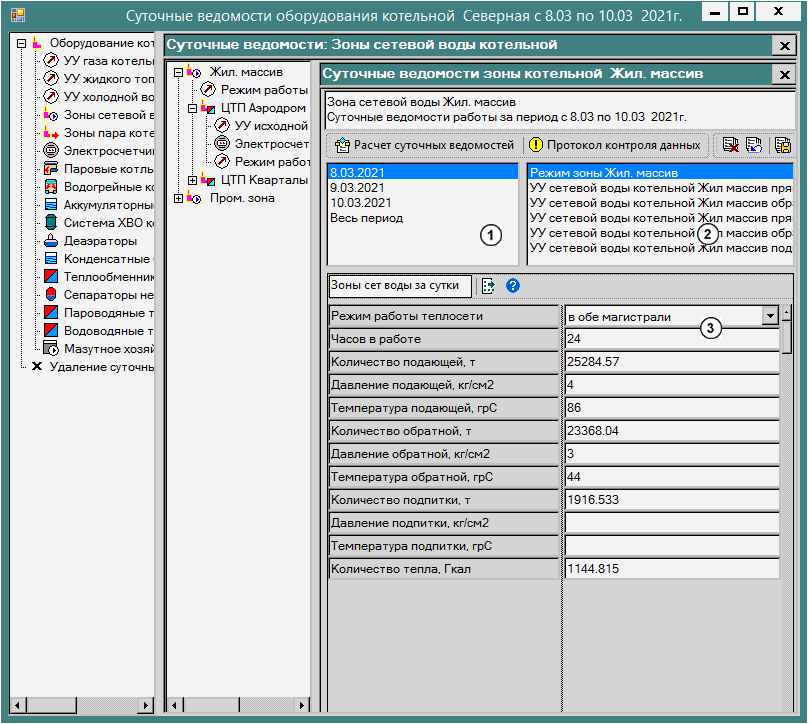

Структура форм суточных ведомостей оборудования котельных зависит от вида исследуемого оборудования. На рисунке представлена форма суточных ведомостей зоны сетевой воды.

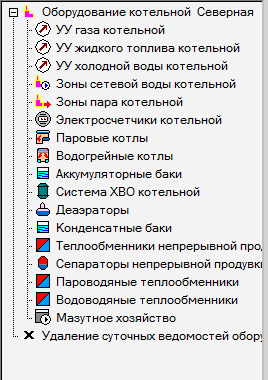

В левой части формы размещается маркированный список, включающий все виды оборудования, установленного в текущей котельной, а так же узел, предназначенный для удаления суточных ведомостей оборудования

Узлы учета газа котельной

Узлы учета жидкого топлива котельной

Узлы учета холодной воды котельной

Зоны сетевой воды котельной

Зоны пара котельной

Электросчетчики котельной

Паровые котлы котельной

Водогрейные котлы котельной

Аккумуляторные баки котельной

Система ХВО котельной

Деаэраторы

Конденсатные баки

Теплообменники непрерывной пролувки

Сепараторы непрерывной продувки

Пароводяные теплообменники

Водоводяные теплообменники

Мазутное хозяйство

Удаление суточных ведомостей оборудования

Щелчок левой кнопкой мышки на узле маркированного списка приводит к следующему

  • вид оборудования, представленный данный узлом, становится текущим
  • в таблицах суточных ведомостей создаются записи, предполагающие ввод данных, характеризующих режимы работы всех объектов оборудования текущего вида за каждые сутки исследуемого периода
  • в правую часть формы загружаются элементы визуализации суточных ведомостей оборудования текущего вида


Элементы форм суточных ведомостей оборудования.


В левой части формы суточной ведомости тех видов оборудования, для которых характерно наличие дочерних объектов, размещается иерархический список этих дочерних объектов. В таблице представлены иерархические списки дочерних объектов зон сетевой воды и пара, котлов, системы ХВО и мазутного хозяйства котельных.


Зоны сетевой воды и пара

Котлы

Система ХВО

Мазутное хозяйство


В информационном поле в верхней части формы представлено наименование текущего вида оборудования и даты, составляющие исследуемый период


Панель управления суточными ведомостями оборудования текущего вида содержит следующие кнопки

  • - кнопка предназначена для выполнения расчета суточных ведомостей всех объектов оборудования текущего вида за каждые сутки исследуемого периода
  • - кнопка предназначена для просмотра протокола ошибок, выявленных в процессе расчета суточных ведомостей
  • - кнопка предназначена для удаления записанных ранее режимов работы всех объектов оборудования текущего вида в течение каждых суток исследуемого периода
  • - кнопка предназначена для отмены всех изменений данных, выполненных после последнего сохранения
  • - кнопка предназначена для сохранения данных суточных ведомостей и результатов их расчета в базе данных


В списке поз. 1 представлен перечень дат всех суток исследуемого периода, дополненный строкой Весь период

Сутки, дата которых выбрана в перечне дат, считается текущей.


В списке поз. 2 представлен перечень всех объектов оборудования текущего вида, установленных в текущей котельной

Объект оборудования текущего вида, выбранный в списке поз 2 считается текущим. Для некоторых видов оборудования список объектов дополняется строкой Все объекты, предназначенной для представления суммарных значений показателей работы всех объектов оборудования текущего вида.


Н месте элемента поз. 3 размещается группа таблиц суточных ведомостей, состав которой зависит от вида текущего оборудования. Как правило, группа включает следующие таблицы

  • таблица режимов работы текущего объекта оборудования в течение текущих суток исследуемого периода
  • таблица результатов работы текущего объекта оборудования в течение текущих суток исследуемого периода
  • сводная таблица результатов работы оборудования текущего вида в течение исследуемого периода


Таблица режимов работы текущего объекта оборудования в течение текущих суток исследуемого периода

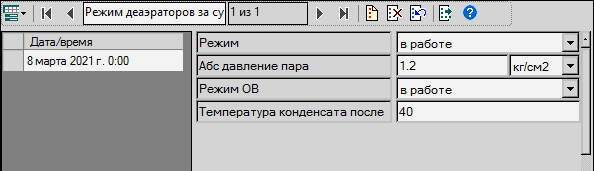

На рисунке представлена таблица режимов работы деаэратора в течение суток исследуемого периода.

В левой части таблицы режимов размещаются поля, предназначенные для ввода времени, начиная с которого текущий объект находится в данном режимном состоянии.

В левой части таблицы режимов размещаются поля, характеризующие данное режимное состояние текущего объекта.

Каждый объект оборудования текущего вида автоматически получает начальную запись в таблице режимов, соответствующую началу каждых суток исследуемого периода, то есть 0 часов 00 минут.

Значения показателей, характеризующих режимное состояние текущего объекта, присваиваются на основании значений аналогичных показателей за предыдущие сутки, если таковые найдены в архиве суточных ведомостей данного объекта за 10 истекших суток.


Порядок ведения суточной ведомости объекта.

1. Запись режимного состояния текущего объекта на начало текущих суток:

    1. поле Дата/время не редактируется
    2. в поле Режим укажите режимное состояние объекта, выбрав его из списка
    3. введите значения параметров, характеризующих режимное состояние объекта на начало текущих суток

2. Запись режимного состояния объекта в течение суток целесообразно выполнять, если режимное состояние объекта или значения его режимных показателей изменились по сравнению с предыдущим состоянием. В этом случае:

    1. создайте новый режим, нажав на кнопку на панели инструментов таблицы режимов
    2. в появившемся на экране диалоговом окне выберите из списка час и минуту начала нового режима и нажмите на кнопку ОК для создания нового режима или нажмите на кнопку Отмена для отказа от создания режима
    3. отредактируйте значения показателей, характеризующих новое режимное состояние объекта, по умолчанию показатели нового режима дублируют значения аналогичных показателей предыдущего режима


Для удаления текущего режима нажмите на кнопку на панели инструментов таблицы режимов.

Для удаления всех режимов текущего объекта за исследуемые сутки (кроме режима на начало суток) и обнуления режимных показателей нажмите на кнопку на панели инструментов таблицы режимов и подтвердите свои намерения, нажав на кнопку ОК в появившемся диалоговом окне.

Из таблицы режимов нельзя удалить запись, соответствующую режимному состоянию объекта на начало суток, то есть на 0 часов 00 минут.


Таблица результатов работы текущего объекта оборудования в течение текущих суток исследуемого периода

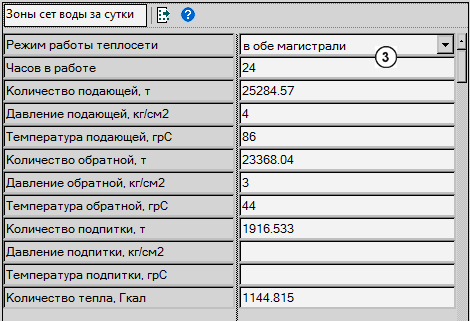

В данной таблице представляются результаты расчета суточной ведомости текущего объекта оборудования за текущие сутки. На рисунке представлена таблица результатов расчета суточной ведомости зоны сетевой воды I контура.


Сводная таблица результатов работы оборудования текущего вида в течение исследуемого периода.

Сводная таблица результатов работы оборудования носит информационный характер и предназначена для представления суммарных показателей, характеризующих режимное состояние объектов оборудования текущего вида в течение исследуемого периода. С помощью сводной таблицы возможно следующее представление данных суточных ведомостей

    1. Суммарные режимные показатели текущего объекта за весь исследуемый период: для этого в списке дат следует выбрать строку Весь период, а в списке объектов интересующий объект
    2. Суммарные режимные показатели всех объектов текущего вида за текущую дату: для этого в списке дат следует выбрать интересующую дату, а в списке объектов строку Все объекты
    3. Суммарные режимные показатели всех объектов текущего вида за весь исследуемый период: для этого в списке дат следует выбрать строку Весь период, а в списке объектов строку Все объекты

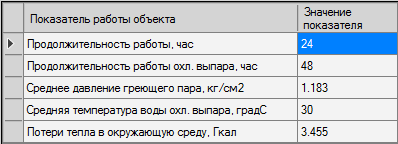

На рисунке представлена сводная таблица результатов расчета суточных ведомостей всех деаэраторов котельной за весь исследуемый период
