Расчетные задачи. Расчеты за отработанный период.

Суточные ведомости паровых котлов.

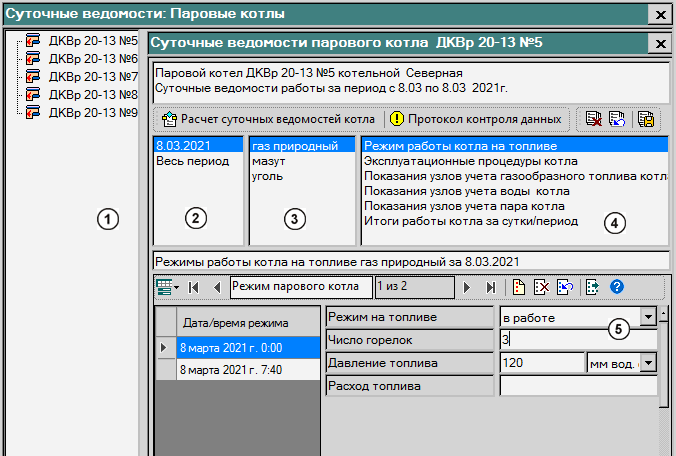

Форма суточных ведомостей работы паровых котлов, установленных в текущей котельной, представлена на рисунке.



В левой части формы (поз. 1) размещается список всех паровых котлов, установленных в котельной. Паровой котел, на наименовании которого выполнен щелчок левой кнопкой мышки, является текущим.

В верхней части формы размещается информационное поле отображающее наименование текущего котла и даты начала и окончания исследуемого периода и панель управления суточными ведомостями паровых котлов .

Нумерованные элементы формы суточных ведомостей паровых котлов

2 - список дат исследуемого периода .

3 - список топлив предприятия, топливо, наименовании которого выделено в списке, является текущим

4 - перечень элементов, составляющих суточную ведомость парового котла, к числу которых относятся

Режим работы котла на топливе - режимные показатели работы котла на текущем виде топлива

Эксплуатационные процедуры котла - данные об эксплуатационных процедурах, выполненных на котле в течение суток, в том числе сведения о продувках, обдувках и растопках котла

Показания узлов учета - данные измерений параметров потоков топлива, воды и пара, полученных с помощью узлов учета, установленных на котле

Итоги работы котла - представление результатов расчета суточной ведомости котла

5 - элемент формы для размещения и визуализации таблиц, составляющих суточную ведомость котла, на рисунке представлен вариант, когда на месте элемента 5 размещена таблица режимов работы парового котла


Прядок ведения суточной ведомости котла

    1. в списке котлов (поз. 1) щелкните левой кнопкой мышки на узле того котла, который подлежит вводу суточной ведомости
    2. в списке дат (поз. 2) выберите дату, отвечающую суткам ввода данных
    3. в списке топлив (поз. 3) выберите топливо, для которого предполагается ввод режимных показателей текущего котла
    4. в списке поз. 4 выберите строку Режим работы котла на топливе
    5. в результате действий 1-4 таблица суточной ведомости котла примет такой вид, как представлено на рисунке поз. 5
    6. в таблице режимов (поз. 5) введите данные, характеризующие состояние котла на начало текущих суток, а затем, по мере необходимости, добавляйте записи, характеризующие новое режимное состояние котла в течение исследуемых суток

Назначение полей таблицы Режим парового котла

Поле

Описание поля

Режим на топливе

Режимное состояние котла на текущее время суток, значение поля выбирается из списка.

Число горелок

Число работающих горелок на котле.

Давление топлива

Давление топлива перед горелками котла в единице измерения, выбранной из списка.

Расход топлива

Расход текущего топлива, затраченного на котле в течение исследуемых суток. Расход топлива на котел вводится в том случае, если он известен, а узел учета данного топлива отсутствует. Значение поля рекомендуется вводить для одного из режимов исследуемых суток, например, для режима на начало суток.

Порядок ввода режимов смотри в разделе руководства Суточные ведомости оборудования


Порядок записи данных, характеризующих эксплуатационные процедуры, выполненные на котле в течение суток

    1. в списке котлов (поз. 1) щелкните левой кнопкой мышки на узле того котла, который подлежит вводу суточной ведомости
    2. в списке дат (поз. 2) выберите дату, отвечающую суткам ввода данных
    3. в списке поз. 4 выберите строку Эксплуатационные процедуры котла

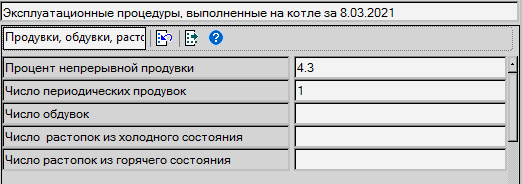

В результате описанных действий таблица суточной ведомости котла примет вид, предназначенный для ввода информации об эксплуатационных процедурах, выполненных на котле в течение исследуемых суток

Назначение полей таблицы Эксплуатационные процедуры котла

Поле

Описание поля

Процент непрерывной продувки

Средний в течение исследуемых суток, процент непрерывной продувки котла. Кнопка  предназначена для ввода значения процента непрерывной продувки, указанного при паспортизации данного котла.

Число периодических продувок

Число периодических продувок, выполненных на котле в течение исследуемых суток. Кнопка  предназначена для ввода значения числа периодических продувок в соответствии с данными, указанными при паспортизации данного котла.

Число обдувок

Число обдувок поверхностей нагрева котла паром, выполненных на котле в течение исследуемых суток. Кнопка  предназначена для ввода значения числа обдувок в сутки в соответствии с данными, указанными при паспортизации обдувочных аппаратов данного котла. Данное поле доступно лишь для котлов, оборудованных аппаратами обдувки поверхностей нагрева паром.

Число растопок из холодного состояния

Число растопок котла из холодного состояния (при простое более 12 часов), выполненных в течение исследуемых суток.

Число растопок из горячего состояния

Число растопок котла из горячего состояния (при простое менее 12 часов), выполненных в течение исследуемых суток.


Порядок записи показаний узлов учета котла

    1. в списке котлов (поз. 1) щелкните левой кнопкой мышки на узле того котла, который подлежит вводу суточной ведомости
    2. в списке дат (поз. 2) выберите дату, отвечающую суткам ввода данных
    3. в списке топлив (поз. 3) выберите топливо, для которого предполагается ввод показаний узлов учета текущего котла
    4. в списке поз. 4 выберите строку, соответствующую тому узлу учета котла, показания которого предполагается вводить

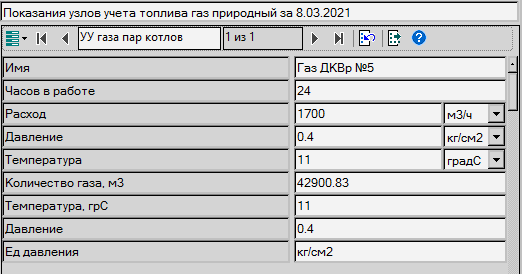

В результате описанных действий таблица суточной ведомости котла примет вид, предназначенный для ввода показаний соответствующего узла учета котла за исследуемые сутки

Назначение полей таблицы Показания узлов учета и порядок ввода исходных данных учета смотри в разделе руководства Суточные ведомости узлов учета


По завершению ввода всех доступных исходных данных, характеризующих работу всех котлов в течение всех суток исследуемого периода, следует выполнить расчет суточных ведомостей, нажав на кнопку .


Для просмотра результатов расчета суточной ведомости котла следует

    1. в списке котлов (поз. 1) щелкните левой кнопкой мышки на узле того котла, результаты расчета которого подлежат просмотру
    2. в списке дат (поз. 2) выберите дату, отвечающую интересующим суткам
    3. в списке поз. 4 выберите строку Итоги работы котла

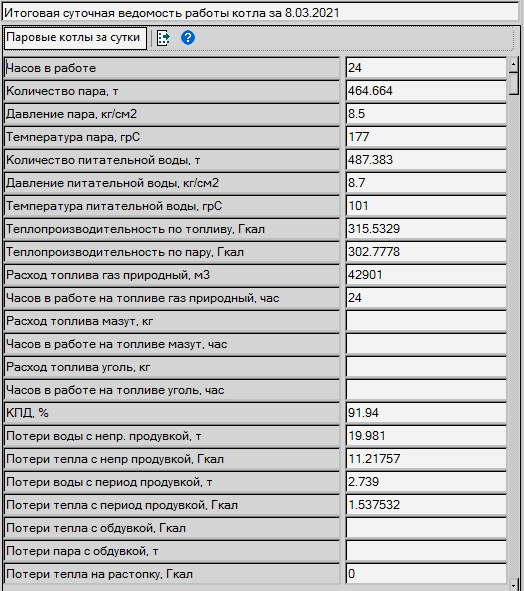

В результате описанных действий таблица суточной ведомости котла примет вид, предназначенный для просмотра результатов расчета суточной ведомости котла за текущие сутки исследуемого периода


Для просмотра результатов расчета суточных ведомостей котла за весь исследуемый период следует

    1. в списке котлов (поз. 1) щелкните левой кнопкой мышки на узле того котла, результаты расчета которого подлежат просмотру
    2. в списке дат (поз. 2) выберите строку Весь период
    3. в списке поз. 4 выберите строку Итоги работы котла
