План регламентных процедур

Расчетные задачи. План регламентных процедур.

План регламентных процедур создается с целью ввода информации о регламентных процедурах, предполагаемых к выполнению на объектах СТС в течение года.

Для просмотра и редактирования плана регламентных процедур следует щелкнуть левой кнопкой мышки на узле План регламентных процедур СТС в дереве задач главной формы приложения

Расчетные задачи
	Данные к расчетам
		Регламентные процедуры объектов СТС
			План регламентных процедур СТС

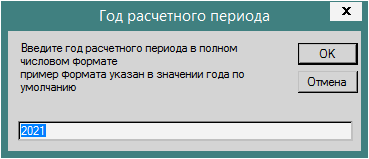

В данном диалоговом окне следует ввести год планирования регламентных процедур (по умолчанию предлагается текущий год) и нажть кнопку ОК для продолжения или Отмена для прерывания процедуры формирования данных к планированию регламентных процедур.

В процессе формирования данных к планированию регламентных процедур выполняется проверка наличия в текущей базе данных участков и абонентских вводов, включенных в ранее созданные регламентные процедуры и если таковых в БД не окажется, то они удаляются из регламентных процедур.

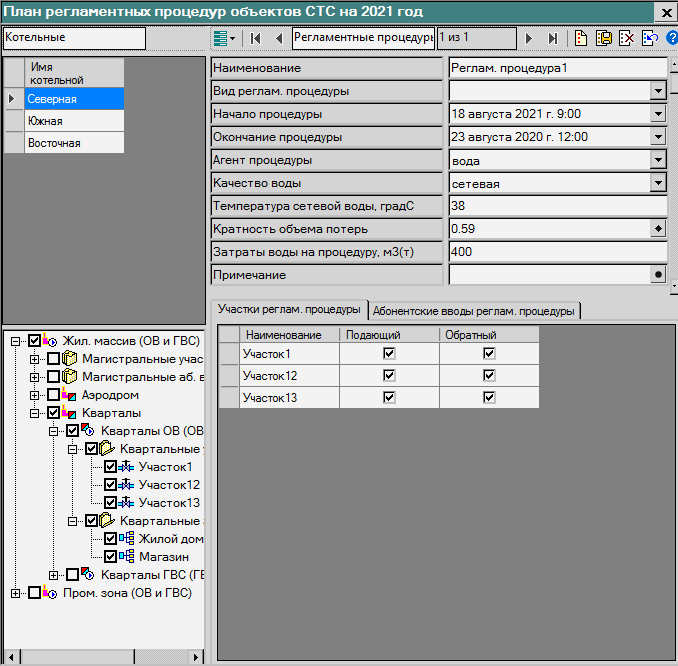

В левом верхнем углу формы представлен перечень котельных, котельная на которой установлен указатель записи является текущей.

Ниже перечня котельных размещается элемент, представляющий систему теплоснабжения текущей котельной в виде иерархической структуры, включающей следующие элементы

магистральные зоны теплоснабжения, источником тепла для которых является текущая котельная
магистральные участки данной магистральной зоны, магистральный участок маркируется пиктограммой
магистральные абонентские абонентские вводы данной магистральной зоны, магистральный абонентский ввод маркируется пиктограммой
ЦТП данной магистральной зоны
квартальные зоны данного ЦТП
квартальные участки данной квартальной зоны, квартальный участок маркируется пиктограммой
квартальные абонентские вводы данной квартальной зоны, квартальный абонентский ввод маркируется пиктограммой

Каждый узел иерархической структуры СТС текущей котельной обладает флажком, галочка которого указывает на факт принадлежности данного элемента СТС или какого-либо его дочернего объекта к рассматриваемой регламентной процедуре.

В правом верхнем углу формы размещается элемент Регламентные процедуры, предназначенный для ввода информации, характеризующей данную регламентную процедуру.

Назначение полей Регламентные процедуры

Поле	Описание поля
Наименование	Наименование регламентной процедуры.
Вид регламентной процедуры	Наименование вида регламентной процедуры. Значение поле выбирается из списка, сформированного на базе справочной таблицы регламентных процедур
Начало процедуры	Дата и время начала регламентной процедуры, значение поля устанавливается с помощью календаря
Окончание процедуры	Дата и время окончания регламентной процедуры, значение поля устанавливается с помощью календаря
Агент процедуры	Вид теплоносителя, применяемого для выполнения данной регламентной процедуры. Значение поле выбирается из списка вода водовоздушная смесь воздух
Качество воды	Качество воды, поступающей на регламентную процедуру. Значение поля выбирается из списка сетевая исходная
Температура сетевой воды	Температура сетевой воды, поступающей на регламентную процедуру, 0С.
Кратность объема потерь	Коэффициент кратности объема всех объектов СТС, подлежащих данной регламентной процедуре. По значению данного коэффициента вычисляются затраты теплоносителя на данную регламентную процедуру, как результат умножения коэффициента кратности на суммарный объем всех объектов СТС, подлежащих данной регламентной процедуре. Кнопка предназначена для вычисления коэффициента кратности в зависимости от вида теплоносителя регламентной процедуры.
Затраты воды на процедуру	Полные затраты воды на данную регламентную процедуру, т (м3)
Примечание	Текстовое примечание к данной регламентной процедуре .

При вводе данных, характеризующих регламентную процедуру, следует учитывать

Все объекты СТС, подвергаемые регламентным процедурам, безусловно выключаются из работы на период проведения регламентных процедур.
Если агентом (теплоносителем) регламентной процедуры является воздух, то потери теплоносителя и тепла не включаются в материальный и тепловой баланс котельной и системы теплоснабжения, поскольку предполагается, что для подготовки воздуха используются передвижные или стационарные компрессорные установки, а не оборудование исследуемых источников тепла
Если на регламентную процедуру поступает исходная вода, то потери тепловой энергии в этом случае отсутствуют. При этом в материальном балансе баланс котельной учитываются только потери воды, затраченной на регламентные процедуры объектов (участков и потребителей) магистральных тепловых сетей, а затраты воды на регламентные процедуры объектов квартальных тепловых сетей относятся на счет собственных источников исходной воды ЦТП.

На вкладках в правой нижней части формы размещаются таблицы участков тепловых сетей (вкладка Участки реглам. процедуры) и абонентских вводов (вкладка Абонентские вводы реглам. процедуры), которые будут подвергнуты текущей регламентной процедуре.

Назначение полей таблицы на вкладке Участки реглам. процедуры

Поле	Описание поля
Наименование	Наименование участка тепловой сети, который будет подвержен текущей регламентной процедуре.
Подающий	Отметка флажка галочкой будет означать, что подающий трубопровод данного участка будет подвергаться текущей регламентной процедуре. В противном случае подающий трубопровод данного участка будет исключен из процедуры.
Обратный	Отметка флажка галочкой будет означать, что обратный трубопровод данного участка будет подвергаться текущей регламентной процедуре. В противном случае обратный трубопровод данного участка будет исключен из процедуры.

Назначение полей таблицы на вкладке Абонентские вводы реглам. процедуры

Поле	Описание поля
Наименование	Наименование абонентского ввода, который будет подвержен текущей регламентной процедуре.
Отопление	Отметка флажка галочкой будет означать, что система отопления данного абонентского ввода будет подвергаться текущей регламентной процедуре. В противном случае система отопления данного абонентского ввода будет исключена из процедуры.
Вентиляция	Отметка флажка галочкой будет означать, что система вентиляции данного абонентского ввода будет подвергаться текущей регламентной процедуре. В противном случае система вентиляции данного абонентского ввода будет исключена из процедуры.
ГВС	Отметка флажка галочкой будет означать, что система ГВС данного абонентского ввода будет подвергаться текущей регламентной процедуре. В противном случае система ГВС данного абонентского ввода будет исключена из процедуры.
Технология	Отметка флажка галочкой будет означать, что технологическая система данного абонентского ввода будет подвергаться текущей регламентной процедуре. В противном случае технологическая система данного абонентского ввода будет исключена из процедуры.

Порядок создания регламентной процедуры:

в перечне котельных установите указатель записи на ту котельную, элементы СТС которой будут подвергнуты создаваемой регламентной процедуре
нажмите на кнопку элемента Регламентные процедуры, создав тем самым новую регламентную процедуру
в поле Наименование отредактируйте, если нужно, предложенное наименование регламентной процедуры
введите вид регламентной процедуры, выбрав его из списка поля Вид регламентной процедуры
введите дату и время начала и окончания регламентной процедуры в соответствующие поля, используя календарь
в поле Агент процедуры выберите из списка теплоноситель, который предполагается использовать для данной регламентной процедуры
если в качестве агента процедуры указана вода или водовоздушная смесь, введите качество воды, поступающей на процедуру, выбрав нужное значение из списка поля Качество воды
если вода, поступающая на регламентную процедуру, отвечает по качеству сетевой воде, то в поле Температура сетевой воды укажите предполагаемую температуру воды, поступающей на данную регламентную процедуру
если известен полный объем воды, который предполагается использовать для выполнения данной регламентной процедуры, введите его значение в поле Затраты воды на процедуру
отметьте галочками те элементы СТС текущей котельной, которые предполагается подвергнуть данной регламентной процедуре, учитывая тот факт, что отметка/сброс галочки у элемента СТС, представляющего собой родительский узел иерархической структуры, приводит к отметке/сбросу галочки у всех дочерних узлов
на вкладках Участки реглам. процедуры и Абонентские вводы реглам. процедуры просмотрите перечень участков и абонентских вводов, которые будут подвергнуты текущей регламентной процедуре
если необходимо добавить к текущей регламентной процедуре участок тепловой сети или абонентский ввод, найдите его в иерархической структуре СТС текущей котельной и отметьте найденный узел галочкой
если необходимо исключить из текущей регламентной процедуры участок тепловой сети или абонентский ввод, найдите его в иерархической структуре СТС текущей котельной и сбросьте галочку у найденного узла
если необходимо включить или исключить из текущей регламентной процедуры подающий или обратный трубопровод участка, отметьте или сбросьте галочки соответствующих полей в записи, отвечающей данному участку на вкладке Участки реглам. процедуры
если необходимо включить или исключить из текущей регламентной процедуры какую-либо систему теплоснабжения абонентского ввода, отметьте или сбросьте галочки соответствующих полей в записи, отвечающей данному абонентскому вводу на вкладке Абонентские вводы реглам. процедуры
если заранее известен полный расход воды, поступающей на данную процедуру, то введите его значение в поле Затраты воды на процедуру, а затем обязательно нажмите на кнопку в поле Кратность объема потерь, в результате чего данному полю будет присвоено достоверное значение
если полный расход воды на процедуру заранее не известен, то нажмите на кнопку в поле Кратность объема потерь, в результате чего данному полю будет присвоено достоверное значение

Если Вы редактируете данные ранее созданных регламентных процедур, например, изменяете объекты СТС, подвергаемые данной процедуре, или изменяете значение полного расхода воды, поступающей на данную процедуру (изменяете значение поля Затраты воды на процедуру), то после введенных изменений нажимайте на кнопку в поле Кратность объема потерь, чтобы получить достоверное значение в данном поле.

Если в поле Агент процедуры выбран теплоноситель водовоздушная смесь, то в процессе вычисления кратности объема потерь будет предложено ввести два дополнительных параметра в соответствующих диалоговых окнах:

предполагаемое отношение объемных расходов воздуха и воды в водовоздушной смеси
продолжительность использования воды в течение регламентной процедуры, час

Указанные дополнительные параметры используются для обращения к данным, рекомендованным для применения в расчетах регламентных процедур в РД 34.20.327-87.

При сохранении плана регламентных процедур выполняется комплексная проверка данных. Если в ходе проверки будут выявлены ошибки данных, то пользователю будет предложено ознакомиться с протоколом контроля данных с целью исправления выявленных ошибок.

Разработчик настоятельно рекомендует выполнять сохранение данных в БД, нажимая на кнопку , чтобы проконтролировать достоверность всех характеристик плана регламентных процедур.
