Расчетные задачи. Расчеты за отработанный период.

Суточные ведомости узлов учета.


Суточные ведомости узлов учета топлива и исходной (холодной) воды имеют весьма важное значение в контексте расчета котельной за сутки в целом, поскольку их ведение позволяет использовать в расчетах фактические значения измеряемых параметров, обладающих высокой степенью достоверности. С точки зрения достоверности результатов расчета суточной ведомости котельной наиболее важное значение имеют показания следующих узлов учета:

  • узлы учета топлива, затраченного в котельной в течение суток
  • узлы учета сетевой воды, отпущенной котельной в водяные тепловые сети
  • узлы учета пара, отпущенного котельной в паровые тепловые сети
  • узлы учета исходной (холодной) воды, поступившей в котельную в течение суток

В данном разделе руководства рассматривается форма, предназначенная для разработки суточных ведомостей узлов учета топлива и исходной (холодной) воды.

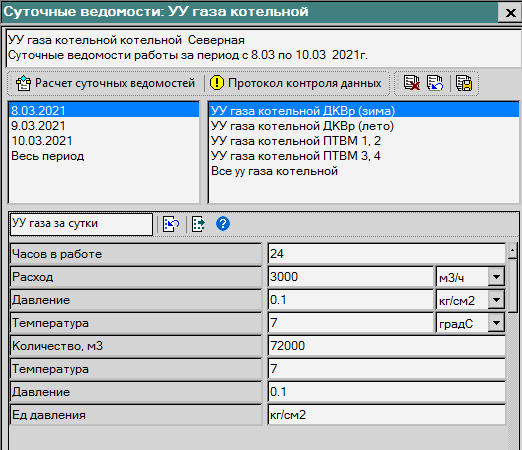

Назначение полей таблицы УУ газа за сутки

Поле

Описание поля

Часов в работе

Продолжительность учета потока в течение текущих суток исследуемого периода, час. Значение поля является исходными данными для расчета и доступно для редактирования.

Расход

Измеренный расход потока в единице измерения, выбранной из списка. Значение поля является исходными данными для расчета и доступно для редактирования.

Давление

Измеренное давление потока в единице измерения, выбранной из списка. Значение поля является исходными данными для расчета и доступно для редактирования.

Температура

Измеренная температура потока в единице измерения, выбранной из списка. Значение поля является исходными данными для расчета и доступно для редактирования.

Количество

Фактическое количество теплоносителя, поступившего на текущий узел за время учета. Значение поля является результатом расчета.

В случае учета газа, его количество приводится к нормальным условиям (200С и 760 мм рт. ст.)

Температура

Температура теплоносителя, поступившего на текущий узел за время учета, 0С. Значение поля является результатом расчета.

Давление

Давление теплоносителя, поступившего на текущий узел за время учета в единице измерения, представленной в поле Ед давления. Значение поля является результатом расчета.


Для ввода данных учета газообразного топлива следует

    1. в списке дат выберите дату тех суток, за которые предполагается вносить данные учета
    2. в списке узлов учета выберите тот узел учета, по которому предполагается вносить данные
    3. заполните поля исходных данных таблицы УУ газа за сутки результатами измерений

Повторяйте ввод данных для всех узлов учета за все сутки исследуемого периода.

По завершению ввода исходных данных к расчету суточных ведомостей узлов учета в течение исследуемого периода нажмите на кнопку , чтобы выполнить расчет и заполнить соответствующие поля таблицы суточной ведомости результатами расчета.

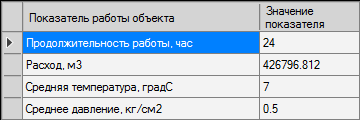

Сводная таблица суммарных результатов учета

Назначение полей

Поле

Описание поля

Продолжительность работы

Продолжительность учета потока, принимается как максимальное значение среди продролжительности работы выбранных узлов учета за выбранные сутки исследуемого периода, час.

Расход

Суммарное количество теплоносителя, поступившего на выбранные узлы учета за выбранные сутки исследуемого периода.

Давление

Средне давление теплоносителя, поступившего на выбранные узлы учета за выбранные сутки исследуемого периода.

Температура

Средняя температура теплоносителя, поступившего на выбранные узлы учета за выбранные сутки исследуемого периода.
