Расчетные задачи. Расчеты за отработанный период.
Суточные ведомости зон сетевой воды.
Суточные ведомости работы зон сетевой воды предназначены для записи режимов отпуска тепла с сетевой водой во внешние тепловые сети. Суточные ведомости зон сетевой воды весьма важны для представления работы котельной в целом, поскольку эти данные во многом определяют режимы работы оборудования, установленного в котельной. Поэтому, разработчик настоятельно рекомендует выполнять запись суточных ведомостей зон сетевой воды для повышения достоверности результатов расчетов по котельным в целом в течение отработанного периода.

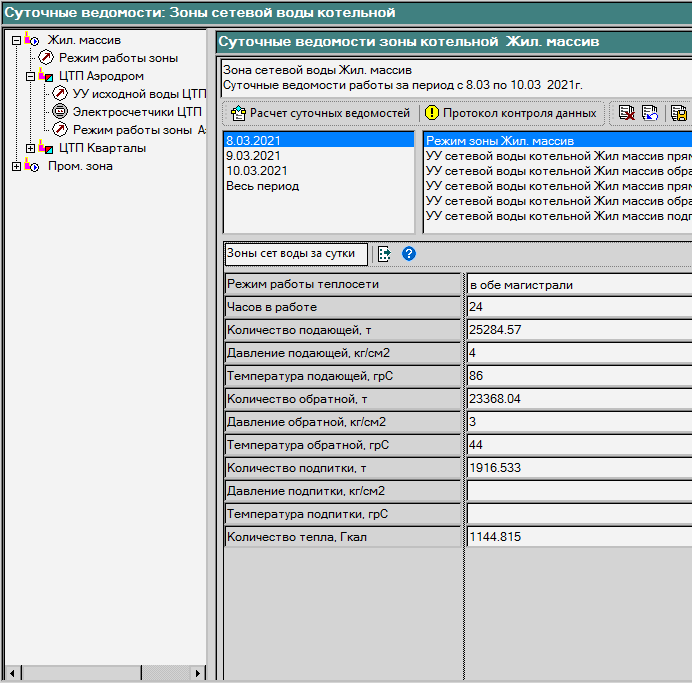

В левой части размещается элемент, представляющий систему теплоснабжения текущей котельной в виде иерархической структуры, включающей все зоны сетевой воды I контура, ЦТП и зоны сетевой воды II контура, а так же узлы для ввода режимов работы объектов, составляющих системы теплоснабжения.
Функциональное назначение узлов иерархической структуры системы теплоснабжения
- - узел, представляющий зону теплоснабжения сетевой воды I контура
- Режим работы зоны - узел для ввода режима работы и показаний узлов учета сетевой воды зоны I контура
- - узел, представляющий ЦТП, получающие тепло от данной зоны теплоснабжения I контура
- УУ исходной воды ЦТП - узел для ввода показаний узлов учета исходной (холодной) воды данного ЦТП
- Электросчетчики ЦТП - узел для ввода режима работы и показаний электросчетчиков данного ЦТП
- Режим работы зоны ХХХ - узел для ввода режима работы и показаний узлов учета сетевой воды зон II контура, здесь ХХХ - наименование зоны II контура, присвоенное ей при паспортизации
Узел иерархической структуры системы теплоснабжения, на котором выполнен щелчок левой кнопкой мышки является текущим. В зависимости от объекта системы теплоснабжения, отвечающего текущему узлу иерархической структуры, формируются таблицы для ввода данных, характеризующих режим работы, и таблицы для просмотра результатов расчета суточных ведомостей текущего объекта системы теплоснабжения.
Для ввода режима работы и показаний узлов учета зоны сетевой воды I или II контура
- в иерархической структуре системы теплоснабжения щелкните левой кнопкой мышки на узле Режим работы зоны для ввода данных по зоне I контура, или на узле Режим работы зоны ХХХ для ввода данных по зоне II контура
- в списке дат выберите дату исследуемых суток отработанного периода
- в списке объектов справа от списка дат щелкните левой кнопкой мышки на первой строчке, отвечающей режиму работы текущей зоны
- в элементе Зоны сет воды за сутки введите режим отпуска тепла в тепловую сеть зоны, выбрав его из списка: в обе магистрали / в подающую / в обратную / отключено
- в поле Часов в работе введите продолжительность отпуска тепла в тепловую сеть зоны в течение суток
- в списке объектов справа от списка дат щелкните левой кнопкой мышки на строчке, отвечающей узлу учета текущей зоны
- в элементе Показания УУ сет воды за сутки последовательно введите в соответствующие поля продолжительность учета потока сетевой воды данным узлом учета, измеренные расход, давление и температуру в единицах измерения
- повторяйте порядок ввода данных, описанный в п. 6 и 7 для всех узлов учета текущей зоны
- повторяйте п. 2 - 7 для всех суток исследуемого периода
По завершению ввода данных нажмите на кнопку , чтобы выполнить расчет и заполнить соответствующие поля таблицы суточной ведомости результатами расчета. В результате расчета определяются фактические расход, температура и давление потоков сетевой воды и количество тепла, отпущенное в тепловые сети зон теплоснабжения.
Порядок ввода показаний узлов учета исходной (холодной) воды на ЦТП см. раздел Суточные ведомости узлов учета .
Для ввода показаний электросчетчиков ЦТП
- в иерархической структуре системы теплоснабжения щелкните левой кнопкой мышки на узле Электросчетчики ЦТП
- в списке дат выберите дату исследуемых суток отработанного периода
- в списке объектов справа от списка дат щелкните левой кнопкой мышки на строчке, отвечающей электросчетчику текущего ЦТП
- в элементе Показания электросчетчиков ЦТП введите продолжительность учета и количество затраченной электроэнергии
- повторяйте п. 3 и 4 для всех электросчетчиков, установленных в текущем ЦТП
- повторяйте п. 2 - 7 для всех суток исследуемого периода
|
Показания электросчетчиков не подвергаются какому-либо расчету и используются как таковые для представления в отчетных документах по итогам разработки суточных ведомостей за отработанный период.
|
|
