Диалог Загруженные слои

[Важно]Важно

Настройки отображения слоёв сохраняются при сохранении файла карты. Также можно сохранить настройки отдельного слоя: «Сохранение настроек слоя».

Используя данный диалог возможно сдеать дополнителную настройку слоев карты, диалог можно вызвать нажатием на панели инструментов кнопки или сделав щелчок правой кнопкой мыши по названию карты в панели Рабочее место и выбрав в открывшемся контекстном меню пункт Слои.

Диалог «Загруженные слои»

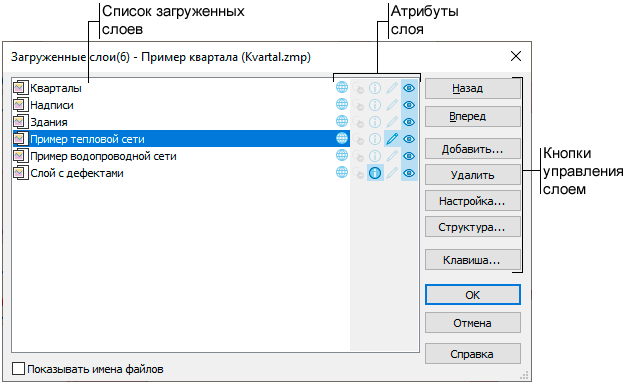

Рисунок 44. Диалог «Загруженные слои»


Диалог Загруженные слои позволяет:

Изменить порядок следования слоев

  1. Выделите слой в списке.

  2. Переместите слой или используя кнопки Назад и Вперед или с помощью мыши. Для этого установите на слой курсор, нажмите левую клавишу мыши и не отпуская клавишу переместите слой в нужное место.

    Самый нижний слой в диалоге является самым верхним слоем на карте.

[Примечание]Примечание

Если перед нажатием кнопок Назад и Вперед на клавиатуре нажать и удерживать клавишу Ctrl, то выделенный в списке слой будет перемещен в самый верх или низ списка соответственно.

Добавить слой

  1. Нажмите кнопку Добавить, после чего откроется окно выбора файла слоя, для добавления слоя в карту.

  2. Укажите на диске добавляемый слой. При работе в многопользовательской версии (ZuluServer) слой должен располагаться на Сервере геоданных. Для доступа к нему надо нажать кнопку Серверы геоданных, расположенную в левой части окна. После выбора слоя нажать кнопку Открыть.

Исключить слой

  1. Выберите слой в списке.

  2. Кнопка Исключить убирает выбранный слой из карты (удаления файла слоя при этом не происходит).

Изменить параметры настройки слоя

Для вызова окна изменения параметров слоя выберите слой и нажмите кнопку Настройка или сделайте двойной щелчок левой клавишей мыши на названии слоя.

Изменить структуру слоя

Для вызова окна редактора структуры слоя выберите слой и нажмите кнопку Структура.

Назначить сочетание клавиш для быстрой активизации слоя на карте

  1. Выберите слой.

  2. Нажмите кнопку Клавиша и из списка Сочетание клавиш выберите требуемое сочетание (вида Ctrl+Цифра).

Изменить атрибуты слоя

В списке слоев щелчком левой кнопки мыши можно установить атрибуты для каждого слоя:

Таблица 3.

символ отображается в том случае, если у слоя назначена проекция, отличная от план/схемы;

отменить выделенную группу объектов (если имеются);

слой является активным (может быть только один слой из списка);

устанавливает/отменяет редактирование слоя;

устанавливает/отменяет признак отображения слоя на экране (если кнопка серого цвета, то слой не отображается). Активный слой не может быть скрытым, так как он обязательно должен выводиться на экран. Так же слой можно сделать невидимым на карте сделав щелчок левой кнопкой мыши по иконке рядом с названием слоя в панели Рабочее место.


Показывать имена файлов

Для вывода полных имен файлов загруженных в карту слоев можно установить флажок Показывать имена файлов.

Для подтверждения всех произведенных действий нажмите кнопку ОК, а для отмены новых установок – Отмена.
