Настройка отображения группы слоев

Диалог Параметры видимости слоев позволяет провести групповую настройку видимости слоев. Настройка слоев карты производится в диалоге Загруженные слои, диалог можно вызвать нажатием на панели инструментов кнопки .

Для настройки отображения группы слоёв:

  1. Откройте диалог Загруженные слои. Диалог можно вызвать, нажав на панели инструментов кнопку или сделав щелчок правой кнопкой мыши по названию карты в окне Рабочее место и выбрав в открывшемся контекстном меню пункт Слои.

  2. Выберите слой или группу слоев (используя клавиши Ctrl или Shift).

  3. Правой кнопкой мыши откройте контекстное меню и выберите пункт Параметры отображения слоев.

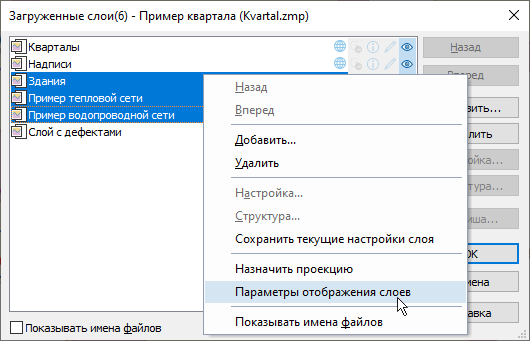

    Параметры отображения слоев

    Рисунок 151. Параметры отображения слоев


  4. В открывшемся окне укажите нужные настройки видимости:

    • Отображать слой на карте – слой будет виден, если стоит галочка, в противном случае нет;

      [Подсказка]Подсказка

      Параметр соответствует свойству Layer.Visible.

    • Отображать слой при печати – слой будет напечатан, если стоит галочка, в противном случае нет;

      [Подсказка]Подсказка

      Параметр соответствует свойству Layer.Printable.

    • Показ направлений на карте – показывать/не показывать на карте стрелками направления для участков сети, то есть для линейных объектов (направленных графов);

    • Показ направлений при печати – показывать/не показывать при печати стрелками направления для участков сети то есть для линейных объектов (направленных графов);

    • Отображать узлы – отображать/не отображать узлы объектов;

    • Не отображать при масштабе меньше, чем – слой не будет отображаться, если масштаб станет меньше заданного;

      [Подсказка]Подсказка

      Параметр соответствует свойству Layer.MinScale.

    • Не отображать при масштабе больше, чем – слой не будет отображаться, если масштаб станет больше заданного.

      [Подсказка]Подсказка

      Параметр соответствует свойству Layer.MaxScale.

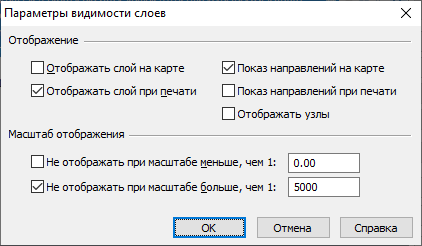

      Параметры видимости слоев

      Рисунок 152. Параметры видимости слоев


  5. Нажмите ОК для сохранения. Указанные опции запишутся в настройках каждого слоя.
