Как вывести данные по объектам на карту

На карту вы можете вывести любые данные из базы данных, выводятся они с использованием надписей. Для примера воспользуемся демонстрационной картой. В данной карте уже есть несколько вариантов надписей. Создадим еще вариант для вывода расхода воды в подающем трубопроводе.

  1. Выберите пункт меню Карта|Надписи|Создать надписи.

  2. В диалоговом окне Создание надписей из открывающегося списка Слой выберите слой, для которого будут создаваться надписи - Пример тепловой сети.

  3. В строке Вариант надписей вместо слова <Новый> задайте название для создаваемых надписей - Расход воды в подающем трубопроводе.

  4. Из списка Тип объекта выберите Участки, после чего в раздел Все поля загрузится подключенная к участкам база.

  5. Для того, чтобы данные выводились только по включенным участкам нажмите кнопку Режимы и установите галочку напротив режима Включен. Чтобы подтвердить выбор нажмите кнопку ОК.

  6. Далее укажите поле, которое будет отображаться на карте. Для поиска поля в списке введите его первые буквы в окне поиска . Выделите с помощью левой кнопки мыши поле Расход воды в подающем трубопроводе, т/ч в списке Все поля и нажмите кнопку . После этого имя выбранного поля добавится в список Поля для вывода.

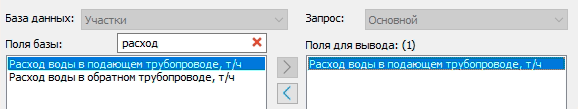

    Выбор поля для вывода

    Рисунок 79. Выбор поля для вывода


  7. В списке Поля для вывода выделите поле Расход воды в подающем трубопроводе, т/ч и для него задайте:

    • Префикс - для ввода префикса установите курсор в строку Префикс и введите: Gп=;

    • Постфикс, постфиксом в данном случае будут единицы измерения. Установите курсор в строку Постфикс и введите: ,т/ч.

    • Для полужирного начертания шрифта нажмите кнопку Шрифт и в открывшемся диалоге выберите Полужирный, кнопкой ОК подтвердите установку начертания.

    • Округлим выводимые данные до 2 знаков, для этого установите галочку Округлять до и в окошке поставьте 2 знаков.

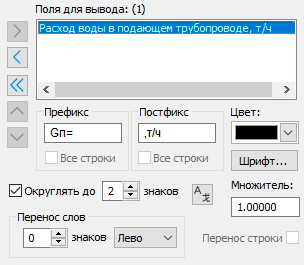

      Настройка поля для вывода

      Рисунок 80. Настройка поля для вывода


  8. В разделе Ориентация установите опции Вдоль линии и Авто, это нужно для того, чтобы надписи были ориентированы вдоль участков и всегда отображались в центре видимой части участка соответственно. Так же установите опции Масштаб 1:1, Не увеличивать больше размера 1:1 и Сохранять угол при повороте карты. Точку привязки надписи установите сверху.

    Настройка ориентации

    Рисунок 81. Настройка ориентации


  9. Нажмите кнопку Сохранить, в следствии чего произойдет сохранение созданной надписи и станет активной опция, расположенная правее строки Вариант надписей. Для подключения созданного варианта надписей к слою установите данную опцию.

    Итоговые настройки

    Рисунок 82. Итоговые настройки


  10. Закройте окно Создание надписей нажав кнопку Закрыть.

    Результат вывода данных

    Рисунок 83. Результат вывода данных
