Вывод данных на карту

Общие сведения

Любые данные из базы данных имеется возможность вывести на карту, для каждого графического объекта выводиться могут как несколько значений полей так и одно значение. Если, например, к слою зданий подключена база адресов, то адрес дома можно вывести на карту различными способами. Из примеров на рисунке ниже видно, что надпись может быть по-разному расположена относительно объекта, сориентирована под произвольным углом, может иметь различные стили выносных линий. В надписи по одному объекту могут участвовать значения разных его полей, которые можно выводить в одну или несколько строк, сопровождая каждое из полей своим шрифтом, цветом, префиксом и постфиксом, для цифровых полей может использоваться множитель. Цвет текста ил линий надписей может быть автоматически подобран цвету режимов типовых объектов.

Так же имеется возможность одновременно подключать к каждому типу объектов слоя сразу несколько вариантов надписей.

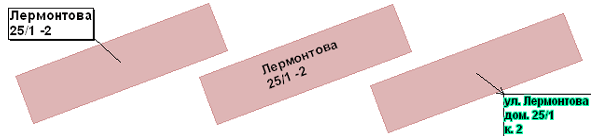

Варианты вывода надписей на карту

Рисунок 721. Варианты вывода надписей на карту


Возможно настроить индивидуальный масштаб отображения надписей, сделать настройки цвета надписи в зависимости от условий выводимых данных, скрывать определенные надписи вручную или с помощью тематических раскрасок или используя дополнительные настройки надписей.

[Примечание]Примечание

Подборку видеоуроков на тему работы с надписями можно посмотреть или на канале компании Политерм: https://www.youtube.com/playlist?list=PLanfni5YNcFoMjF-PExFmRU3xxtbvCU71 или на сайте https://www.politerm.com/videos/labels/.

В слое, где каждый тип объекта может иметь свою семантическую базу данных, одновременно на карту можно выводить надписи по всем объектам, для каждого типа по своему варианту.

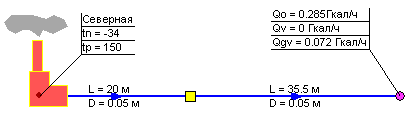

Надписи к типовым объектам слоя

Рисунок 722. Надписи к типовым объектам слоя


Для вывода данных на карту необходимо создать надписи и подключить их.
