Как создать тематическую раскраску

Тематическая раскраска это изменение индивидуальных параметров отображения объектов по заданным условиям выборки информации из семантических баз данных, подключенных к объектам слоя.

Для примера воспользуемся демонстрационной картой. В данной карте уже есть одна тематическая раскраска. Создадим еще вариант для раскраски сети в зависимости от диаметра участков. Раскрасим диаметры попадающие размерами > 0 и < 0,1 метра коричневым цветом, >= 0,1 и до 0,15 м. зеленым цветом, >=0.2 м. серым и увеличим их толщину на экране.

  1. Выберите меню Карта|Тема|Создать.

  2. Из списка Слой выберите слой Пример тепловой сети.

  3. В строке Фильтр нажмите кнопку Редактор, она вызовет диалог создания тематического фильтра.

  4. Из списка Шаблон вместо <Новый> внесите название шаблона, например, Диаметр трубопроводов.

  5. Из списка База выберите базу данных Участки.

  6. В разделе набора условий в строке Внутренний диаметр подающего трубопровода введите: >=0 И <0.1. Разделителем обязательно должна быть точка.

  7. Откройте вкладку Линейные и задайте цвет трубопровода, например коричневый. Остальные параметры не меняйте.

    Настройка для участков диаметра >=0 И <0.1 метра

    Рисунок 84. Настройка для участков диаметра >=0 И <0.1 метра


  8. Для ввода следующего условия нажмите кнопку .

  9. В разделе набора условий в строке Внутренний диаметр подающего трубопровода введите: >= 0.1 и <0.15.

  10. Во кладке Линейные задайте цвет трубопровода - зеленый. Остальные параметры не меняйте.

    Настройка для участков диаметра >= 0.1 и <0.15 метра

    Рисунок 85. Настройка для участков диаметра >= 0.1 и <0.15 метра


  11. Для ввода следующего условия нажмите кнопку .

  12. В разделе набора условий в строке Внутренний диаметр подающего трубопровода введите: >=0.2 м.

  13. Во кладке Линейные задайте цвет трубопровода - серый.

  14. В окне Толщина на экране введите 3.

    Настройка для участков диаметра >=0.2 метра

    Рисунок 86. Настройка для участков диаметра >=0.2 метра


  15. Для сохранения тематического фильтра нажмите кнопку Сохранить.

  16. Закройте окно создания тематического фильтра с помощью кнопки Закрыть.

  17. В диалоге Создание тематической раскраски в строке Тема введите название - Диаметр трубопроводов.

  18. Установите опцию Обновлять автоматически. Проверьте чтобы была установлена опция Подключить к карте.

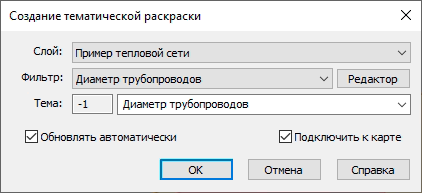

    Диалог Создание тематической раскраски

    Рисунок 87. Диалог Создание тематической раскраски


  19. Нажмите кнопку ОК.

    В результате созданная тематическая раскраска сразу будет подключена к слою. При необходимости вы ее можете отключить или отредактировать.

    Результат подключенной тематической раскраски

    Рисунок 88. Результат подключенной тематической раскраски
