Запустите ZuluGIS. После запуска отобразится основное окно системы с панелями и рабочей областью карты и автоматически откроется пустая карта «Карта1».

Откройте готовую карту. Для этого выберите в главном меню Файл|Открыть. В открывшемся диалоговом окне перейдите в папку, куда установлена программа. Обычно это C:\Program Files\Zulu 2021\Examples\Termo\Kvartal\. Выберите файл Пример тепловой сети.zmp и нажмите Открыть.

Рисунок 35. Открытие карты

В результате загрузится карта с векторными слоями: кварталы, здания, надписи, резерв пропускной способности, пример тепловой сети.

Ознакомьтесь с интерфейсом, обратите внимание на основные элементы. В центре экрана загружена карта со слоями, вокруг располагаются строка меню, панели инструментов и дополнительные окна для работы.

Снизу окна отображается строка состояния, которая показывает текущие координаты курсора и масштаб карты в текущий момент.

Проверьте, открыто ли окно Рабочее место; в нем будет отображено название карты, слои, которые в нее входят, надписи, темы и прочее. Если оно закрыто, откройте его, используя меню Окно|Рабочее место. Данное окно в дальнейшем пригодится для работы.

Рисунок 36. Открытие карты

Поработайте с навигацией по карте.

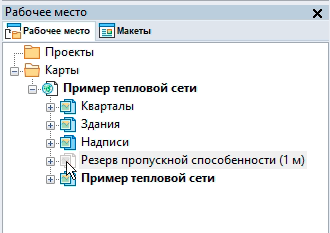

Включите/отключите отображение слоя. В окне Рабочее место сделайте щелчок левой кнопкой мыши по иконке рядом с названием слоя, например Резерв пропускной способности; иконка станет серого цвета. Для включения видимости повторите щелчок. Активный слой (выделен жирным шрифтом) скрыть нельзя.

Рисунок 38. Включение/отключение отображения слоя

Посмотрите информацию по объектам. В объектах демонстрационной карты уже внесены данные по зданиям и объектам сети, которые можно просмотреть и при желании изменить. Нажмите на панели инструментов Информация – . Если слой, информацию по объектам которого надо получить, активный, то просто сделайте щелчок левой кнопкой мыши по объекту. Если слой не активный, то дополнительно нажмите и удерживайте на клавиатуре клавиши Ctrl+Shift и только потом сделайте щелчок левой кнопки мыши по объекту. Объект замигает, и по нему откроется окно информации.

Рисунок 39. Просмотр информации по объектам

Включите/отключите тематическую раскраску. К слою сети создана тематическая раскраска, которая изменяет цвет участков в зависимости от способа прокладки. В окне Рабочее место нажмите на + слева от слоя Пример тепловой сети, затем на + напротив иконки Темы; откроется список тем слоя. Сделайте один щелчок левой кнопкой мыши по иконке рядом с названием темы. Она подключится; для отключения темы сделайте повторный щелчок на иконке.

Рисунок 40. Включение тематической раскраски

Включите/отключите надписи. В слое сети созданы несколько вариантов надписей, подключите один из них. В окне Рабочее место нажмите на + слева от слоя Пример тепловой сети, затем на + напротив иконки Надписи; откроется список надписей слоя. Сделайте один щелчок левой кнопкой мыши по иконке рядом с названием надписи. Она подключится; для отключения надписей сделайте повторный щелчок на иконке.

Рисунок 41. Включение надписей
