Поворот символьного объекта

Поворот символа узлового объекта не изменяет местоположение объекта ни, тем более, топологию сети. Возможность используется для поворота символа под определенным углом для улучшения наглядности и читаемости изображения сети.

Для поворота символа:

  1. Выберите режим работы Объект, нажав кнопку на панели инструментов.

  2. Выберите требуемый символьный объект. Для этого установить на него указатель мыши и нажмите левую кнопку мыши. Символ выделится прямоугольной областью с небольшим кружком в одном из ее углов. (Рисунок 46, «Поворот узлового объекта», б).

  3. Подведите указатель к кружку в углу выделенной области, нажмите и не отпускайте левую клавишу мыши.

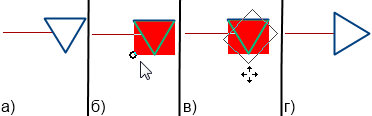

    Поворот узлового объекта

    Рисунок 46. Поворот узлового объекта


  4. Перемещая мышь, поверните символ на необходимый угол. (Рисунок 46, «Поворот узлового объекта», в).

  5. Отпустите левую кнопку мыши, для завершения перемещения. (Рисунок 46, «Поворот узлового объекта», г).
