Перемещение объекта

Переместить объект можно двумя способами: с сохранением топологических связей или с отрывом объекта от сети. В первом случае изменяется только местоположение объекта, а связность объектов сети не нарушается, то есть топология сети не изменяется. Во втором случае нарушается связь перемещаемого объекта с сетью, поэтому такое перемещение объекта, как правило, используется как промежуточная операция.

Для перемещения объекта с сохранением связей:

  1. Выберите режим работы Объект, нажав кнопку на панели инструментов.

  2. Установите указатель на перемещаемый объект (символ или участок).

  3. Нажмите левую кнопку мыши и, не отпуская ее, начните перемещение.

  4. Переместите объект в новое положение.

  5. Отпустите левую кнопку мыши для завершения перемещения.

В результате видно, что объект переместился с сохранением топологической связи.

Для перемещения объекта с отрывом от сети:

  1. Выберите режим работы Объект, нажав кнопку на панели инструментов.

    Установите указатель на перемещаемый объект (символ или участок).

  2. Нажмите и не отпускайте клавишу Shift.

  3. Нажмите левую кнопку мыши и, не отпуская ее, начните перемещение. (Рисунок 44, «Перемещение объекта с отрывом от сети», б). После начала перемещения клавишу Shiftможно отпустить.

  4. Переместите объект в новое положение.

  5. Отпустите левую клавишу мыши, для завершения перемещения. (Рисунок 44, «Перемещение объекта с отрывом от сети», в).

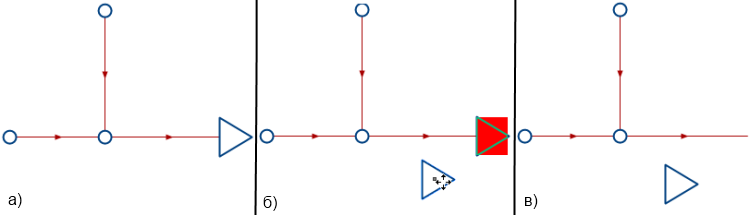

Перемещение объекта с отрывом от сети

Рисунок 44. Перемещение объекта с отрывом от сети


[Примечание]Примечание

Эта операция используется как промежуточная (например, для внедрения другого объекта вместо убранного.

В результате объект был перемещен, при этом топологическая связь участков с этим объектом нарушилась.
