Символы
В библиотеке символов слоя содержатся все символы, которые могут использоваться в данном слое. Для перехода к библиотеке символов выберите пункт Символы дерева структуры слоя в окне Структура слоя. В правой части окна откроется область управления библиотекой. В верхней части области библиотеки располагается панель инструментов с кнопками для выполнения основных действий над символами.
При создании пустого слоя, библиотека символов также создается пустой. При создании слоя инженерной сети (тепловой, водопроводной, газовой, паровой, канализационной) библиотека символов создается с символами для типов и режимов сети.

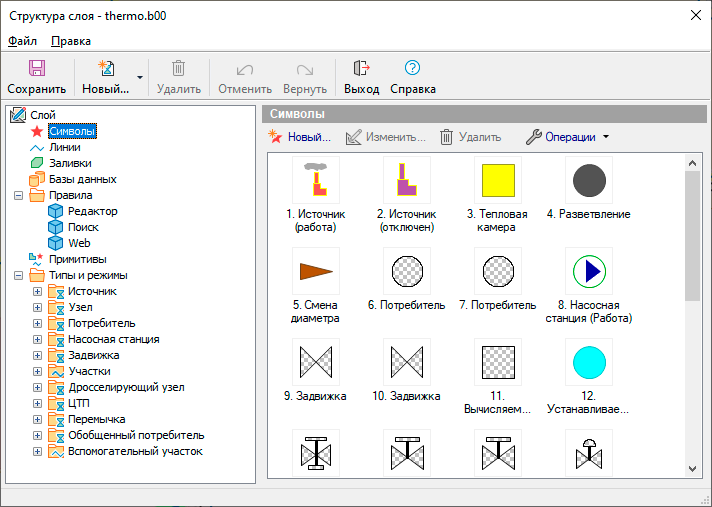

Рисунок 81. Библиотека символов
С символами в библиотеке доступны следующие основные действия:
-
Создание нового символа библиотеки символов. Для создания символа нажмите кнопку
Новый... в панели инструментов библиотеки и задайте
параметры добавляемого символа в открывшемся редакторе символов. Подробнее о работе в
редакторе см. в разделе «Редактор символов». -
Редактирование символа библиотеки символов. Для редактирования символа выберите его в библиотеке щелчком левой кнопки мыши, нажмите кнопку
Изменить... панели инструментов библиотеки и
измените настройки символа в открывшемся редакторе символов. Подробнее о работе в
редакторе смотрите в разделе «Редактор символов». -
Удаление символа из библиотеки. Для удаления символа выберите его в библиотеке щелчком левой кнопки мыши и нажмите кнопку
Удалить панели инструментов библиотеки.
Символы,
нанесенные на карту или используемые в режимах объектов удалены быть не
могут. -
Так же имеется возможность удалить все символы, которые не используются на карте (не нанесены на карту). Для такого удаления нажмите на кнопку
Операции и выберите пункт Удалить
свободные. При этом символы, нанесенные на карту или используемые в
режимах объектов удалены быть не могут. -
Смена ID символа. Для смены ID символа сделайте щелчок правой кнопкой мыши на символе и в появившемся контекстном меню выберите .
-
Импорт символов из другого слоя. Импорт символов описан в разделе «Импорт элементов из других слоев».
