Импорт элементов из других слоев

Система предусматривает возможность импортировать элементы библиотек (символы, стили линий и заливок) из одного слоя в другой, то есть, в библиотеку создаваемого слоя можно добавлять элементы уже созданные ранее для других слоев.

Для импорта элемента библиотеки в слой:

  1. В дереве структуры слоя в окне Структура слоя () выберите требуемый раздел (Символы, Линии, Заливки).

  2. Нажмите кнопку Операции и в появившемся контекстном меню выберите команду Импорт... Откроется стандартный диалог выбора файла.

  3. Выберите слой-источник из которого требуется импортировать элементы библиотеки и нажмите кнопку Открыть. Откроется диалог импорта элементов требуемого вида. Основную часть диалога импорта занимают две области. В верхней области диалога представлены все элементы выбранного вида слоя-источника, а в нижней – элементы, импортируемые в текущий слой. Если вы случайно выбрали не тот слой-источник, то выбрать новый можно нажав кнопку Выбор слоя.

  4. Для добавления части символов из слоя источника в текущий слой выберите требуемые элементы в верхней области (например щелкая левой кнопкой мыши по требуемым элементам с нажатой клавишей Ctrl) и нажмите кнопку Добавить.

    Для добавления всех элементов из верхнего списка в нижний нажмите кнопку Добавить все.

  5. Для исключения символов из списка элементов, предназначенных для импорта, выберите исключаемые символы в нижней области и нажмите кнопку Исключить (кнопка Исключить все исключает все элементы из нижней области).

  6. Нажмите кнопку Импортировать, выбранные элементы будут импортированы в библиотеку текущего слоя и диалог закроется. Для того чтобы закрыть диалог не проводя импорта, нажмите кнопку Закрыть.

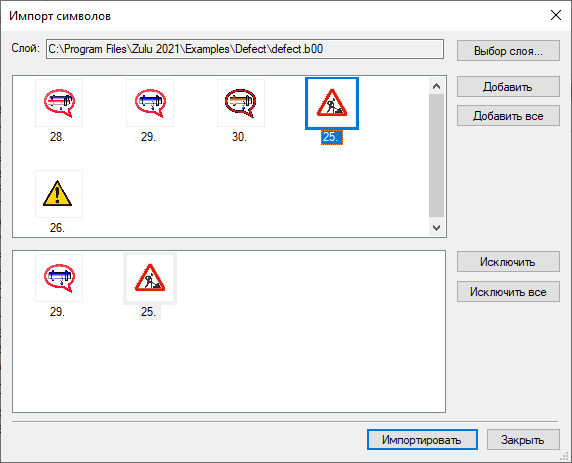

    Окно импорта элементов библиотеки

    Рисунок 114. Окно импорта элементов библиотеки
