Преобразование ломаных в типовой полигон

Вы можете преобразовать простые ломаные (примитивы) в типовые полигоны. Для осуществления данной операции в структуре слоя должны быть созданы типы и режимы, в которые производится преобразование.

Для преобразования в ломаной в типовой полигон:

  1. Включите редактирование слоя с объектами ().

  2. Установите режим Объект ().

  3. Выделите один или группу объектов для преобразования.

  4. Нажмите клавишу Shift и не отпуская ее сделайте двойной щелчок по выделенным объектам.

    ИЛИ

    Сделайте щелчок правой кнопкой мыши в области карты и выберите пункт Свойства объектов.

    ИЛИ

    Выберите меню Правка|Свойства объектов.

    Откроется окно Объекты для изменения параметров группы.

  5. При преобразовании имеется возможность скопировать данные по объектам из базы, но только в том случае, когда совпадают имена полей баз данных. Для этого установите опцию Копировать значения для совпадающих имён полей.

  6. Если работа производится с несколькими объектами, выделите в списке слева нужный графический тип объекта. Нажмите кнопку В типовые контуры.

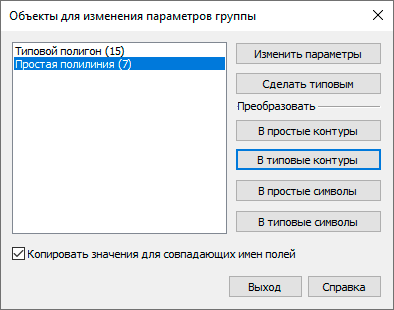

    Диалоговое окно изменения параметров объектов

    Рисунок 441. Диалоговое окно изменения параметров объектов


  7. На экране появиться диалог Смена режима. В верхнем разделе Тип выберите тип объекта, в нижнем Режим, соответственно режим объекта.

    [Примечание]Примечание

    Если в диалоге Смена режима раздел Тип и Режим пустые, значит в структуре слоя отсутствуют подходящие режимы для преобразования.

  8. Нажмите кнопку ОК.

    Иллюстрация преобразования ломаных в типовой полигон

    Рисунок 442. Иллюстрация преобразования ломаных в типовой полигон
