Автозамыкание контура

[Примечание]Примечание

Ввод объектов может производиться как по проекции так и по сфероиду в зависимости от выбранной опции.

Если вводится контур, граничащий с одним или несколькими соседними контурами, то можно сократить время ввода, не проходя дважды по уже введенным для соседей точкам. Автозамыкание можно применить как к простым объектам так и к типовым.

[Примечание]Примечание

Автозамыкание так же может применяться при вводе ломаной линии ().

Если объект, участок которого надо повторить находится в редактируемом слое, тогда для автозамыкания нужно:

  1. Сделать слой активным и редактируемым.

  2. Для автозамыкания типового контура надо нажать на панели редактирования кнопку и в меню типовых объектов выбрать режим вводимой контура.

    Для автозамыкания простого контура в том случае, если ранее вводились типовые объекты, то надо нажать на панели редактирования кнопку и выбрать в меню пункт Примитивы. В противном случае и так же если редактируемый слой не содержит типовых объектов, то данный пункт выполнять не надо.

  3. Нажать кнопку и задать характеристики контура. В разделе Заливка задается цвет фона, цвет узора и узор заливки объекта. По умолчанию используется узор со сплошной заливкой (полигон полностью заливается цветом узора), поэтому для установки цвета объекта достаточно задать цвет узора. Если в списке узоров нет нужного, то его возможно создать самостоятельно.

    В поле прозрачность задается степень прозрачности заливки (от 0 до 100), поле активно только для сплошной заливки.

    В разделе Линии задаются цвет, стиль, толщина на экране и толщина при печати контура объекта. Если необходимого стиля в списке нет, то его можно создать самостоятельно.

    [Примечание]Примечание

    Стиль объекта достаточно установить один раз, для всех вводимых объектов данного типа будет применяться установленный стиль.

  4. Если вводится простой объект, то нажать кнопку .

  5. «Зацепиться» за узел существующего соседнего контура (левая клавиша мыши + Ctrl). Чтобы были видны все узлы активного слоя нажмите кнопку .

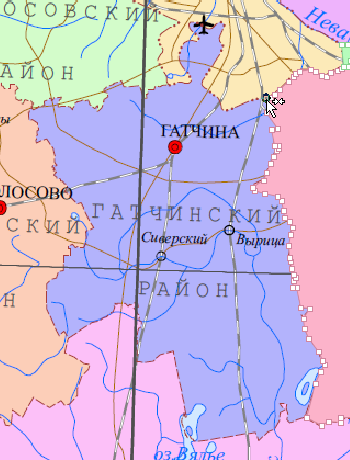

    Привязка к узлу существующего контура

    Рисунок 321. Привязка к узлу существующего контура


  6. Довести новый контур против часовой стрелки до другого узла соседнего контура и зацепиться за него.

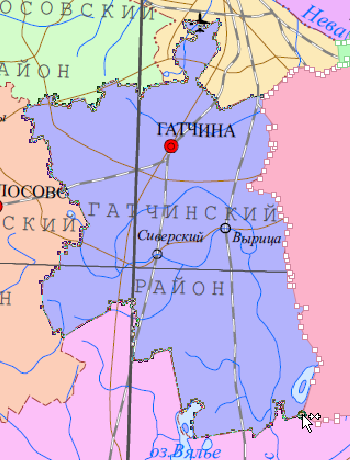

    Привязка ко второму узлу существующего контура

    Рисунок 322. Привязка ко второму узлу существующего контура


  7. Нажать кнопку , при этом, если путь, проходящий по существующим узлам контуров слоя, будет найден, то произойдет автоматическое замыкание контура по уже существующим узлам.

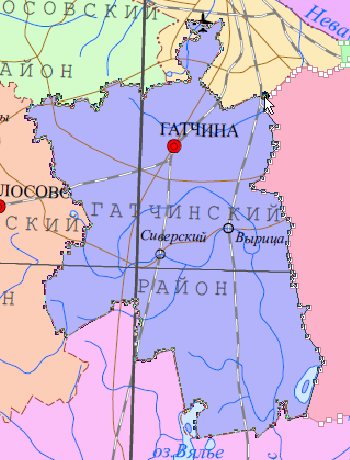

    Автозамыкание контура

    Рисунок 323. Автозамыкание контура

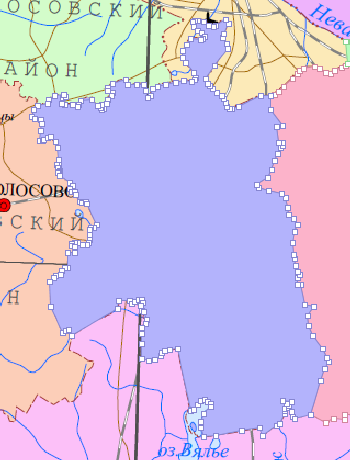

    Результат автозамыкания контура

    Рисунок 324. Результат автозамыкания контура


Если объект, участок которого надо повторить находится не в редактируемом слое, тогда для автозамыкания нужно:

  1. Сделать слой в котором будет вводиться новый объект редактируемым.

  2. Сделать активным слой, в котором находится объект, участок которого надо повторить.

  3. Повторить пункты 2-7, описанные выше.
