Объединение участков с исключением узлов
Данная операция может применяться для упрощения инженерной сети в том случае, когда требуется исключить лишние символьные (узловые) объекты с одновременным объединением участков. В системе та же реализована возможность удалять объекты с объединением участков поштучно. Данная же операция предназначена для массового изменения сети. Перед объединением выбираются объекты для исключения и задаются дополнительные условия. Для объединения можно выбрать несколько условий:
-
совпадающие данные в полях участков - будут объединены только участки, имеющие общий узел, данные в которых совпадают. Например участки с одинаковым значением в поле Балансодержатель;
-
совпадение типов участков - объединяются участки одного типа, имеющие общий узел;
-
совпадение режимов участков - объединяются участки одного режима, имеющие общий узел.
![[Предупреждение]](images/admon/warning.png)
Предупреждение Операция отмены действий ( или нажатие на клавиатуре сочетание клавиш +) отменяет только графические изменения, не затрагивая значения в безе данных.
Операция отмены действий восстановит сеть к исходному состоянию с учетом значений в базе данных если:
-
в структуре слоя нет настройки правила удаления записей при удаление объектов;
-
операция происходила БЕЗ суммирования значений поля, при объединенных участков;
-
если после операции объединения база данных НЕ была сжата.
Изучение данной процедуры лучше производить на копии слоя.
-
Для объединения участков и исключения узлов откройте карту со слоем, в котором надо объединить участки или добавьте слой в текущую карту, далее:
-
Сделайте активным слой для объединения и включите его редактирование.
-
Выделите все объекты для объединения включая узлы.
-
Выберите меню .
-
В появившемся диалоге слева будет отображен список объектов, которые могут быть исключены из сети при объединении участков. Установите галочки напротив объектов которые требуется исключить. Для того чтобы выбрать все объекты одновременно установите галочку .
-
Для того чтобы объединялись только участки с общим узлом, у которых в полях семантической базы данных внесены одинаковые значения внесите в строку Совпадение значений полей название поля по которому следует проводить проверку совпадения значений. Если введенного названия поля не существует, то будет выдано соответствующее сообщение.
-
Для объединения участков, имеющих общий узел только при совпадении типа установите опцию Совпадение типов.
-
Для объединения участков, имеющих общий узел только при совпадении режима установите опцию Совпадение режимов.
-
Для суммирования значений полей объединенных участков введите соответствующие названия полей в строку Поля для суммирования при объединении. Если таких полей несколько, то их следует разделять точкой с запятой - «;».

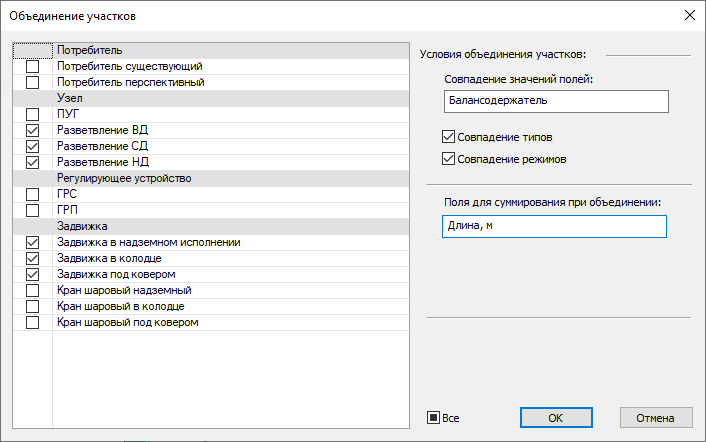

Рисунок 431. Диалог Объединение участков
-
Для запуска процесса объединения нажмите кнопку .
На рисунке ниже показана исходная схема сети и результат объединения участков, условия объединения заданы на рисунке выше. Красные участки одного типа, синие другого графического типа.

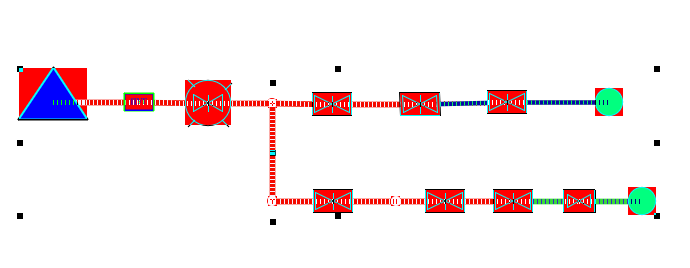

Рисунок 432. Схема с выделенными объектами до объединения

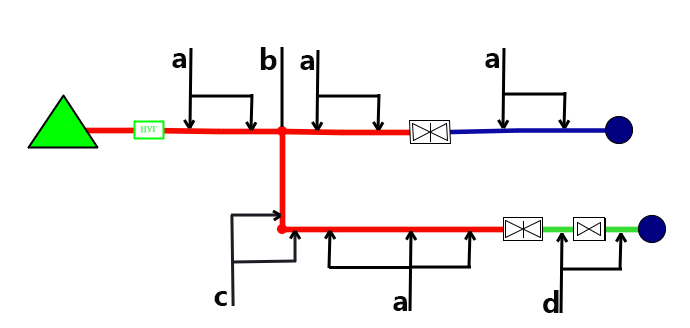

Рисунок 433. Результат объединения участков
-
a - объединенные по типам участки;
-
b - соседние участки не объединены так как по правилам если в одной точке сходятся более двух участков, то там обязательно должен стоять узел;
-
с - участки не объединены так как в поле Балансодержатель внесены разные значения;
-
d - участки не объединены так как их соединяет узел не отмеченный для удаления.
