Настройка SRTM

После того, как SRTM слой добавлен в карту имеется возможность произвести дополнительные настройки.

[Важно]Важно

Все настройки, произведенные указанным далее способом относятся только к текущей карте, и сохраняются ТОЛЬКО при сохранении карты. И если настройки не были сохранены в слое, то при добавлении данного слоя в другую карту настройки выполненные для первой карты применяться не будут.

Для настройки SRTM слоя:

  1. Выполните команду меню Карта|Настройка слоя или нажмите на панели инструментов кнопку .

  2. В появившемся окне Загруженные слои выберите слой рельефа и нажмите кнопку Настройка. Откроется диалог настройки рельефа.

    Также вызвать диалог настройки возможно, сделав щелчок правой кнопкой мыши по названию слоя в панели Рабочее место и выбрав в открывшемся контекстном меню пункт Настройка.

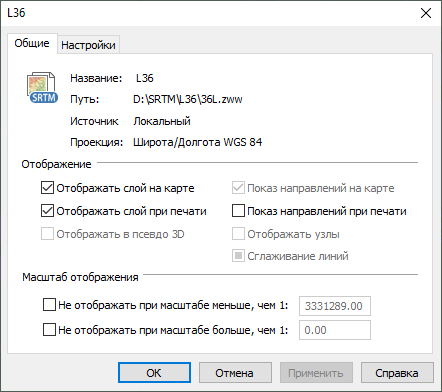

    Настройки SRTM слоя

    Рисунок 579. Настройки SRTM слоя


  3. Параметры отображения рельефа задаются в следующих группах настроек вкладки Общие:

    1. Группа настроек Отображение:

      • слой отображается на карте только при установленном флажке отображать слой на карте;

      • для того чтобы слой печатался должен быть установлен флажок отображать слой при печати.

    2. Группа настроек Масштаб отображения:

      • не отображать при масштабе меньше, чем - слой не будет отображаться, если масштаб станет меньше заданного, масштаб указывается или геодезический и в сантиметрах на пиксель, в зависимости от настроек системы.

      • не отображать при масштабе больше, чем - слой не будет отображаться, если масштаб станет больше заданного, масштаб указывается или геодезический и в сантиметрах на пиксель, в зависимости от настроек системы.

  4. Во вкладке Настройки можно задать % прозрачности для слоя SRTM, где 0 - прозрачность отсутствует, 100 - полностью прозрачен.

  5. По завершении задания настроек слоя нажмите кнопку ОК чтобы сохранить изменения и закрыть диалог. Кнопка Отмена закрывает диалог без сохранения изменений.
