Подключение данных высотных отметок SRTM3


Пред.		След.

Данные SRTM3 съемки можно свободно скачать из открытых источников в формате *.hgt. Чтобы использовать эти данные в системе в качестве слоя рельефа, их необходимо подключить и одновременно создать новый слой. Обратите внимание, что перед подключением скачанные файлы нужно разархивировать!

Примечание

После создания слоя высотных отметок в дальнейшем он может быть использован для автоматического снятия геодезических отметок у инженерных сетей (подробней об этом можно знать в соответствующей справке: ZuluHydro https://www.politerm.com/zuluhydro/webhelp/index.html#auto_geo.html, ZuluThermo https://www.politerm.com/zuluthermo/webhelp/index.html#auto_geo.html, ZuluDrain https://www.politerm.com/zuludrain/webhelp/index.html#auto_geo.htm, ZuluSteam https://www.politerm.com/zulusteam/webhelp/index.html#auto_geo.htm).

	Примечание
	Видео урок по работе с SRTM3 данными можно посмотреть пройдя по ссылке: https://www.politerm.com/videos/relief/ReliefSRTM/.

Для подключения скачанных данных:

Выберите пункт меню Карта|Рельеф|Подключить данные SRTM3. Откроется диалог подключения данных.
В строке Название слоя укажите пользовательское название для слоя высотных отметок.
С правой стороны от строки Папка с файлами HGT нажмите кнопку Обзор и укажите каталог, в котором расположены файлы съемки (*.hgt).
Нажмите кнопку Сохранить, задайте имя файла для слоя высотных отметок.
Если созданный слой необходимо сразу добавить в карту то установите опцию Добавить в карту.

Рисунок 577. Диалог подключения данных SRTM3
Нажмите кнопку ОК, которая запустит создание слоя высотных отметок на основании указанных данных.

В результате проделанных действий будет создан файл с расширением *.zww, при загрузке его в карту он будет выглядеть следующим образом:

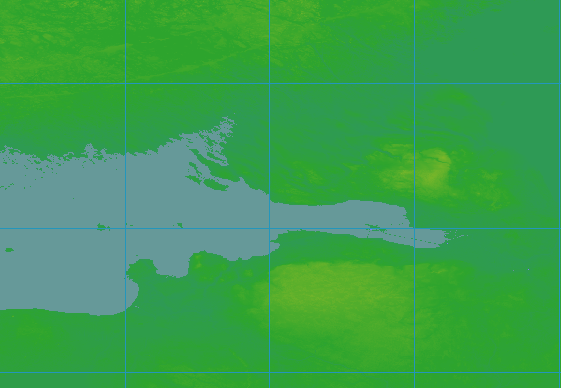

Рисунок 578. Карта с загруженным слоем высотных отметок

	Примечание
	При необходимости можно настроить ему прозрачность.

Если слой отметок активный, то при щелчке мыши в любой его области в окне Объект будет отображаться следующая информация:

ID плитки;
LAT, градусы – широта;
LON, градусы – долгота;
Zc, м – и высота точки, занесенная в ячейку;
Z, м – уточненная высота, именно она используется при считывании высот, данная высота выведена на основе анализа высот соседних ячеек.

На рисунке выше для наглядности отображена градусная сетка с шагом 1х1 градус, в каждой клетке которой находится отдельная плитка (включить сетку можно через меню Карта|Настройка|Проекция карты, раздел Градусная сетка).

Созданный файл *.zww функционально представляет собой только ссылку на данные, если файл открыть, например с помощью блокнота, то можно увидеть, что он содержит три строки, в которых указан тип данных, название файла и относительный путь до данных:

      Type: SRTM3
      Title: Высотные отметки
      Folder: .\

	Примечание
	Для того чтобы использовать файл высотных отметок в ZuluServer предварительно необходимо все данные перенести на сервер и затем опубликовать.
