Просмотр результатов температурного графика


Пред.		След.

В результате расчета температурного графика, в окне Сообщения в нижней части экрана будут выведены результаты расчета в виде значений, разделенных между собой запятой (Рисунок 195, «Результаты построения температурного графика (качественное регулирование)»), а также в виде графика. Сохранить результаты расчета можно в виде электронной таблицы Excel или текстового файла.

	Подсказка
	Вы можете настроить, какие поля будут отображаться в протоколе расчета температурного графика. Для настройки протокола температурного графика воспользуйтесь кнопкой Протокол.

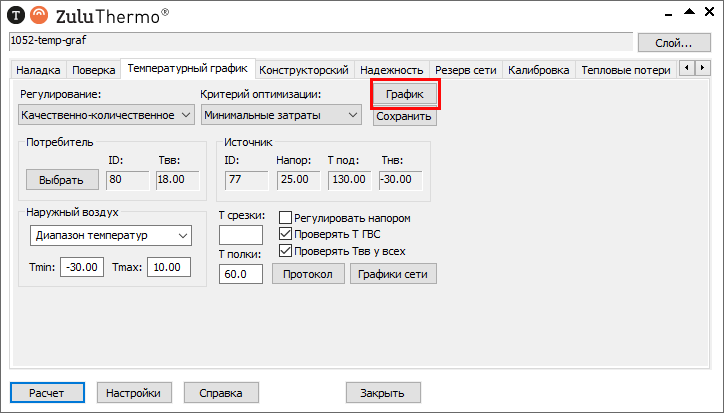

График по результатам расчета можно посмотреть в ZuluThermo и вывести на печать. Для просмотра графика в ZuluThermo, после выполнения расчета нажмите кнопку График на панели расчетов:

Рисунок 192. Просмотр результата расчета температурного графика

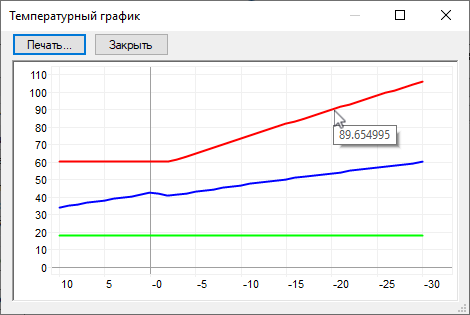

На экране отобразится окно графика, вы можете масштабировать его, растягивая за угол окна или открыть на весь экран. При наведении курсора и задержке — рядом с курсором будет выведено соответствующее значение:

Рисунок 193. Просмотр значений в окне температурного графика

На температурном графике отображаются:

ось абсцисс − температура наружного воздуха, ℃;
ось ординат − температура теплоносителя, ℃;
температура теплоносителя в подающем трубопроводе, ℃ − линия красного цвета;
температура теплоносителя в обратном трубопроводе, ℃ − линия синего цвета;
температура воздуха в помещении, ℃ − линия зеленого цвета.

В зависимости от выбранного регулирования (качественное или качественно-количественное) и опций, будут отображены следующие результаты расчета:

График с качественным регулированием.
График с качественно-количественным регулированием (критерий оптимизация — минимальная температура).
График с качественно-количественным регулированием (критерий оптимизация — минимальная стоимость).

График с качественным регулированием

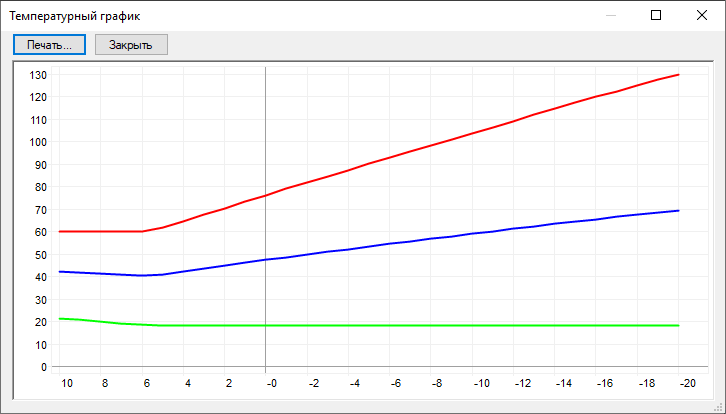

Рисунок 194. Пример построения графика с качественным регулированием

Рисунок 195. Результаты построения температурного графика (качественное регулирование)

Где:

Tnv — температура наружного воздуха, ℃.
Ti1 — температура теплоносителя в подающем трубопроводе, ℃.
Ti2 — температура теплоносителя в обратном трубопроводе, ℃.
Tv — температура воздуха внутри помещения, ℃.
H — располагаемый напор на источнике, м.
G — суммарный расход сетевой воды в подающем трубопроводе, т/ч.
Qrel — относительная нагрузка на систему отопления (отношение расчетной нагрузки на СО к текущей Qrel = Qрасч.со/Qтек.со).
T1 — температура на входе в потребитель, ℃.
T2 — температура на выходе из потребителя, ℃.
T3 — температура на входе в систему отопления, ℃.
Qi — суммарная тепловая нагрузка, Гкал/ч.
ID_min — идентификатор ID (SYS) "самого плохого" потребителя с минимальной температурой внутреннего воздуха. Значение температуры указывается в столбце Tv_min.
Tv_min — минимальное значение температуры внутреннего воздуха ℃ у "самого плохого" потребителя. Идентификатор потребителя указан в столбце ID_min.
ID_max — идентификатор ID (SYS) потребителя с максимальной температурой внутреннего воздуха. Значение температуры указывается в следующем столбце Tv_max.
Tv_max — максимальное значение температуры внутреннего воздуха ℃ среди всех потребителей. Идентификатор потребителя указан в столбце ID_min.

График с качественно-количественным регулированием (критерий оптимизация — минимальная температура)

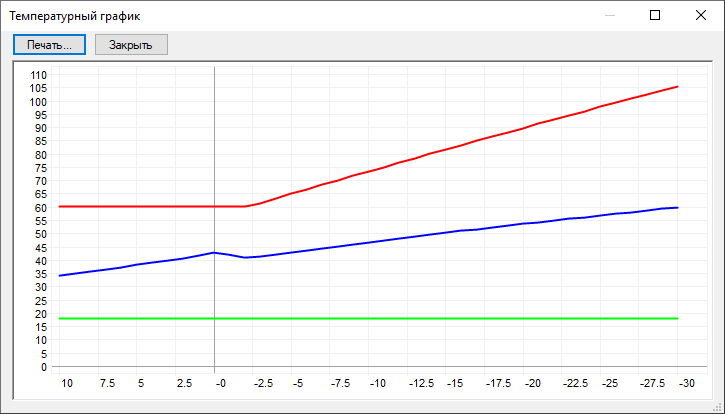

Рисунок 196. Пример построения графика с качественно-количественным регулированием (критерий оптимизация — минимальная температура)

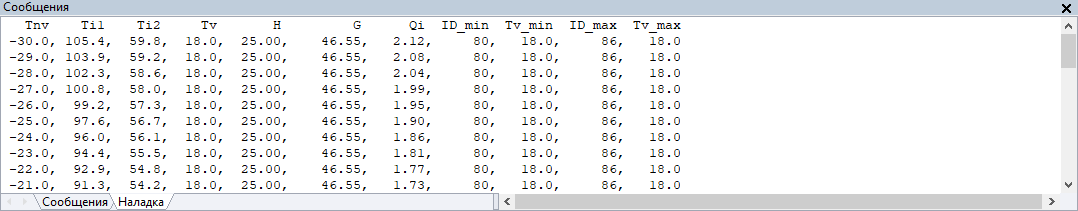

Рисунок 197. Результаты построения температурного графика (критерий оптимизация — минимальная температура)

Tnv — температура наружного воздуха, ℃.
Ti1 — температура теплоносителя в подающем трубопроводе, ℃.
Ti2 — температура теплоносителя в обратном трубопроводе, ℃.
Tv — температура воздуха внутри помещения, ℃.
H — располагаемый напор на источнике, м.
G — суммарный расход сетевой воды в подающем трубопроводе, т/ч.
Qi — суммарная тепловая нагрузка, Гкал/ч.
ID_min — идентификатор ID (SYS) "самого плохого" потребителя с минимальной температурой внутреннего воздуха. Значение температуры указывается в столбце Tv_min.
Tv_min — минимальное значение температуры внутреннего воздуха ℃ у "самого плохого" потребителя. Идентификатор потребителя указан в столбце ID_min.
ID_max — идентификатор ID (SYS) потребителя с максимальной температурой внутреннего воздуха. Значение температуры указывается в следующем столбце Tv_max.
Tv_max — максимальное значение температуры внутреннего воздуха ℃ среди всех потребителей. Идентификатор потребителя указан в столбце ID_min.

График с качественно-количественным регулированием (критерий оптимизация — минимальная стоимость)

Рисунок 198. Пример построения графика с качественно-количественным регулированием (критерий оптимизация — минимальная стоимость)

Рисунок 199. Результаты построения температурного графика (критерий оптимизация — минимальная стоимость)

Где:

Tnv — температура наружного воздуха, ℃.
Ti1 — температура теплоносителя в подающем трубопроводе, ℃.
Ti2 — температура теплоносителя в обратном трубопроводе, ℃.
Tv — температура воздуха внутри помещения, ℃.
H — располагаемый напор на источнике, м.
G — суммарный расход сетевой воды в подающем трубопроводе, т/ч.
Qcost — затраты на тепловую энергию, руб. или другая валюта.
Wcost — затраты на электроэнергию, руб. или другая валюта.
Ccosts — суммарные затраты (Ccosts = Qcost + Wcost), руб. или другая валюта.
Qi — суммарная тепловая нагрузка, Гкал/ч.
ID_min — идентификатор ID (SYS) "самого плохого" потребителя с минимальной температурой внутреннего воздуха. Значение температуры указывается в столбце Tv_min.
Tv_min — минимальное значение температуры внутреннего воздуха ℃ у "самого плохого" потребителя. Идентификатор потребителя указан в столбце ID_min.
ID_max — идентификатор ID (SYS) потребителя с максимальной температурой внутреннего воздуха. Значение температуры указывается в следующем столбце Tv_max.
Tv_max — максимальное значение температуры внутреннего воздуха ℃ среди всех потребителей. Идентификатор потребителя указан в столбце ID_min.
