Настройка протокола температурного графика
В результате расчета температурного графика, в окне Сообщения в нижней части экрана выводятся результаты расчета в виде значений, разделенных между собой запятой (Рисунок 189, «Пример протокола расчета температурного графика»).

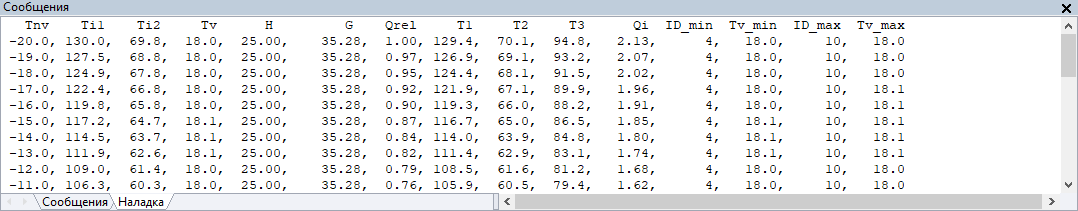

Рисунок 189. Пример протокола расчета температурного графика
Вы можете выбрать, какие поля будут отображаться в протоколе. Для этого:
-
Выберите команду главного меню или нажмите кнопку
панели инструментов. Откроется окно теплогидравлических расчетов ZuluThermo. -
Нажмите кнопку Слой... и выберите слой рассчитываемой тепловой сети в открывшемся диалоге.
-
Перейдите на вкладку Температурный график.
-
Нажмите кнопку :

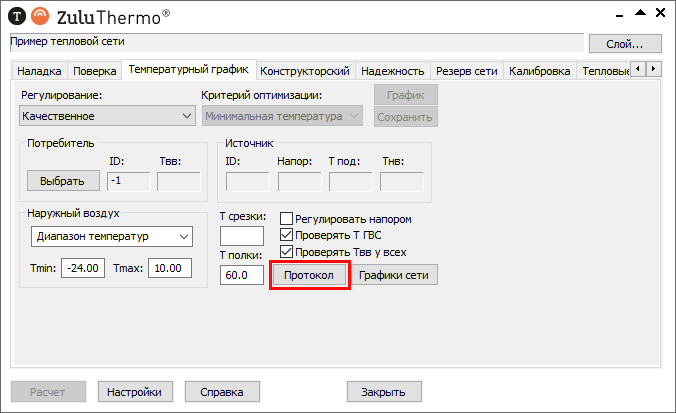

Рисунок 190. Настройка протокола температурного графика
-
В окне Настройка полей протокола отметьте нужные поля (Рисунок 191, «Настройка полей протокола температурного графика»).
Чтобы выбрать все поля или отменить выделение, используйте опцию Все в нижней части экрана.

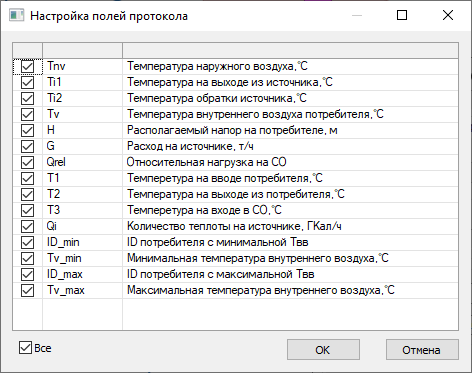

Рисунок 191. Настройка полей протокола температурного графика
-
Нажмите для сохранения изменений.
