Поиск в слое-подложке

Позволяет осуществить поиск в заданном слое (обычно слой зданий) — подложке объектов, местоположение которых совпадает с местоположением потребителей в слое сети. Результаты поиска отображаются на карте в виде тематической раскраски объектов слоя-подложки и выводятся в отчет.

Объекты выбранного слоя подложки будут раскрашены в зависимости от состояния потребителя изображенного на этом объекте, например, здания будут окрашены под выключенными потребителями (смотрите Рисунок 306, «Отображение отключений на тематической раскраске»).

[Предупреждение]Предупреждение

Слой сети и слой-подложка должны быть либо на сервере, либо локально!

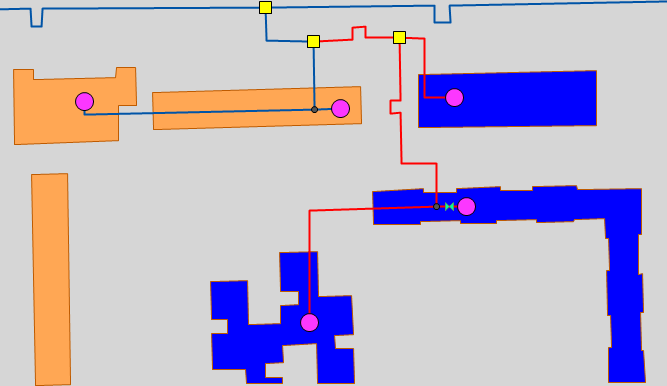

Отображение отключений на тематической раскраске

Рисунок 306. Отображение отключений на тематической раскраске


Для запуска поиска в слое подложке:

  1. Выберите команду главного меню Задачи|Коммутационные задачи или нажмите кнопку на панели инструментов. Появится диалоговое окно Коммутационные задачи.

    Диалог «Коммутационные задачи»

    Рисунок 307. Диалог «Коммутационные задачи»


  2. Нажмите кнопку Слой... и в появившемся диалоговом окне (Рисунок 308, «Диалог выбора слоя») с помощью левой кнопки мыши выберите слой тепловой сети.

    Диалог выбора слоя

    Рисунок 308. Диалог выбора слоя


  3. Выберите вкладку Поиск в слое подложке.

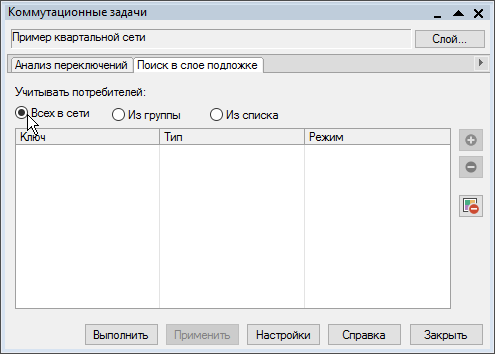

    Окно поиска слоя в подложке

    Рисунок 309. Окно поиска слоя в подложке


  4. Выберите c помощью переключателей Учитывать потребителей необходимые условия поиска.

    • Всех в сети − поиск будет осуществляться для всех потребителей в слое сети, дополнительных настроек производить не надо, и можно сразу производить поиск;

    • Из группы − поиск будет осуществляться для потребителей, входящих в текущую группу в слое сети;

    • Из списка – поиск будет осуществляться для потребителей, которых пользователь добавит в список. Для этого следует выделить в режиме на карте потребителя, для которого необходимо произвести поиск. Нажать кнопку на панели диалога. Выбранный потребитель добавится в список в диалоговом окне. Таким же образом добавьте в список всех необходимых для поиска потребителей (Подробнее о работе со списком «Работа со списком объектов»).

  5. Нажмите кнопку Выполнить.

В результате выполнения задачи появится браузер Просмотр результата, содержащий табличные данные результатов поиска (подробнее о браузере можно узнать в разделе «Просмотр результатов расчета») и выполнится раскраска слоя - подложки в зависимости от режимов потребителей и выбранных настроек.

Каждая запись результирующей таблицы соответствует потребителю и соответствующему объекту слоя подложки и содержит заданные в настройках поля из баз данных, а также информацию о текущем режиме потребителя. При необходимости вы можете удалить раскраску с помощью кнопки .
