Поверочный расчет газопроводной сети
Цель расчета
Целью поверочного расчета является определение расчетных расходов газа на участках газовой сети, давления во всех узловых точках и нарушения режима работы потребителей.
Созданная математическая имитационная модель системы газоснабжения, служащая для решения поверочной задачи, позволяет анализировать гидравлический режим работы системы, а также прогнозировать его изменения в случае каких-либо переключений. Расчеты могут проводиться при различных исходных данных, в том числе при отключении отдельных участков газовой сети. Состав газовой смеси может задаваться пользователем и это может быть не только природный газ, но и обычный воздух.
Если в результате поверочного расчета скорость на участке превышает допустимую для данной категории газопроводов, то ZuluGaz отобразит соответствующее предупреждение. Предупреждения также выводятся при недостаточном давлении на потребителях и регулирующих устройствах (ГРС, ГРП, ШРП).
Поверочный гидравлический расчет системы газоснабжения возможен:
-
Только для расчета наружных газопроводных сетей: согласно СП 42-101-2003 или СТО ГАЗПРОМ ГАЗОРАСПРЕДЕЛЕНИЕ 12.2.2-1-2013, которые описывают расчеты распределительных газопроводных сетей с давлением до 1,2 МПа и до 2.5 МПа.
-
По всей системе целиком — от источника верхнего уровня, например ГРС до конечного потребителя газовой сети.
![[Предупреждение]](images/admon/warning.png)
Предупреждение Каждый источник многоступенчатой газораспределительной системы рассчитывается с заданными на нём параметрами Давления на выходе Preg. В поверочном расчете значение Давления на входе (Pin) на регуляторе используется только для проверки. Если в результате расчета Давление на входе меньше, чем Давление на выходе (Pin < Preg) — то будут отображаться предупреждающие сообщения: Предупреждение Z604: ID=XX Давление на входе регулятора ниже давления на выходе на ХХ.Х кПа.
Дополнительно на регулирующем устройстве указывается Минимальное давление на входе (Pmin). Значение данного поля должно быть больше или равно, чем значение поля Давление на выходе (Pmin < Preg), иначе будет выведено соответствующее предупреждение Предупреждение Z602: ID=XX Давление на потребителе ниже минимального на XX.X кПа.
Для поверочного расчета вы можете включить опцию Pmin равно давлению на выходе и оставить поле Pmin пустым.
-
От отдельного источника на любом уровне газовой сети (ГРС, ГРП или ШРП).
-
От указанного узла или участка — используется для упрощения процесса расчета при использовании очень больших и распределённых газопроводных сетей.
Расчет систем газоснабжения может производиться с использованием следующих методик (можно выбрать в настройках расчета):
-
При нормальных условиях работы по методическим рекомендациям СП 42-101-2003.
-
По СП 42-101-2003 c учетом температуры газа, отличающейся от нормальных условий.
-
По методике СТО ГАЗПРОМ ГАЗОРАСПРЕДЕЛЕНИЕ 12.2.2-1-2013 ПРОЦЕССЫ «Процесс работы с данными. Определение пропускной способности, расчет свободных мощностей газопроводов».
Согласно СТО ГАЗПРОМ ГАЗОРАСПРЕДЕЛЕНИЕ 12.2.2-1-201, возможен расчет пропускной способности системы газоснабжения и газораспределения.
Поверочный расчет при нехватке давления
В случае недостаточного давления на входе в регулятор (ГРС, ГРП, ШРП и т. д.) расчет можно провести с учётом пониженного давления на входе в регулирующее устройство или без его учёта. В настройках расчета вы можете выбрать способ расчета при нехватке давления.
![[Подсказка]](images/admon/tip.png) | Подсказка |
|---|---|
|
Независимо от способа расчета, при нехватке давления на потребителях и регуляторах, в окно сообщения будут выводиться соответствующие предупреждения. |

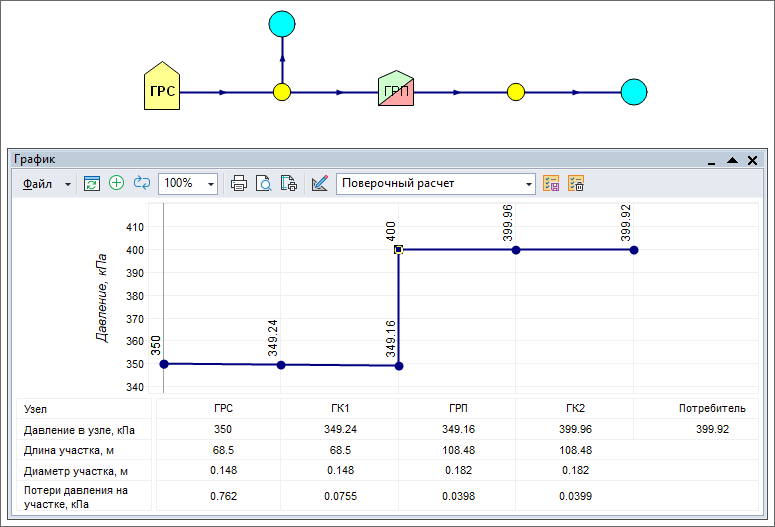

Настройка Pout = Pmin отключена: без учета давления на входе, давление после регулирующего устройства будет равное давлению, заданному в исходных данных. В этом случае на графике падения давления будет видно, что несмотря на пониженное давление на входе в ГРП, регулирующее устройство все равно поддерживает заданное давление после себя (Рисунок 94, «Пример расчета с нехваткой давления и отключенной настройкой Pout = Pmin»).
Рисунок 94. Пример расчета с нехваткой давления и отключенной настройкой Pout = Pmin

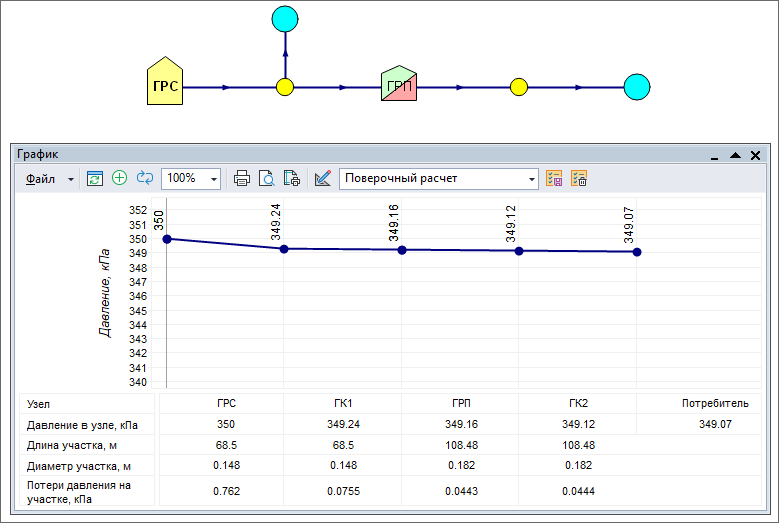

Настройка Pout = Pmin включена: допустим, давление на ГРП на входе меньше расчётного на выходе, и нужно смоделировать ситуацию, чтобы определить, на каких потребителях давление упадёт ниже расчётного. В этом случае давление после регулирующего устройства будет определяться в результате расчета, не учитывая заданное в исходных данных значение (Рисунок 95, «Пример расчета с нехваткой давления и включенной настройкой Pout = Pmin»).
Рисунок 95. Пример расчета с нехваткой давления и включенной настройкой Pout = Pmin
